6.1 Distanzmessung

In dieser Lektion lernen wir, wie man ein Ultraschallsensormodul mit dem Raspberry Pi Pico 2 W verwendet, um die Distanz zu einem Objekt zu messen. Ultraschallsensoren werden häufig in der Robotik und in Automatisierungssystemen für die Objekterkennung und Distanzmessung eingesetzt.

Ultraschallmodul

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Pico 2 W Starter Kit	450+	Pico 2 W Kit

Du kannst sie auch einzeln über die untenstehenden Links kaufen.

SN	KOMPONENTE	MENGE	LINK
1	Einführung in den Pico 2 W	1
2	Micro USB-Kabel	1
3	Breadboard	1	KAUFEN
4	Jumper-Kabel	Mehrere	KAUFEN
5	Ultraschallmodul	1	KAUFEN

Verständnis des Ultraschallsensors

Der Ultraschallsensor funktioniert, indem er einen kurzen Ultraschallimpuls vom Trig-Pin aussendet und das Echo am Echo-Pin empfängt. Indem die Zeit gemessen wird, die das Echo zur Rückkehr benötigt, können wir die Distanz zu einem Objekt unter Verwendung der Schallgeschwindigkeit berechnen.

Triggerimpuls: Ein 10-Mikrosekunden hoher Impuls am Trig-Pin startet die Messung.
Ultraschallburst: Der Sensor sendet einen 8-Zyklen-Ultraschallburst bei 40 kHz aus.
Echoempfang: Der Echo-Pin wird hoch und bleibt hoch, bis das Echo zurückkommt.
Zeitmessung: Durch Messung der Zeit, die der Echo-Pin hoch bleibt, können wir die Distanz berechnen.

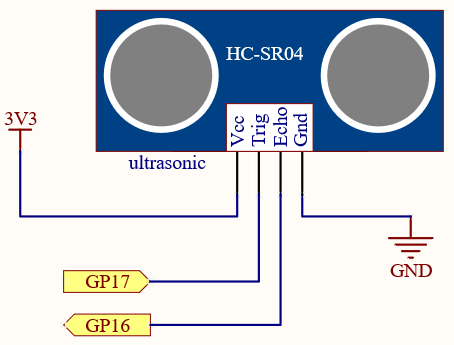

Schaltplan

sch_ultrasonic

Verdrahtung

wiring_ultrasonic

Schreiben des Codes

Lass uns ein MicroPython-Programm schreiben, um die Distanz mit dem Ultraschallsensor zu messen.

Bemerkung

Öffne die Datei 6.1_measuring_distance.py aus pico-2w-kit-main/micropython oder kopiere den Code in Thonny, dann klicke auf „Ausführen“ oder drücke F5.
Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

import machine
import utime

# Definiere die Pins, die mit dem Sensor verbunden sind
TRIG = machine.Pin(17, machine.Pin.OUT)
ECHO = machine.Pin(16, machine.Pin.IN)

def measure_distance():
    # Stelle sicher, dass der Trigger-Pin niedrig ist
    TRIG.low()
    utime.sleep_us(2)
    # Sende einen 10µs-Impuls, um die Messung zu starten
    TRIG.high()
    utime.sleep_us(10)
    TRIG.low()

    # Warte darauf, dass der Echo-Pin hoch geht (Start des Echo-Impulses)
    while ECHO.value() == 0:
        pass
    start_time = utime.ticks_us()

    # Warte darauf, dass der Echo-Pin niedrig geht (Ende des Echo-Impulses)
    while ECHO.value() == 1:
        pass
    end_time = utime.ticks_us()

    # Berechne die Dauer des Echo-Impulses
    duration = utime.ticks_diff(end_time, start_time)

    # Berechne die Distanz (Schallgeschwindigkeit ist 34300 cm/s)
    distance = (duration * 0.0343) / 2
    return distance

while True:
    dist = measure_distance()
    print("Distance: {:.2f} cm".format(dist))
    utime.sleep(0.5)

Sobald der Code läuft, sollte die Thonny-Konsole die Distanzmessungen in Zentimetern anzeigen. Bewege ein Objekt näher oder weiter vom Sensor entfernt, um zu sehen, wie sich die Messwerte ändern.

Verständnis des Codes

Importiere notwendige Module und richte die Trigger- und Echo-Pins ein:

import machine
import utime

TRIG = machine.Pin(17, machine.Pin.OUT)
ECHO = machine.Pin(16, machine.Pin.IN)

Messung der Distanz:

Sendet einen Triggerimpuls, um die Messung zu starten.
Wartet auf die Echoantwort.
Berechnet die Dauer des Echoimpulses.
Berechnet die Distanz unter Verwendung der Schallgeschwindigkeit.

def measure_distance():
    # Stelle sicher, dass der Trigger niedrig ist
    TRIG.low()
    utime.sleep_us(2)
    # Löse einen 10µs-Impuls aus
    TRIG.high()
    utime.sleep_us(10)
    TRIG.low()

    # Warte auf den Beginn des Echos
    while ECHO.value() == 0:
        pass
    start_time = utime.ticks_us()

    # Warte auf das Ende des Echos
    while ECHO.value() == 1:
        pass
    end_time = utime.ticks_us()

    # Berechne die Dauer
    duration = utime.ticks_diff(end_time, start_time)
    # Berechne die Distanz
    distance = (duration * 0.0343) / 2
    return distance

Hauptprogrammschleife:

Misst kontinuierlich und gibt die Distanz aus.
Pausiert eine halbe Sekunde zwischen den Messungen.

while True:
    dist = measure_distance()
    print("Distance: {:.2f} cm".format(dist))
    utime.sleep(0.5)

Verständnis der Einschränkungen

Blockierender Code:
- Die While-Schleifen, die auf das Echo warten, können andere Codeausführungen blockieren.
- Für fortgeschrittenere Anwendungen sollten Interrupts oder asynchrone Programmierung in Betracht gezogen werden, um Blockierungen zu vermeiden.
Messbereich:
- Der HC-SR04-Sensor hat typischerweise einen Bereich von 2 cm bis 400 cm.
- Objekte, die näher als 2 cm oder weiter als 400 cm sind, werden möglicherweise nicht genau erkannt.
Umweltfaktoren:
- Temperatur und Luftfeuchtigkeit können die Schallgeschwindigkeit beeinflussen.
- Für präzise Messungen sollte die Schallgeschwindigkeit basierend auf den Umgebungsbedingungen angepasst werden.

Fazit

Du hast erfolgreich einen Ultraschallsensor verwendet, um mit dem Raspberry Pi Pico 2 W Distanzen zu messen. Diese grundlegende Fähigkeit ist weit verbreitet in der Robotik, Automatisierung und bei interaktiven Projekten anwendbar.
