6.4 Verwendung einer Infrarot-Fernbedienung
In dieser Lektion lernen wir, wie man eine Infrarot-(IR)-Fernbedienung und ein IR-Empfängermodul mit dem Raspberry Pi Pico 2 W verwendet. Damit können wir Signale von einer IR-Fernbedienung empfangen und dekodieren, um unsere Projekte drahtlos zu steuern.
Benötigte Komponenten
Für dieses Projekt benötigen wir folgende Komponenten.
Es ist besonders praktisch, ein komplettes Kit zu erwerben. Hier ist der Link:
Name |
ENTHALTENE TEILE IM KIT |
LINK |
|---|---|---|
Pico 2 W Starter Kit |
450+ |
Die Komponenten können auch einzeln über die folgenden Links erworben werden.
SN |
KOMPONENTE |
MENGE |
LINK |
|---|---|---|---|
1 |
1 |
||
2 |
Micro-USB-Kabel |
1 |
|
3 |
1 |
||
4 |
Mehrere |
||
5 |
1 |
Grundlagen der Infrarot-Kommunikation
Die Infrarot-Kommunikation ermöglicht die drahtlose Übertragung von Daten mittels Infrarotlicht. Geräte wie Fernseher oder DVD-Player nutzen IR-Fernbedienungen zur Steuerung.
IR-Sender (Fernbedienung): Sendet moduliertes Infrarotlicht aus, wenn eine Taste gedrückt wird.
IR-Empfängermodul: Erkennt das modulierte IR-Licht und wandelt es in elektrische Signale um, die dekodiert werden können.
Schaltplan

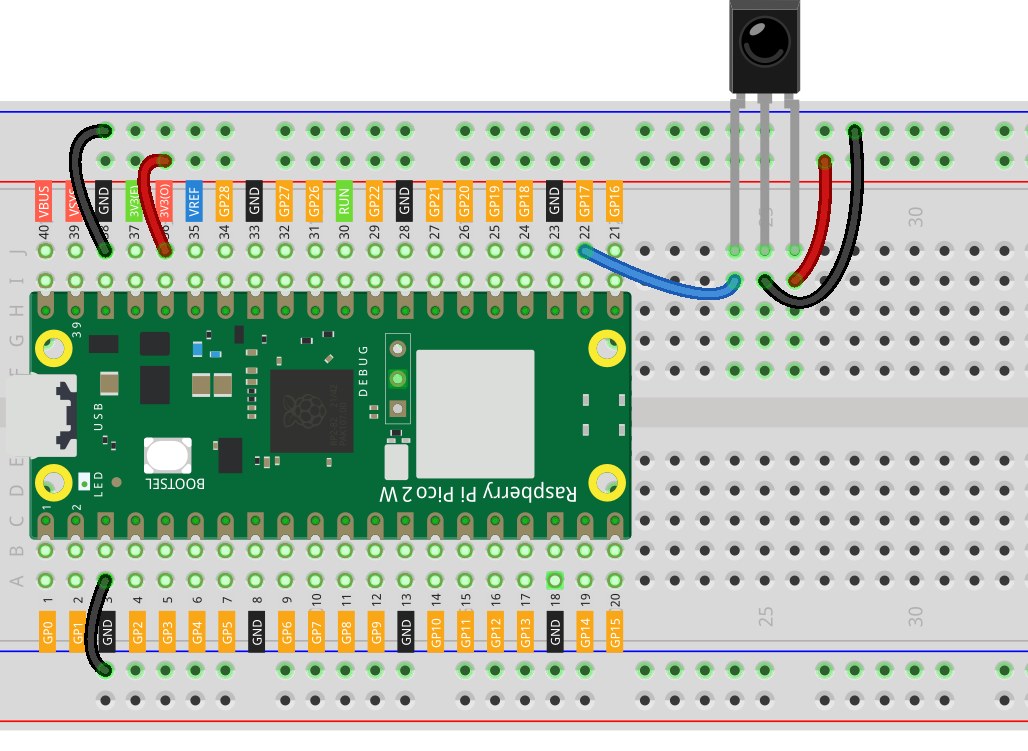

Verdrahtung
Code schreiben
Nun schreiben wir ein MicroPython-Skript, um IR-Signale von der Fernbedienung zu empfangen und zu dekodieren.
Bemerkung
Öffne die Datei
6.4_ir_remote_control.pyauspico-2w-kit-main/micropythonoder kopiere den Code in Thonny, dann klicke auf „Run“ oder drücke F5.Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.
Die benötigten Bibliotheken befinden sich im
ir_rx-Ordner. Überprüfe, ob sie auf den Pico hochgeladen wurden. Eine detaillierte Anleitung findest du unter 1.4 Bibliotheken auf den Pico hochladen.
import time
from machine import Pin
from ir_rx.nec import NEC_8 # Anpassung je nach Protokoll der Fernbedienung
from ir_rx.print_error import print_error
# Initialisierung des IR-Empfänger-Pins
ir_pin = Pin(17, Pin.IN)
# Callback-Funktion zur Verarbeitung empfangener Daten
def ir_callback(data, addr, ctrl):
if data < 0: # Wiederholungscode oder Fehler
pass
else:
key = decode_key(data)
print("Received Key:", key)
# Funktion zur Dekodierung der empfangenen Daten
def decode_key(data):
key_codes = {
0x45: "POWER",
0x46: "MODE",
0x47: "MUTE",
0x44: "PLAY/PAUSE",
0x40: "BACKWARD",
0x43: "FORWARD",
0x07: "EQ",
0x15: "-",
0x09: "+",
0xD: "U/SD",
0x16: "0",
0x19: "cycle",
0xC: "1",
0x5E: "3",
0x18: "2",
0x8: "4",
0x1C: "5",
0x5A: "6",
0x42: "7",
0x52: "8",
0x4A: "9",
0x0: "ERROR",
# Weitere Codes je nach Fernbedienung hinzufügen
}
return key_codes.get(data, "UNKNOWN")
# Initialisierung des IR-Empfängers
ir = NEC_8(ir_pin, ir_callback)
ir.error_function(print_error) # Optional: Fehler ausgeben
try:
while True:
time.sleep(1) # Hauptprogramm am Leben halten
except KeyboardInterrupt:
ir.close()
print("Program terminated")
Beim Ausführen dieses Codes und Drücken einer Taste auf der Infrarot-Fernbedienung wird in der Thonny-Shell (oder einem anderen seriellen Monitor) die entsprechende Tastenbezeichnung angezeigt. Drückst du beispielsweise die „PLAY“-Taste, wird „Empfangene Taste: PLAY“ ausgegeben.
Code-Verständnis
Module importieren:
ir_rx.nec.NEC_8: Der NEC-Protokoll-Decoder für 8-Bit-Adressen.print_error: Funktion zur Fehlerausgabe.
import time from machine import Pin from ir_rx.nec import NEC_8 from ir_rx.print_error import print_error
IR-Empfänger-Pin initialisieren:
ir_pin = Pin(17, Pin.IN)
Callback-Funktion definieren:
Diese Funktion wird automatisch aufgerufen, wenn ein Signal empfangen wird. Die Variable data enthält den Tasten-Code.
def ir_callback(data, addr, ctrl): if data < 0: pass # Wiederholungscodes ignorieren else: key = decode_key(data) print("Received Key:", key)
Dekodierungsfunktion für Tasten:
Zuordnung der empfangenen Tasten-Codes zu lesbaren Bezeichnungen.
def decode_key(data): key_codes = { 0x45: "POWER", 0x46: "MODE", 0x47: "MUTE", 0x44: "PLAY/PAUSE", 0x40: "BACKWARD", 0x43: "FORWARD", 0x07: "EQ", 0x15: "-", 0x09: "+", 0xD: "U/SD", 0x16: "0", 0x19: "cycle", 0xC: "1", 0x5E: "3", 0x18: "2", 0x8: "4", 0x1C: "5", 0x5A: "6", 0x42: "7", 0x52: "8", 0x4A: "9", 0x0: "ERROR", # Add more key codes based on your remote } return key_codes.get(data, "UNKNOWN")
IR-Empfänger initialisieren:
Richtet den IR-Empfänger mit der Callback-Funktion ein.
ir = NEC_8(ir_pin, ir_callback) ir.error_function(print_error)
Hauptschleife:
Hält das Programm am Laufen, um IR-Signale zu empfangen. Sorgt für eine saubere Beendigung des Programms.
try: while True: time.sleep(1) except KeyboardInterrupt: ir.close() print("Program terminated")
Anwendungen
Drahtlose Steuerung von Projekten: Steuere LEDs, Motoren oder andere Komponenten per IR.
Universelle Fernbedienung: Passe den Code an, um verschiedene Fernbedienungen oder Protokolle zu unterstützen.
Fazit
Diese Lektion zeigt, wie man mit einem IR-Empfänger am Raspberry Pi Pico 2 W Signale einer Infrarot-Fernbedienung dekodiert, um drahtlose Steuerungsmöglichkeiten für eigene Projekte zu schaffen.
