6.3 6-Achsen-Bewegungserfassung

In dieser Lektion lernen wir, wie der MPU-6050 6-Achsen-Bewegungssensor mit dem Raspberry Pi Pico 2 W verbunden wird. Der MPU-6050 kombiniert ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungssensor und überträgt die Rohsensordaten über das I2C-Kommunikationsprotokoll.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist praktisch, ein komplettes Kit zu kaufen – hier ist der Link:

Name

ENTHALTENE ARTIKEL IM KIT

LINK

Pico 2 W Starter Kit

450+

Pico 2 W Kit

Alternativ kannst du die Komponenten auch einzeln über die unten stehenden Links erwerben.

SN

KOMPONENTE

MENGE

LINK

1

Einführung in den Pico 2 W

1

2

Micro-USB-Kabel

1

3

Breadboard

1

KAUFEN

4

Jumper-Kabel

Mehrere

KAUFEN

5

MPU6050 Module

1

Den MPU-6050-Sensor verstehen

Der MPU-6050-Sensor wird häufig in Projekten zur Bewegungserfassung und Lagebestimmung eingesetzt, z. B. in Drohnen, Robotern und Gaming-Controllern.

  • Beschleunigungssensor: Misst die Beschleunigungskräfte entlang der X-, Y- und Z-Achsen, einschließlich der Gravitationsbeschleunigung, um Neigung und Ausrichtung des Sensors zu bestimmen.

  • Gyroskop: Misst die Rotationsgeschwindigkeit um die X-, Y- und Z-Achsen und liefert Informationen darüber, wie schnell sich der Sensor dreht.

Schaltplan

sch_mpu6050_ar

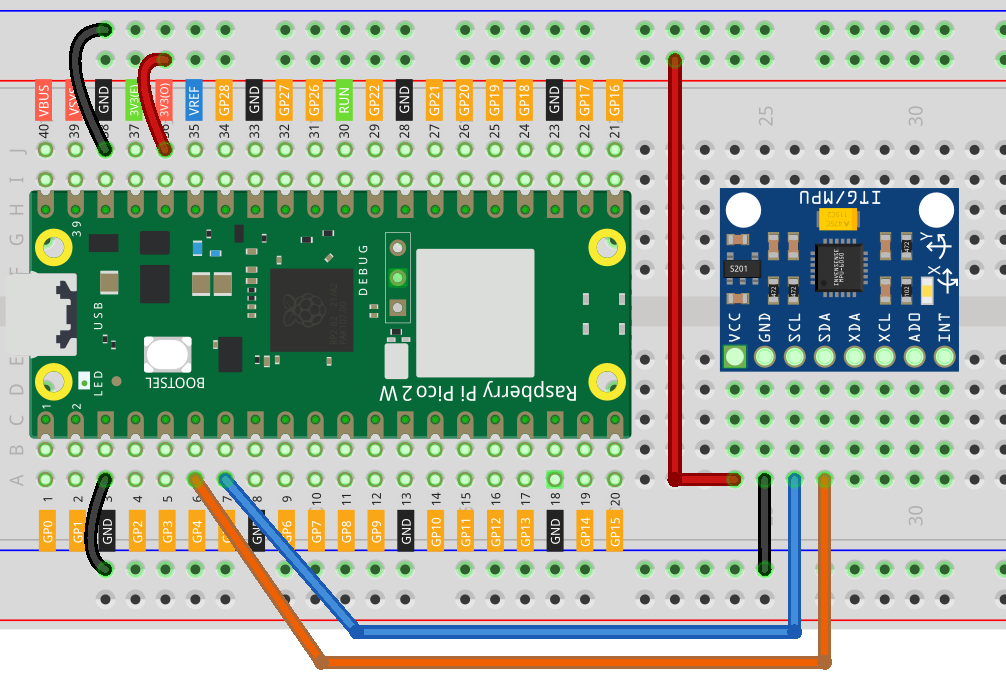

Verkabelung

wiring_mpu6050_ar

Code schreiben

Wir schreiben ein MicroPython-Skript, um Beschleunigungs- und Gyroskopdaten vom MPU-6050-Sensor auszulesen.

Bemerkung

  • Öffne die Datei 6.3_6axis_motion_tracking.py aus pico-2w-kit-main/micropython oder kopiere den Code in Thonny, klicke auf „Run“ oder drücke F5.

  • Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

  • Du benötigst die Dateien imu.py und vector3d.py – überprüfe, ob sie auf den Pico hochgeladen wurden. Eine detaillierte Anleitung findest du unter 1.4 Bibliotheken auf den Pico hochladen.

from machine import I2C, Pin
import utime
from imu import MPU6050

# Initialisierung der I2C-Schnittstelle (I2C0) mit SDA auf GP4 und SCL auf GP5
i2c = I2C(0, sda=Pin(4), scl=Pin(5), freq=400000)

# Initialisierung des MPU-6050-Sensors
mpu = MPU6050(i2c)

def read_accelerometer():
   """Reads accelerometer data and returns it as a tuple (x, y, z)."""
   accel = mpu.accel
   return accel.x, accel.y, accel.z

def read_gyroscope():
   """Reads gyroscope data and returns it as a tuple (x, y, z)."""
   gyro = mpu.gyro
   return gyro.x, gyro.y, gyro.z

def main():
   """Main loop to read and print sensor data."""
   while True:
      # Beschleunigungsdaten lesen
      ax, ay, az = read_accelerometer()
      print("Accelerometer (g) - X: {:.3f}, Y: {:.3f}, Z: {:.3f}".format(ax, ay, az))

      # Pause for readability
      utime.sleep(0.5)

      # Gyroskopdaten lesen
      gx, gy, gz = read_gyroscope()
      print("Gyroscope (°/s) - X: {:.3f}, Y: {:.3f}, Z: {:.3f}".format(gx, gy, gz))

      # Pause before the next set of readings
      utime.sleep(0.5)

# Hauptfunktion ausführen
if __name__ == "__main__":
   main()

Das Skript gibt alle 0,5 Sekunden die Beschleunigungs- und Gyroskopwerte aus.

Sensor-Daten verstehen

  • Beschleunigungsausgabe:

    Accelerometer (g) - X: 0.000, Y: 0.000, Z: 1.000

    Im Ruhezustand sollten X- und Y-Werte nahe 0 g liegen, während der Z-Wert aufgrund der Erdanziehung etwa 1 g beträgt.

  • Gyroskopausgabe:

    Gyroscope (°/s) - X: 0.000, Y: 0.000, Z: 0.000

    Im Stillstand sollten die Gyroskopwerte nahe 0 °/s liegen. Beim Drehen des Sensors ändern sich die Werte entsprechend der Winkelgeschwindigkeit.

Code verstehen

  1. Importe und Setup:

    • machine.I2C und machine.Pin: Hardware-Schnittstelle

    • utime: Zeitfunktionen

    • MPU6050: Sensor-Klasse aus der imu.py-Bibliothek

  2. I2C-Initialisierung:

    Konfiguration des I2C-Busses 0 mit SDA auf GP4 und SCL auf GP5 bei einer Frequenz von 400 kHz.

    i2c = I2C(0, sda=Pin(4), scl=Pin(5), freq=400000)

  3. Sensorinitialisierung:

    Erstellt eine Instanz des MPU-6050-Sensors über die I2C-Schnittstelle.

    mpu = MPU6050(i2c)

  4. Beschleunigungssensordaten auslesen:

    Greift auf die Beschleunigungswerte zu und gibt die X-, Y- und Z-Werte zurück.

    def read_accelerometer():
   accel = mpu.accel
   return accel.x, accel.y, accel.z

  5. Gyroskopdaten auslesen:

    Greift auf die Gyroskopwerte zu und gibt die X-, Y- und Z-Werte zurück.

    def read_gyroscope():
   gyro = mpu.gyro
   return gyro.x, gyro.y, gyro.z

  6. Hauptschleife:

    • Liest die Beschleunigungsdaten aus und gibt sie aus.

    • Wartet 0,5 Sekunden.

    • Liest die Gyroskopdaten aus und gibt sie aus.

    • Wartet weitere 0,5 Sekunden und wiederholt den Vorgang.

    def main():
   while True:
      # Beschleunigungsdaten auslesen und ausgeben
      ax, ay, az = read_accelerometer()
      print("Accelerometer (g) - X: {:.3f}, Y: {:.3f}, Z: {:.3f}".format(ax, ay, az))

      utime.sleep(0.5)

      # Gyroskopdaten auslesen und ausgeben
      gx, gy, gz = read_gyroscope()
      print("Gyroscope (°/s) - X: {:.3f}, Y: {:.3f}, Z: {:.3f}".format(gx, gy, gz))

      utime.sleep(0.5)

  7. Programmeinstiegspunkt:

    Stellt sicher, dass main() ausgeführt wird, wenn das Skript direkt gestartet wird.

    if __name__ == "__main__":
   main()

Weitere Experimente

  • Fokus auf einen Sensor: Um entweder den Beschleunigungssensor oder das Gyroskop zu analysieren, kannst du die entsprechenden print-Anweisungen auskommentieren.

  • Datenvisualisierung: Nutze Tools oder Software, um die Sensordaten in Echtzeit zu plotten und besser zu analysieren.

  • Orientierungsberechnung: Implementiere Algorithmen zur Berechnung von Neigungs- und Rollbewegungen anhand der Beschleunigungsdaten.

  • Bewegungserkennung: Entwickle ein Programm, das bei Überschreiten bestimmter Bewegungsschwellen eine Aktion ausführt.

Sensordaten verstehen

  • Beschleunigungssensor:

    • Misst Beschleunigungskräfte in g (Gravitationskraft).

    • Nützlich zur Erkennung von Ausrichtung, Neigung und linearer Bewegung.

  • Gyroskop:

    • Misst die Rotationsgeschwindigkeit in Grad pro Sekunde (°/s).

    • Nützlich zur Erfassung von Drehbewegungen und Winkelgeschwindigkeiten.

Fehlersuche & Tipps

  • Keine Ausgabe oder Fehler:

    • Überprüfe die Verkabelung, insbesondere die SDA- und SCL-Leitungen.

    • Stelle sicher, dass der Sensor korrekt mit Strom versorgt wird.

  • Statische Werte:

    • Falls sich die Werte beim Bewegen des Sensors nicht ändern, prüfe die Kabelverbindungen.

    • Vergewissere dich, dass die korrekte I2C-Adresse verwendet wird.

  • Inkonsistente Messwerte:

    • Umgebungserschütterungen können die Sensorwerte beeinflussen.

    • Stelle den Sensor auf eine stabile Oberfläche während der Messungen.

Fazit

In dieser Lektion hast du gelernt, wie der MPU-6050-Beschleunigungs- und Gyroskopsensor mit dem Raspberry Pi Pico 2 W verbunden wird. Durch das Auslesen der Rohsensordaten kannst du eine Vielzahl von Anwendungen zur Bewegungserfassung und Orientierungserkennung entwickeln.
