2.6 Neige es!

In dieser Lektion lernen wir, wie man einen Neigungsschalter mit dem Raspberry Pi Pico 2 W verwendet, um Änderungen der Ausrichtung zu erkennen. Ein Neigungsschalter ist ein einfaches Gerät, das erkennen kann, ob es aufrecht oder geneigt ist, was es nützlich für Anwendungen wie Bewegungserkennung, Orientierungssensorik oder als Auslöser basierend auf der Position macht.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	KAUF-LINK
Pico 2 W Starter Kit	450+	Pico 2 W Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

SN	KOMPONENTENEINFÜHRUNG	MENGE	KAUF-LINK
1	Einführung in den Pico 2 W	1
2	Micro USB Kabel	1
3	Breadboard	1	KAUFEN
4	Jumper-Kabel	Mehrere	KAUFEN
5	Widerstand	1(10KΩ)	KAUFEN
6	Neigungsschalter	1

Schaltplan

• Im aufrechten Zustand (Schalter geschlossen):

  • Der Neigungsschalter verbindet 3.3V direkt mit GP14.

  • Der GPIO-Pin liest HIGH (1).

• Bei Neigung (Schalter geöffnet):

  • Der Neigungsschalter trennt 3.3V von GP14.

  • Der Pull-Down-Widerstand zieht GP14 zu GND.

  • Der GPIO-Pin liest LOW (0).

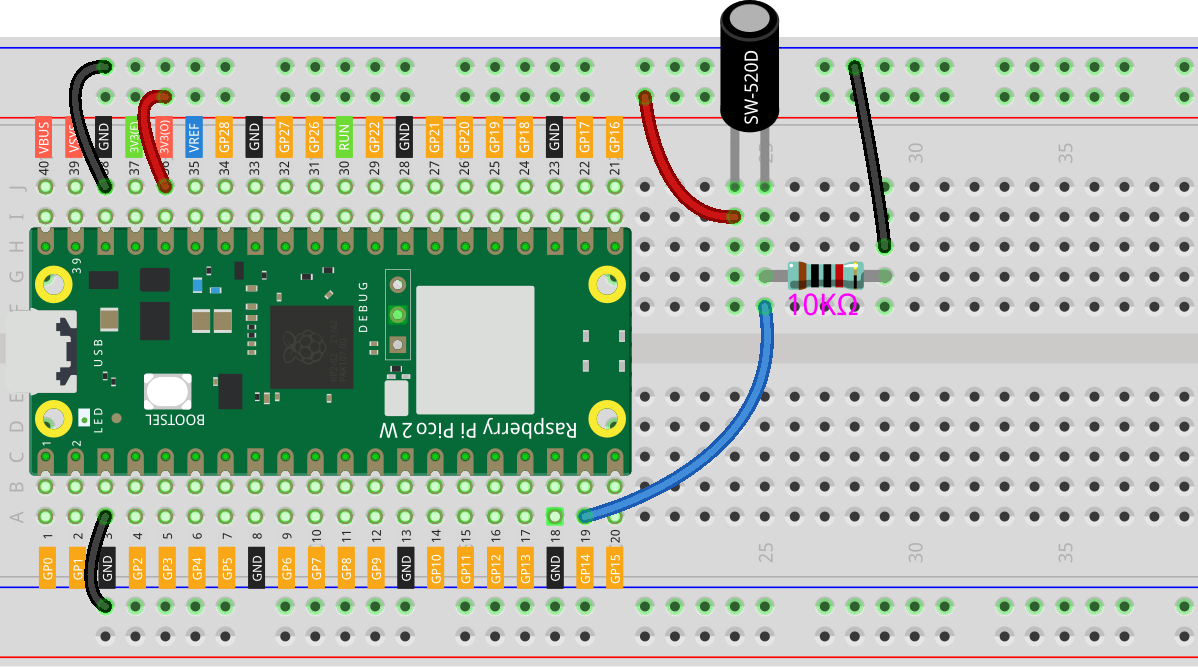

Verdrahtung

Schreiben des Codes

Bemerkung

• Sie können die Datei 2.6_tilt_it.ino unter dem Pfad pico-2w-kit-main/arduino/2.4_colorful_light öffnen.

• Oder kopieren Sie diesen Code in die Arduino IDE.

• Vergessen Sie nicht, das Board (Raspberry Pi Pico) und den richtigen Port vor dem Klicken auf den Upload-Button auszuwählen.

const int tiltPin = 14;  // GPIO-Pin, der mit dem Neigungsschalter verbunden ist

void setup() {
  Serial.begin(115200);       // Serielle Überwachung mit 115200 Baud initialisieren
  pinMode(tiltPin, INPUT);    // Den Neigungsp

void loop() {
  int tiltState = digitalRead(tiltPin);  // Den Zustand des Neigungsschalters lesen

  if (tiltState == HIGH) {
    Serial.println("The switch works!");
  }
  delay(100);  // Kleine Verzögerung, um die serielle Überwachung nicht zu überfluten
}

Wenn der Code läuft und die serielle Überwachung offen ist, neigen Sie das Breadboard oder den Neigungsschalter. Jedes Mal, wenn Sie den Schalter in die aufrechte Position neigen, sollte „Der Schalter funktioniert!“ im seriellen Monitor erscheinen.

Verständnis des Codes

1. Initialisierung der seriellen Kommunikation:

   Startet die serielle Kommunikation mit einer Baudrate von 115200. Dies ermöglicht es uns, Nachrichten auf den seriellen Monitor zu drucken.

   Serial.begin(115200);


2. Einrichten des Neigungspins:

   Konfiguriert tiltPin (GP14) als Eingang, um den Zustand des Neigungsschalters zu lesen.

   pinMode(tiltPin, INPUT);


3. Lesen des Zustands des Neigungsschalters:

   Liest den aktuellen Zustand des Neigungsschalters. Er wird HIGH sein, wenn er aufrecht steht, und LOW, wenn er geneigt ist.

   int tiltState = digitalRead(tiltPin);


4. Reaktion auf Neigung:

   Wenn der Neigungsschalter aufrecht (geschlossen) ist, wird eine Nachricht auf den seriellen Monitor gedruckt.

   if (tiltState == HIGH) {
     Serial.println("The switch works!");
   }


Weiteres Experimentieren

• Steuerung einer LED: Modifizieren Sie den Code, um eine LED einzuschalten, wenn der Neigungsschalter aufrecht ist, und auszuschalten, wenn er geneigt ist.

  const int tiltPin = 14;   // GPIO-Pin, der mit dem Neigungsschalter verbunden ist
  const int ledPin = 15;    // GPIO-Pin, der mit einer LED verbunden ist

  void setup() {
    Serial.begin(115200);
    pinMode(tiltPin, INPUT);
    pinMode(ledPin, OUTPUT);
  }

  void loop() {
    int tiltState = digitalRead(tiltPin);

    if (tiltState == HIGH) {
      Serial.println("The switch works!");
      digitalWrite(ledPin, HIGH);  // LED einschalten
    } else {
      digitalWrite(ledPin, LOW);   // LED ausschalten
    }
    delay(100);
  }


• Empfindlichkeit einstellen: Einige Neigungsschalter haben unterschiedliche Empfindlichkeitsstufen. Experimentieren Sie, indem Sie die Orientierung anpassen, um zu sehen, bei welchem Winkel der Schalter aktiviert wird.

Fazit

In dieser Lektion haben Sie gelernt, wie man einen Neigungsschalter mit dem Raspberry Pi Pico verwendet, um Änderungen der Ausrichtung zu erkennen. Diese grundlegende Fähigkeit ermöglicht es Ihnen, Projekte zu erstellen, die auf Bewegungen oder Positionen reagieren, wie Alarmanlagen, automatische Beleuchtung oder interaktive Geräte.
