Module Ultrason

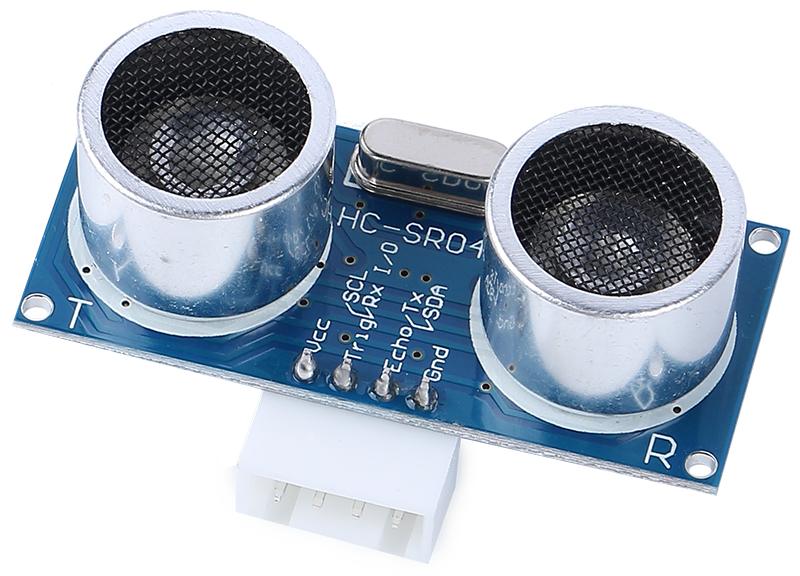

../_images/ultrasonic_pic1.png

  • TRIG : Entrée de signal de déclenchement

  • ECHO : Sortie du signal d’écho

  • GND : Masse

  • VCC : Alimentation 5V

Il s’agit du capteur de distance ultrasonique HC-SR04, permettant une mesure sans contact allant de 2 cm à 400 cm avec une précision de mesure pouvant atteindre 3 mm. Le module comprend un émetteur ultrasonique, un récepteur et un circuit de commande.

Vous n’avez besoin de connecter que 4 broches : VCC (alimentation), TRIG (déclenchement), ECHO (réception) et GND (masse), ce qui le rend facile à utiliser pour vos projets de mesure.

Caractéristiques

  • Tension de fonctionnement : 5V DC

  • Courant de fonctionnement : 16mA

  • Fréquence de fonctionnement : 40Hz

  • Plage maximale : 500 cm

  • Plage minimale : 2 cm

  • Signal d’entrée du déclencheur : impulsion TTL de 10 µS

  • Signal de sortie de l’écho : signal de niveau TTL en fonction de la distance

  • Connecteur : XH2.54-4P

  • Dimensions : 46x20.5x15 mm

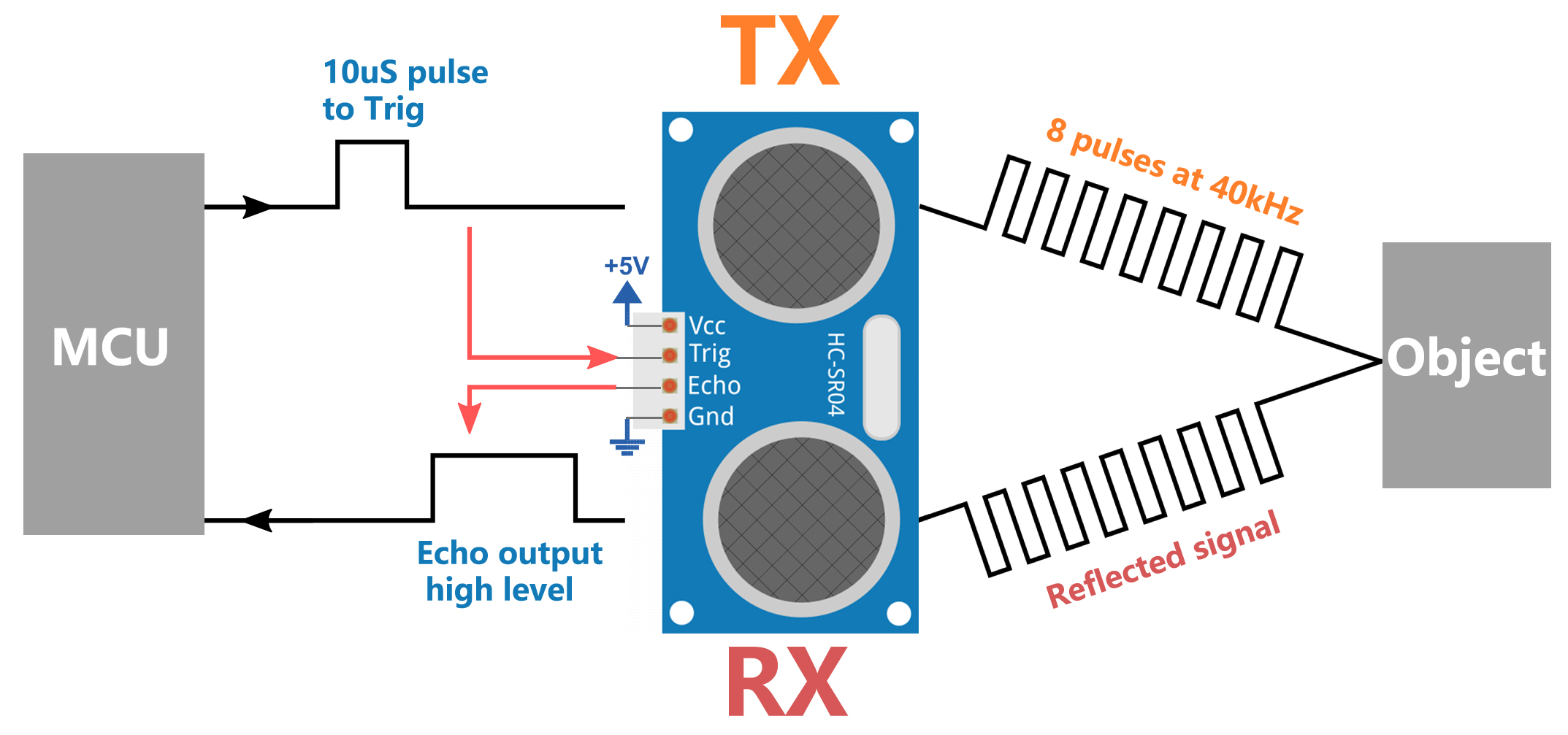

Principe

Les principes de fonctionnement sont les suivants :

  • Utilisation d’un déclencheur IO pour envoyer un signal haut d’au moins 10 µS.

  • Le module émet une impulsion ultrasonique de 8 cycles à 40 kHz et détecte si un signal d’écho est reçu.

  • L’écho renverra un signal haut si un signal est retourné ; la durée du niveau haut correspond au temps écoulé entre l’émission et la réception du signal.

  • Distance = (durée du signal haut x vitesse du son (340 m/s)) / 2

Formule :

  • us / 58 = distance en centimètres

  • us / 148 = distance en pouces

  • distance = durée du signal haut x vitesse (340 m/s) / 2

Remarques d’application

  • Ce module ne doit pas être connecté sous tension. Si nécessaire, connectez d’abord le GND du module. Sinon, cela pourrait affecter le fonctionnement du module.

  • L’objet à mesurer doit avoir une surface d’au moins 0,5 m² et être aussi plat que possible. Dans le cas contraire, les résultats pourraient être affectés.
