6.1 Mesure de la distance

Le module de capteur ultrasonique fonctionne selon le principe des systèmes sonar et radar pour déterminer la distance d’un objet.

Module Ultrasonique

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est bien sûr plus pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Module Ultrasonique	1	ACHETER

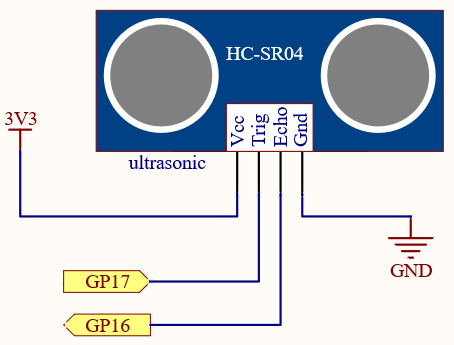

Schéma

sch_ultrasonic

Câblage

wiring_ultrasonic

Code

Note

Ouvrez le fichier 6.1_measuring_distance.py situé sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.
N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.
Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

import machine
import time

TRIG = machine.Pin(17,machine.Pin.OUT)
ECHO = machine.Pin(16,machine.Pin.IN)

def distance():
    TRIG.low()
    time.sleep_us(2)
    TRIG.high()
    time.sleep_us(10)
    TRIG.low()
    while not ECHO.value():
        pass
    time1 = time.ticks_us()
    while ECHO.value():
        pass
    time2 = time.ticks_us()
    during = time.ticks_diff(time2,time1)
    return during * 340 / 2 / 10000

while True:
    dis = distance()
    print ('Distance: %.2f' % dis)
    time.sleep_ms(300)

Une fois le programme lancé, la console affichera la distance détectée par le capteur ultrasonique par rapport à l’obstacle situé en face.

Comment ça marche ?

Les capteurs ultrasoniques produisent des ondes sonores de haute fréquence (ultrasons) émises par la sonde émettrice. Lorsque cette onde ultrasonique rencontre un objet, elle est réfléchie sous forme d’écho, détecté par la sonde réceptrice. En calculant le temps écoulé entre l’émission et la réception, on peut déterminer la distance. Sur cette base, la fonction distance() peut être définie.

def distance():
    TRIG.low()
    time.sleep_us(2)
    TRIG.high()
    time.sleep_us(10)
    TRIG.low()
    while not ECHO.value():
        pass
    time1 = time.ticks_us()
    while ECHO.value():
        pass
    time2 = time.ticks_us()
    during = time.ticks_diff(time2,time1)
    return during * 340 / 2 / 10000

Parmi ces lignes, les premières servent à transmettre une onde ultrasonique de 10 µs.

TRIG.low()
time.sleep_us(2)
TRIG.high()
time.sleep_us(10)
TRIG.low()

Ensuite, le programme se met en pause et enregistre l’heure actuelle après l’émission de l’onde ultrasonique.

while not ECHO.value():
    pass
time1 = time.ticks_us()

Par la suite, le programme se suspend à nouveau. Après avoir reçu l’écho, l’heure actuelle est enregistrée une seconde fois.

while ECHO.value():
    pass
time2 = time.ticks_us()

Enfin, en fonction de la différence de temps entre les deux enregistrements, la vitesse du son (340 m/s) est multipliée par le temps pour obtenir le double de la distance entre le module ultrasonique et l’obstacle (c’est-à-dire un aller-retour des ondes ultrasoniques entre le module et l’obstacle). En convertissant les unités en centimètres, nous obtenons la valeur de retour souhaitée.

during = time.ticks_diff(time2,time1)
return during * 340 / 2 / 10000

Notez que le capteur ultrasonique met en pause le programme lorsqu’il fonctionne, ce qui peut entraîner des ralentissements lorsqu’on écrit des projets plus complexes.
