6.4 Télécommande IR

Dans l’électronique grand public, les télécommandes sont utilisées pour contrôler des appareils tels que les télévisions et les lecteurs DVD. Elles permettent aussi de piloter des dispositifs hors de portée, comme des climatiseurs centraux.

Le récepteur IR est un composant doté d’une cellule photoélectrique calibrée pour recevoir la lumière infrarouge. Il est presque toujours utilisé pour la détection de télécommande - chaque téléviseur et lecteur DVD en a un à l’avant pour capter le signal IR de la télécommande. À l’intérieur de la télécommande se trouve une LED IR correspondante, qui émet des impulsions IR pour indiquer au téléviseur de s’allumer, s’éteindre ou changer de chaîne.

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit Kepler

450+

Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

SN

COMPOSANT

QUANTITÉ

LIEN

1

Découvrir le Pico W

1

ACHETER

2

Câble Micro USB

1

3

Plaque d’essai (Breadboard)

1

ACHETER

4

Fils de connexion (Jumper Wires)

Plusieurs

ACHETER

5

Récepteur Infrarouge

1

ACHETER

Schéma

sch_irrecv

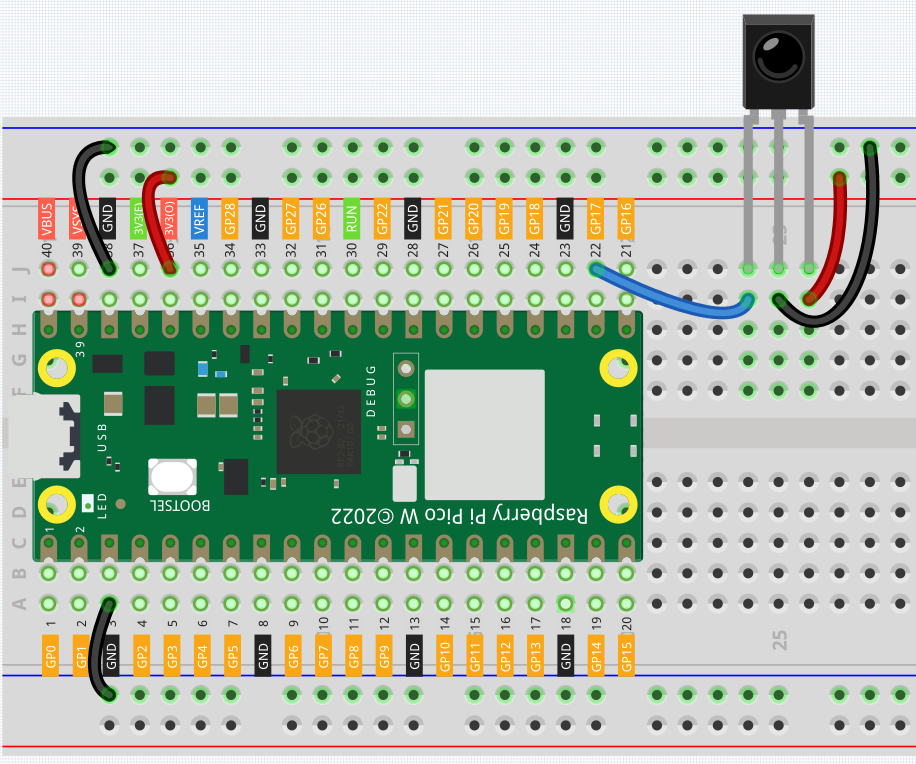

Câblage

wiring_irrecv

Code

Note

  • Ouvrez le fichier 6.4_ir_remote_control.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.

  • N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.

  • Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

  • Vous devez utiliser les bibliothèques dans le dossier ir_rx, assurez-vous qu’elles ont été chargées sur le Pico. Pour un tutoriel détaillé, reportez-vous à 1.4 Télécharger les Bibliothèques sur le Pico.

import time
from machine import Pin, freq
from ir_rx.print_error import print_error
from ir_rx.nec import NEC_8

pin_ir = Pin(17, Pin.IN)

def decodeKeyValue(data):
    if data == 0x16:
        return "0"
    if data == 0x0C:
        return "1"
    if data == 0x18:
        return "2"
    if data == 0x5E:
        return "3"
    if data == 0x08:
        return "4"
    if data == 0x1C:
        return "5"
    if data == 0x5A:
        return "6"
    if data == 0x42:
        return "7"
    if data == 0x52:
        return "8"
    if data == 0x4A:
        return "9"
    if data == 0x09:
        return "+"
    if data == 0x15:
        return "-"
    if data == 0x7:
        return "EQ"
    if data == 0x0D:
        return "U/SD"
    if data == 0x19:
        return "CYCLE"
    if data == 0x44:
        return "PLAY/PAUSE"
    if data == 0x43:
        return "FORWARD"
    if data == 0x40:
        return "BACKWARD"
    if data == 0x45:
        return "POWER"
    if data == 0x47:
        return "MUTE"
    if data == 0x46:
        return "MODE"
    return "ERROR"

# Fonction de rappel utilisateur
def callback(data, addr, ctrl):
    if data < 0:  # Le protocole NEC envoie des codes répétitifs.
        pass
    else:
        print(decodeKeyValue(data))

ir = NEC_8(pin_ir, callback)  # Instancier le récepteur
ir.error_function(print_error)  # Afficher les informations de débogage

try:
    while True:
        pass
except KeyboardInterrupt:
    ir.close()

La nouvelle télécommande a un morceau de plastique à son extrémité pour isoler la pile à l’intérieur. Vous devez retirer cette pièce pour alimenter la télécommande lorsque vous l’utilisez. Une fois le programme en cours d’exécution, lorsque vous appuyez sur la télécommande, le terminal affichera la touche que vous avez pressée.

Comment ça fonctionne ?

Ce programme peut sembler un peu complexe, mais il exécute en fait les fonctions de base du récepteur IR avec seulement quelques lignes de code.

import time
from machine import Pin, freq
from ir_rx.nec import NEC_8

pin_ir = Pin(17, Pin.IN)

# Fonction de rappel utilisateur
def callback(data, addr, ctrl):
    if data < 0:  # Le protocole NEC envoie des codes répétitifs.
        pass
    else:
        print(decodeKeyValue(data))

ir = NEC_8(pin_ir, callback)  # Instancier le récepteur

Ici, un objet ir est instancié, capable de lire les signaux acquis par le récepteur IR à tout moment.

Le résultat sera enregistré dans data de la fonction de rappel.

Si le récepteur IR reçoit des valeurs en double (par exemple, en maintenant une touche enfoncée), alors data < 0 et ces données doivent être filtrées.

Sinon, data contiendra une valeur utilisable, qui sera décodée par la fonction decodeKeyValue(data).

def decodeKeyValue(data):
    if data == 0x16:
        return "0"
    if data == 0x0C:
        return "1"
    if data == 0x18:
        return "2"
    if data == 0x5E:
        return "3"
    if data == 0x08:
        return "4"
    if data == 0x1C:
        return "5"
    if data == 0x5A:
        return "6"
    if data == 0x42:
        return "7"
    if data == 0x52:
        return "8"
    if data == 0x4A:
        return "9"
    if data == 0x09:
        return "+"
    if data == 0x15:
        return "-"
    if data == 0x7:
        return "EQ"
    if data == 0x0D:
        return "U/SD"
    if data == 0x19:
        return "CYCLE"
    if data == 0x44:
        return "PLAY/PAUSE"
    if data == 0x43:
        return "FORWARD"
    if data == 0x40:
        return "BACKWARD"
    if data == 0x45:
        return "POWER"
    if data == 0x47:
        return "MUTE"
    if data == 0x46:
        return "MODE"
    return "ERROR"

Si vous appuyez sur la touche 1, le récepteur IR émet une valeur comme 0x0C, qui doit être décodée pour correspondre à la touche spécifique.

Ensuite, quelques fonctions de débogage sont incluses. Elles sont importantes, mais non essentielles pour l’effet recherché, donc nous les incluons simplement dans le programme.

from ir_rx.print_error import print_error

ir.error_function(print_error) # Afficher les informations de débogage

Enfin, nous utilisons une boucle vide comme programme principal, avec un try-except pour quitter proprement et fermer l’objet ir.

try:
    while True:
        pass
except KeyboardInterrupt:
    ir.close()
