TA6586 - Motorsteuerungs-Chip

img_ta6586

Der TA6586 ist ein monolithischer IC, der zur Steuerung bidirektionaler Gleichstrommotoren entwickelt wurde. Er verfügt über zwei Logikeingangspins zur Kontrolle der Fahrtrichtung, vorwärts und rückwärts. Der Schaltkreis zeichnet sich durch gute Störfestigkeit, geringen Ruhestrom und niedrigen Ausgangssättigungsdruckabfall aus. Ein integrierte Klemmdiode kehrt den Einfluss des Freisetzens des induktiven Laststroms um, wodurch der IC beim Steuern von Relais, Gleichstrommotoren, Schrittmotoren oder beim Einsatz in Schaltnetzteilen sicher und zuverlässig ist. Der TA6586 eignet sich für Spielzeugfahrzeuge, ferngesteuerte Flugzeugantriebe, automatische Ventilmotoren, elektromagnetische Schlossantriebe, Präzisionsinstrumente und andere Schaltungen.

Eigenschaften

  • Niedriger Ruhestrom: ≦2uA

  • Weiter Versorgungsspannungsbereich

  • Integrierte Bremsfunktion

  • Thermischer Überlastschutz

  • Überstrombegrenzung und Kurzschlussschutz

  • DIP8 bleifreies Gehäuse.

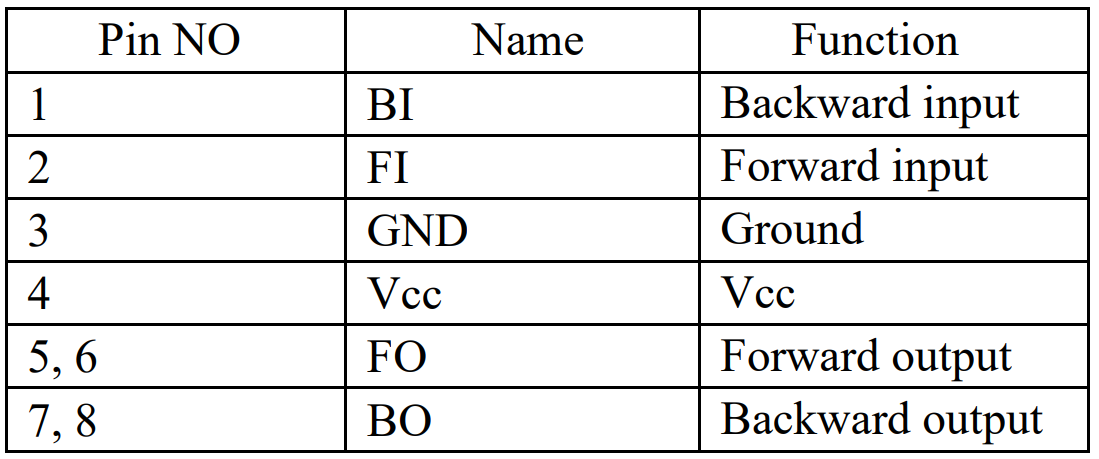

Pin-Funktion

img_ta6586_pin

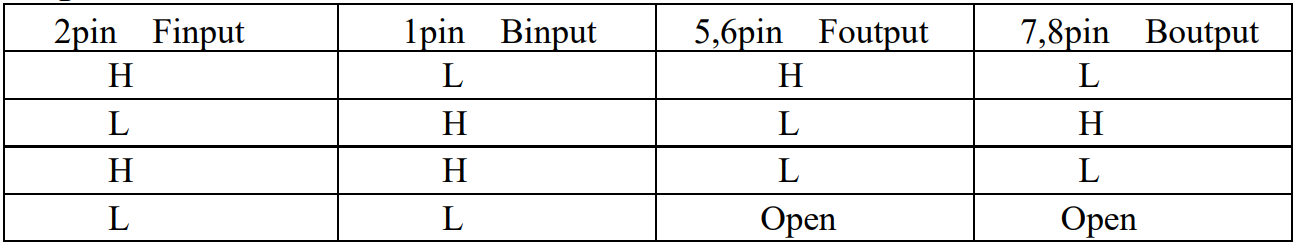

Eingangswahrheitstabelle

img_ta6586_priciple

Beispiel
