Cloud-Anrufsystem mit MQTT

Message Queuing Telemetry Transport (MQTT) ist ein einfaches Messaging-Protokoll und das am weitesten verbreitete in der Welt des Internet of Things (IoT).

MQTT-Protokolle definieren, wie IoT-Geräte Daten austauschen. Sie funktionieren ereignisgesteuert und sind über das Publish/Subscribe-Modell miteinander verbunden. Der Sender (Publisher) und der Empfänger (Subscriber) kommunizieren über Themen. Ein Gerät veröffentlicht eine Nachricht zu einem bestimmten Thema, und alle Geräte, die dieses Thema abonniert haben, erhalten die Nachricht.

In diesem Abschnitt erstellen wir ein Serviceklingelsystem mit UNO R4, HiveMQ (einem kostenlosen öffentlichen MQTT-Broker-Dienst) und vier Tasten. Jede der vier Tasten entspricht einem Restauranttisch, und wenn ein Kunde eine Taste drückt, können Sie auf HiveMQ sehen, welcher Tisch bedient werden muss.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Elite Explorer Kit	300+	Elite Explorer Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
Arduino Uno R4 WiFi	-
Steckbrett	KAUFEN
Jumperkabel	KAUFEN
Knopf	KAUFEN

Verdrahtung

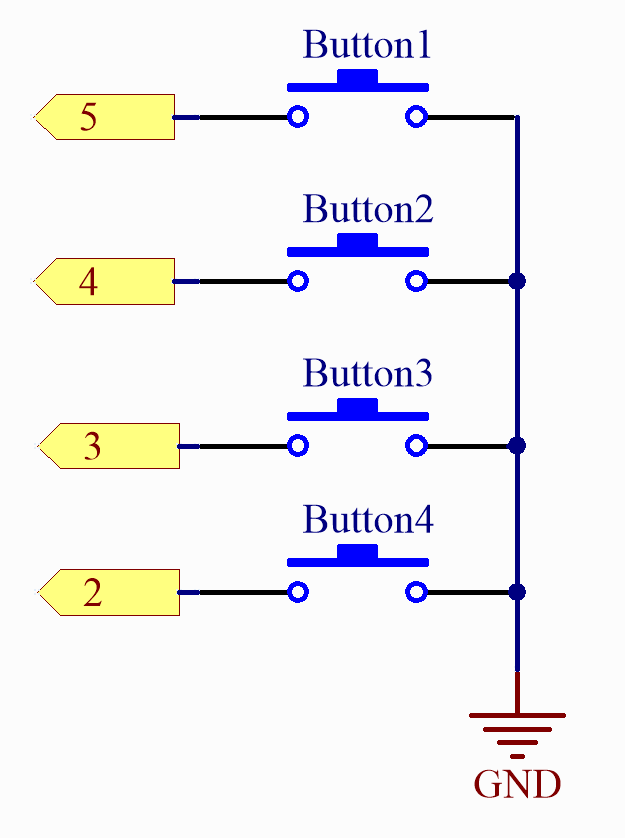

Schaltplan

Wie funktioniert des?

HiveMQ ist ein MQTT-Broker und eine auf Client-Nachrichten basierende Plattform, die schnelle, effiziente und zuverlässige Datenübertragungen zu IoT-Geräten ermöglicht.

1. Öffnen Sie HiveMQ Web Client in Ihrem Webbrowser.

2. Verbinden Sie den Client mit dem standardmäßigen öffentlichen Proxy.



3. Klicken Sie auf Add New Topic Subscription.



4. Geben Sie die Themen ein, denen Sie folgen möchten, und klicken Sie auf Subscribe. Stellen Sie sicher, dass die von Ihnen festgelegten Themen einzigartig sind, um Nachrichten von anderen Benutzern zu vermeiden, und achten Sie auf Groß- und Kleinschreibung.

   In diesem Beispielcode haben wir das Thema als SunFounder MQTT Test festgelegt. Wenn Sie Änderungen vorgenommen haben, stellen Sie sicher, dass das Thema im Code mit dem auf der Webseite abonnierten Thema übereinstimmt.



Bibliothek installieren

Um die Bibliothek zu installieren, verwenden Sie den Arduino Library Manager und suchen Sie nach „ArduinoMqttClient“, um sie zu installieren.

ArduinoMqttClient.h: Wird für die MQTT-Kommunikation verwendet.

Code ausführen

Bemerkung

• Sie können die Datei 04_mqtt_button.ino direkt unter dem Pfad elite-explorer-kit-main\iot_project\04_mqtt_button öffnen.

• Oder kopieren Sie diesen Code in die Arduino IDE.

Bemerkung

Im Code werden SSID und Passwort in arduino_secrets.h gespeichert. Bevor Sie dieses Beispiel hochladen, müssen Sie sie mit Ihren eigenen WLAN-Anmeldeinformationen ändern. Außerdem sollten Sie aus Sicherheitsgründen diese Informationen vertraulich halten, wenn Sie den Code teilen oder speichern.

arduino_secrets.h

#define SECRET_SSID "your_ssid"        // your network SSID (name)
#define SECRET_PASS "your_password"        // your network password (use for WPA, or use as key for WEP)

04_mqtt_button.ino

/*
  The code is designed for an Arduino Uno R4 WiFi to establish a connection with
  both a Wi-Fi network and an MQTT broker. It constantly monitors the status of
  four buttons that are connected to digital inputs. Whenever a button is pressed,
  it sends a message to a specific MQTT topic. Additionally, the code incorporates
  functions for displaying Wi-Fi network information and managing received MQTT
  messages.

  Board: Arduino Uno R4 WiFi
  Component: Button
  Library: https://github.com/arduino-libraries/ArduinoMqttClient (ArduinoMqttClient by Arduino)
*/

#include <WiFiS3.h>
#include <ArduinoMqttClient.h>

#include "arduino_secrets.h"
///////please enter your sensitive data in the Secret tab/arduino_secrets.h
char ssid[] = SECRET_SSID;    // your network SSID (name)
char pass[] = SECRET_PASS;    // your network password (use for WPA, or use as key for WEP)
int status = WL_IDLE_STATUS;  // the WiFi radio's status

WiFiClient wifiClient;
MqttClient mqttClient(wifiClient);

const char broker[] = "broker.hivemq.com";
int port = 1883;
const char topic[] = "SunFounder MQTT Test";

//init buttons & states
const int buttonPins[4] = { 2, 3, 4, 5 };
bool previousButtonStates[4] = { false, false, false, false };

void setup() {
  //Initialize serial and wait for port to open:
  Serial.begin(9600);

  while (!Serial) {
    ;  // wait for serial port to connect. Needed for native USB port only
  }

  // check for the WiFi module:
  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println("Communication with WiFi module failed!");
    // don't continue
    while (true)
      ;
  }

  String fv = WiFi.firmwareVersion();
  if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
    Serial.println("Please upgrade the firmware");
  }

  // attempt to connect to WiFi network:
  while (status != WL_CONNECTED) {
    Serial.print("Attempting to connect to WPA SSID: ");
    Serial.println(ssid);
    // Connect to WPA/WPA2 network. Change this line if using open or WEP network:
    status = WiFi.begin(ssid, pass);

    // wait 5 seconds for connection:
    delay(5000);
  }

  // you're connected now, so print out the data:
  Serial.print("You're connected to the network");
  printCurrentNet();
  printWifiData();

  // You can provide a unique client ID, if not set the library uses Arduino-millis()
  // Each client must have a unique client ID
  // mqttClient.setId("clientId");

  // You can provide a username and password for authentication
  // mqttClient.setUsernamePassword("username", "password");

  Serial.print("Attempting to connect to the MQTT broker: ");
  Serial.println(broker);

  if (!mqttClient.connect(broker, port)) {
    Serial.print("MQTT connection failed! Error code = ");
    Serial.println(mqttClient.connectError());

    while (1)
      ;
  }

  Serial.println("You're connected to the MQTT broker!");
  Serial.println();

  // set the message receive callback
  mqttClient.onMessage(onMqttMessage);

  Serial.print("Subscribing to topic: ");
  Serial.println(topic);
  Serial.println();

  // subscribe to a topic
  mqttClient.subscribe(topic);

  // topics can be unsubscribed using:
  // mqttClient.unsubscribe(topic);

  Serial.print("Waiting for messages on topic: ");
  Serial.println(topic);
  Serial.println();

  // set button pins as INPUT_PULLUP
  for (int i = 0; i < 4; i++) {
    pinMode(buttonPins[i], INPUT_PULLUP);
    previousButtonStates[i] = digitalRead(buttonPins[i]);
  }
}

void loop() {

  // call poll() regularly to allow the library to receive MQTT messages and
  // send MQTT keep alives which avoids being disconnected by the broker
  mqttClient.poll();

  // Check button status
  for (int i = 0; i < 4; i++) {
    bool currentButtonState = digitalRead(buttonPins[i]);

    // If the button is pressed and its previous state was not pressed.
    if (!currentButtonState && previousButtonStates[i]) {
      sendButtonMessage(i + 1);  // The message that the send button has been pressed.
    }

    previousButtonStates[i] = currentButtonState;  // Update button status
  }

  // Add a delay to avoid constant pinging
  delay(50);
}

void printWifiData() {
  // print your board's IP address:
  IPAddress ip = WiFi.localIP();
  Serial.print("IP Address: ");

  Serial.println(ip);

  // print your MAC address:
  byte mac[6];
  WiFi.macAddress(mac);
  Serial.print("MAC address: ");
  printMacAddress(mac);
}

void printCurrentNet() {
  // print the SSID of the network you're attached to:
  Serial.print("SSID: ");
  Serial.println(WiFi.SSID());

  // print the MAC address of the router you're attached to:
  byte bssid[6];
  WiFi.BSSID(bssid);
  Serial.print("BSSID: ");
  printMacAddress(bssid);

  // print the received signal strength:
  long rssi = WiFi.RSSI();
  Serial.print("signal strength (RSSI):");
  Serial.println(rssi);

  // print the encryption type:
  byte encryption = WiFi.encryptionType();
  Serial.print("Encryption Type:");
  Serial.println(encryption, HEX);
  Serial.println();
}

void printMacAddress(byte mac[]) {
  for (int i = 5; i >= 0; i--) {
    if (mac[i] < 16) {
      Serial.print("0");
    }
    Serial.print(mac[i], HEX);
    if (i > 0) {
      Serial.print(":");
    }
  }
  Serial.println();
}


void onMqttMessage(int messageSize) {
  // we received a message, print out the topic and contents
  Serial.print("Received a message with topic '");
  Serial.print(mqttClient.messageTopic());
  Serial.println("'");
  Serial.print("Message length: ");
  Serial.print(messageSize);
  Serial.println(" bytes:");

  // Read the message contents into a String
  String message = mqttClient.readString();

  // Convert the received message and comparison strings to lowercase
  message.toLowerCase();

  Serial.print("Message to me: ");
  Serial.println(message);

  Serial.println();
}

void sendButtonMessage(int buttonNumber) {
  String message = "Button " + String(buttonNumber) + " was pressed.";

  Serial.println(message);

  mqttClient.beginMessage(topic);
  mqttClient.print(message);
  mqttClient.endMessage();
}

Nachdem Sie den Code ausgeführt haben, gehen Sie zurück zu HiveMQ Web Client, und wenn Sie einen der Tasten auf dem Breadboard drücken, sehen Sie die Nachrichtenaufforderung auf HiveMQ.

Wie funktioniert des?

Dieser Code ist für ein Arduino-basiertes Projekt, das sich mit Wi-Fi verbindet und über das MQTT-Protokoll mit einem MQTT-Broker kommuniziert. Zusätzlich kann es erkennen, ob vier Tasten gedrückt werden, und sendet die entsprechenden Nachrichten an den MQTT-Broker.

Hier ist eine detaillierte Erklärung des Codes:

1. Einschließen relevanter Bibliotheken:

   #include <WiFiS3.h>
   #include <ArduinoMqttClient.h>


2. Sensible Informationen einbinden:

   • Die Datei arduino_secrets.h enthält den SSID und das Passwort für das Wi-Fi-Netzwerk.

   #include "arduino_secrets.h"
   char ssid[] = SECRET_SSID;
   char pass[] = SECRET_PASS;


3. Variablen initialisieren:

   • Variablen für die Verwaltung von Wi-Fi- und MQTT-Verbindungen.

   • Initialisieren der Tastenpins und Tastenzustände.

4. setup():

   • Initialisieren der seriellen Kommunikation.

   • Überprüfen des Vorhandenseins des Wi-Fi-Moduls und Versuch, eine Verbindung zu Wi-Fi herzustellen.

   • Netzwerkdaten ausgeben.

   • Versuch, eine Verbindung zum MQTT-Broker herzustellen.

   • Abonnieren von MQTT-Themen.

   • Tasten auf Eingabemodus setzen.

5. loop():

   • Die MQTT-Verbindung aktiv halten.

   • Überprüfen, ob jede Taste gedrückt wird, und gegebenenfalls MQTT-Nachrichten senden.

6. Andere Hilfsfunktionen:

   • printWifiData(): Gibt Informationen über das aktuell verbundene Wi-Fi-Netzwerk aus.

   • printCurrentNet(): Gibt relevante Daten über das aktuelle Netzwerk aus.

   • printMacAddress(byte mac[]): Gibt die MAC-Adresse aus.

   • onMqttMessage(int messageSize): Rückruffunktion, die ausgelöst wird, wenn eine Nachricht vom MQTT-Broker empfangen wird. Sie gibt das empfangene Nachrichtenthema und den Inhalt aus.

   • sendButtonMessage(int buttonNumber): Verwenden Sie diese Funktion, um MQTT-Nachrichten zu senden, wenn eine Taste gedrückt wird.
