CheerLights

CheerLights ist ein globales Netzwerk synchronisierter Lichter, das von jedem gesteuert werden kann. Treten Sie der @CheerLights - Twitter LED-Farbwechsel-Community bei, die es ermöglicht, dass LEDs weltweit gleichzeitig ihre Farben ändern. Platzieren Sie Ihre LEDs in einer Ecke Ihres Büros, um sich daran zu erinnern, dass Sie nicht alleine sind.

In diesem Fall nutzen wir ebenfalls MQTT, aber anstatt unsere eigenen Nachrichten zu veröffentlichen, abonnieren wir das Thema „cheerlights“. Dadurch können wir Nachrichten, die von anderen an das Thema „cheerlights“ gesendet werden, empfangen und diese Informationen verwenden, um die Farbe unseres LED-Streifens entsprechend zu ändern.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Elite Explorer Kit	300+	Elite Explorer Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
Arduino Uno R4 WiFi	-
Jumperkabel	KAUFEN
WS2812 RGB 8 LEDs Streifen	KAUFEN

Verdrahtung

Schaltplan

Bibliothek installieren

Um die Bibliothek zu installieren, verwenden Sie den Arduino Library Manager und suchen Sie nach „ArduinoMqttClient“ und „FastLED“, um sie zu installieren.

ArduinoMqttClient.h: Wird für die MQTT-Kommunikation verwendet.

FastLED.h: Wird verwendet, um den RGB-LED-Streifen zu steuern.

Code ausführen

Bemerkung

• Sie können die Datei 05_cheerlight.ino direkt unter dem Pfad elite-explorer-kit-main\iot_project\05_cheerlight öffnen.

• Oder kopieren Sie diesen Code in die Arduino IDE.

Bemerkung

Im Code werden SSID und Passwort in arduino_secrets.h gespeichert. Bevor Sie dieses Beispiel hochladen, müssen Sie sie mit Ihren eigenen WLAN-Anmeldeinformationen ändern. Außerdem sollten Sie aus Sicherheitsgründen diese Informationen vertraulich halten, wenn Sie den Code teilen oder speichern.

arduino_secrets.h

#define SECRET_SSID "your_ssid"        // your network SSID (name)
#define SECRET_PASS "your_password"        // your network password (use for WPA, or use as key for WEP)

05_cheerlight.ino

/*
  The code is designed for an Arduino Uno R4 WiFi to connect to a Wi-Fi network,
  subscribe to an MQTT topic, and control a chain of NeoPixel LEDs based on messages
  received from the MQTT broker. It listens for color commands from the cheerlights
  topic and updates the LED colors accordingly.

  Board: Arduino Uno R4 WiFi
  Component: WS2812
  Library: https://github.com/arduino-libraries/ArduinoMqttClient (ArduinoMqttClient by Arduino)
           https://github.com/FastLED/FastLED (FastLED by Daniel Garcia)

*/

#include <WiFiS3.h>
#include <ArduinoMqttClient.h>
#include <FastLED.h>

#define NUM_LEDS 8  // Number of LEDs in the chain
#define DATA_PIN 6  // Data pin for LED control

#include "arduino_secrets.h"
///////please enter your sensitive data in the Secret tab/arduino_secrets.h
char ssid[] = SECRET_SSID;    // your network SSID (name)
char pass[] = SECRET_PASS;    // your network password (use for WPA, or use as key for WEP)
int status = WL_IDLE_STATUS;  // the WiFi radio's status

WiFiClient wifiClient;
MqttClient mqttClient(wifiClient);

const char broker[] = "mqtt.cheerlights.com";
int port = 1883;
const char topic[] = "cheerlights";



CRGB leds[NUM_LEDS];  // Array to hold LED color data

// Define the supported CheerLights colors and their RGB values
String colorName[] = { "red", "pink", "green", "blue", "cyan", "white", "warmwhite", "oldlace", "purple", "magenta", "yellow", "orange" };

int colorRGB[][3] = { 255, 0, 0,      // "red"
                      255, 192, 203,  // "pink"
                      0, 255, 0,      // "green"
                      0, 0, 255,      // "blue"
                      0, 255, 255,    // "cyan"
                      255, 255, 255,  // "white"
                      255, 223, 223,  // "warmwhite"
                      255, 223, 223,  // "oldlace"
                      128, 0, 128,    // "purple"
                      255, 0, 255,    // "magenta"
                      255, 255, 0,    // "yellow"
                      255, 165, 0 };  // "orange"


void setup() {
  //Initialize serial and wait for port to open:
  Serial.begin(9600);

  while (!Serial) {
    ;  // wait for serial port to connect. Needed for native USB port only
  }

  // check for the WiFi module:
  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println("Communication with WiFi module failed!");
    // don't continue
    while (true)
      ;
  }

  String fv = WiFi.firmwareVersion();
  if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
    Serial.println("Please upgrade the firmware");
  }

  // attempt to connect to WiFi network:
  while (status != WL_CONNECTED) {
    Serial.print("Attempting to connect to WPA SSID: ");
    Serial.println(ssid);
    // Connect to WPA/WPA2 network. Change this line if using open or WEP network:
    status = WiFi.begin(ssid, pass);

    // wait 10 seconds for connection:
    delay(10000);
  }

  // you're connected now, so print out the data:
  Serial.print("You're connected to the network");
  printCurrentNet();
  printWifiData();

  // You can provide a unique client ID, if not set the library uses Arduino-millis()
  // Each client must have a unique client ID
  // mqttClient.setId("clientId");

  // You can provide a username and password for authentication
  // mqttClient.setUsernamePassword("username", "password");

  Serial.print("Attempting to connect to the MQTT broker: ");
  Serial.println(broker);

  if (!mqttClient.connect(broker, port)) {
    Serial.print("MQTT connection failed! Error code = ");
    Serial.println(mqttClient.connectError());

    while (1)
      ;
  }

  Serial.println("You're connected to the MQTT broker!");
  Serial.println();

  // set the message receive callback
  mqttClient.onMessage(onMqttMessage);

  Serial.print("Subscribing to topic: ");
  Serial.println(topic);
  Serial.println();

  // subscribe to a topic
  mqttClient.subscribe(topic);

  // topics can be unsubscribed using:
  // mqttClient.unsubscribe(topic);

  Serial.print("Waiting for messages on topic: ");
  Serial.println(topic);
  Serial.println();

  FastLED.addLeds<NEOPIXEL, DATA_PIN>(leds, NUM_LEDS);  // Initialize LEDs
}

void loop() {

  // call poll() regularly to allow the library to receive MQTT messages and
  // send MQTT keep alives which avoids being disconnected by the broker
  mqttClient.poll();

  // Add a delay to avoid constant pinging
  delay(5000);
}

void printWifiData() {
  // print your board's IP address:
  IPAddress ip = WiFi.localIP();
  Serial.print("IP Address: ");

  Serial.println(ip);

  // print your MAC address:
  byte mac[6];
  WiFi.macAddress(mac);
  Serial.print("MAC address: ");
  printMacAddress(mac);
}

void printCurrentNet() {
  // print the SSID of the network you're attached to:
  Serial.print("SSID: ");
  Serial.println(WiFi.SSID());

  // print the MAC address of the router you're attached to:
  byte bssid[6];
  WiFi.BSSID(bssid);
  Serial.print("BSSID: ");
  printMacAddress(bssid);

  // print the received signal strength:
  long rssi = WiFi.RSSI();
  Serial.print("signal strength (RSSI):");
  Serial.println(rssi);

  // print the encryption type:
  byte encryption = WiFi.encryptionType();
  Serial.print("Encryption Type:");
  Serial.println(encryption, HEX);
  Serial.println();
}

void printMacAddress(byte mac[]) {
  for (int i = 5; i >= 0; i--) {
    if (mac[i] < 16) {
      Serial.print("0");
    }
    Serial.print(mac[i], HEX);
    if (i > 0) {
      Serial.print(":");
    }
  }
  Serial.println();
}


void onMqttMessage(int messageSize) {
  // we received a message, print out the topic and contents
  Serial.print("Received a message with topic '");
  Serial.print(mqttClient.messageTopic());
  Serial.println("'");
  Serial.print("Message length: ");
  Serial.print(messageSize);
  Serial.println(" bytes:");

  // Read the message contents into a String
  String message = mqttClient.readString();

  // Convert the received message and comparison strings to lowercase
  message.toLowerCase();

  // If a message is received on the topic, you will check this message.
  // Changes the output state according to the message
  if (String(topic) == "cheerlights") {
    Serial.print("Changing color to ");
    Serial.println(message);
    setColor(message);
  }
}

void setColor(String color) {
  // Loop through the list of colors to find the matching color
  for (int colorIndex = 0; colorIndex < 12; colorIndex++) {
    if (color == colorName[colorIndex]) {
      // Set the color of each NeoPixel on the strip
      for (int pixel = 0; pixel < NUM_LEDS; pixel++) {
        leds[pixel] = CRGB(colorRGB[colorIndex][0], colorRGB[colorIndex][1], colorRGB[colorIndex][2]);
      }
      FastLED.show();
    }
  }
}

Steuern Sie globale @CheerLights-Geräte

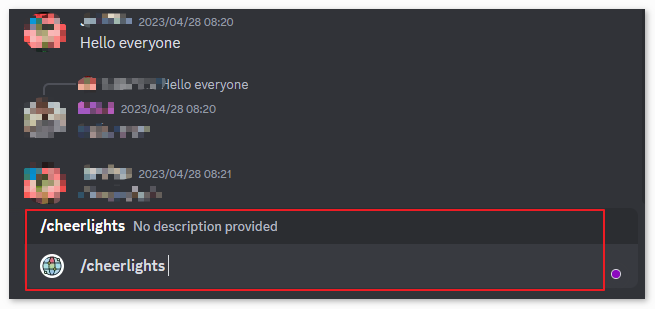

1. Treten Sie dem Discord-Server bei und nutzen Sie den CheerLights-Bot, um die Farbe einzustellen. Geben Sie einfach /cheerlights in einem der Kanäle des CheerLights Discord Servers ein, um den Bot zu aktivieren.

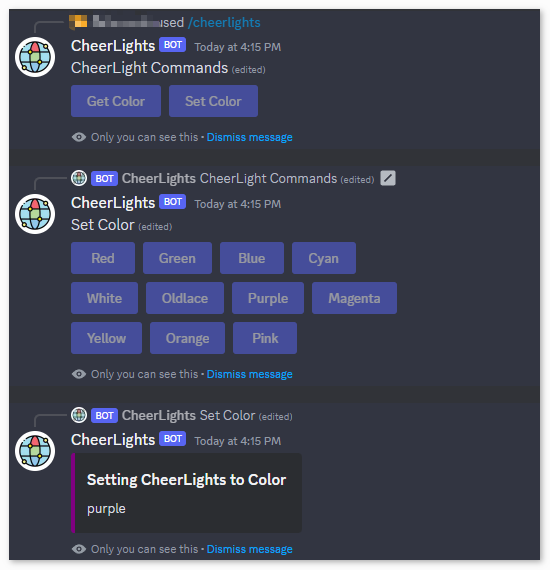

2. Folgen Sie den Anweisungen des Bots, um die Farbe festzulegen. Dadurch können Sie CheerLights-Geräte weltweit steuern.



Wie funktioniert des?

Hier sind die Hauptteile des Codes und Erklärungen ihrer Funktionen:

1. Einbinden der erforderlichen Bibliotheken:

   • WiFiS3.h: Wird verwendet, um Wi-Fi-Verbindungen zu handhaben.

   • ArduinoMqttClient.h: Wird verwendet, um MQTT-Verbindungen zu handhaben.

   • FastLED.h: Wird verwendet, um NeoPixel LED-Streifen zu steuern.

2. Definition einiger Konstanten:

   • NUM_LEDS: Die Anzahl der LEDs auf dem LED-Streifen.

   • DATA_PIN: Der Datenpin, der mit Arduino verbunden ist, um den LED-Streifen zu steuern.

   • arduino_secrets.h: Header-Datei, die den Namen und das Passwort des Wi-Fi-Netzwerks enthält, um sensible Informationen zu schützen.

   • broker: Adresse des MQTT-Servers.

   • port: Port des MQTT-Servers.

   • topic: Das zu abonnierende MQTT-Thema.

3. Definition einiger globaler Variablen:

   • CRGB leds[NUM_LEDS]: Ein Array, um LED-Farbdaten zu speichern.

   • colorName: Ein Array von Farbnamen, die vom CheerLights-Projekt unterstützt werden.

   • colorRGB: Ein Array von RGB-Farbcodes, die den Farbnamen entsprechen.

4. setup() Funktion:

   • Initialisieren der seriellen Kommunikation.

   • Überprüfen, ob das Wi-Fi-Modul vorhanden ist und dessen Firmware-Version ausgeben.

   • Versuchen, eine Verbindung zum Wi-Fi-Netzwerk herzustellen; falls es fehlschlägt, 10 Sekunden warten und erneut versuchen.

   • Nach erfolgreicher Verbindung, Verbindung zum MQTT-Broker (Server) herstellen und das angegebene Thema abonnieren.

   • Den NeoPixel LED-Streifen initialisieren.

5. loop() Funktion:

   • Periodisch die Funktion mqttClient.poll() aufrufen, um MQTT-Nachrichten zu empfangen und MQTT-Keep-Alive-Signale zu senden.

   • Eine 5-Sekunden-Verzögerung hinzufügen, um eine kontinuierliche Verbindung zu vermeiden.

6. Die Funktionen printWifiData() und printCurrentNet() werden verwendet, um Wi-Fi-Netzwerk- und Verbindungsinformationen auszugeben.

7. Die Funktion printMacAddress() wird verwendet, um die MAC-Adresse im Hexadezimalformat auszudrucken.

8. Die Funktion onMqttMessage() ist eine Rückruffunktion, die ausgelöst wird, wenn eine MQTT-Nachricht empfangen wird. Sie gibt das empfangene Thema und den Nachrichteninhalt aus und konvertiert den Nachrichteninhalt in Kleinbuchstaben. Wenn das Thema „cheerlights“ ist, ruft sie die Funktion setColor() auf, um die Farbe des LED-Streifens festzulegen.

9. Die Funktion setColor() nimmt einen Farbnamen als Parameter und sucht nach einer passenden Farbe im Array colorName. Wenn eine passende Farbe gefunden wird, setzt sie die Farbe des LED-Streifens auf den entsprechenden RGB-Wert und aktualisiert die Farbe des LED-Streifens mit der Funktion FastLED.show().
