1.3 Culbuto

Dans ce projet, nous allons créer un jouet culbuto contrôlé par un interrupteur à bascule.

../_images/1.3_header.png

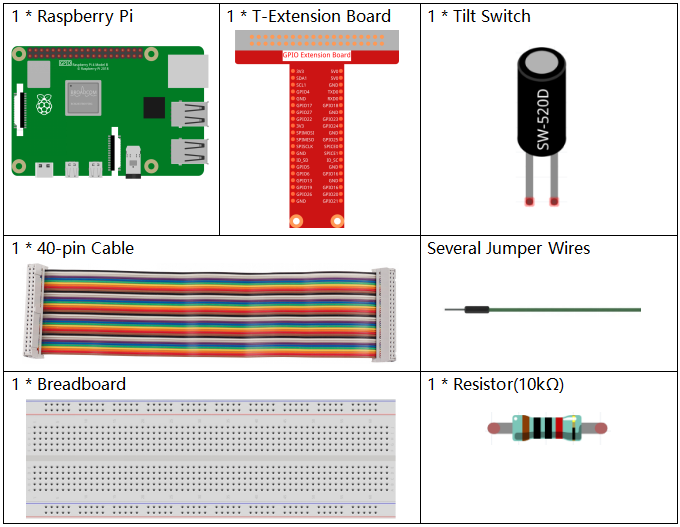

Composants Requis

../_images/1.3_component.png

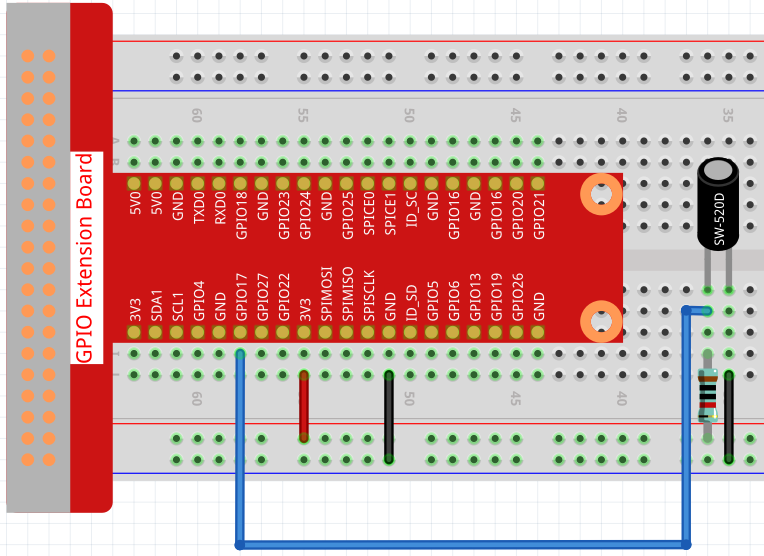

Construire le Circuit

../_images/1.3_fritzing.png

Charger le Code et Observer le Résultat

Chargez le fichier de code (1.3_tumbler.sb3) dans Scratch 3.

Lorsque l’interrupteur à bascule est en position verticale, le culbuto reste debout. Si vous l’inclinez, le culbuto tombera également. Remettez-le en position verticale et le culbuto se redressera à nouveau.

Conseils pour le Sprite

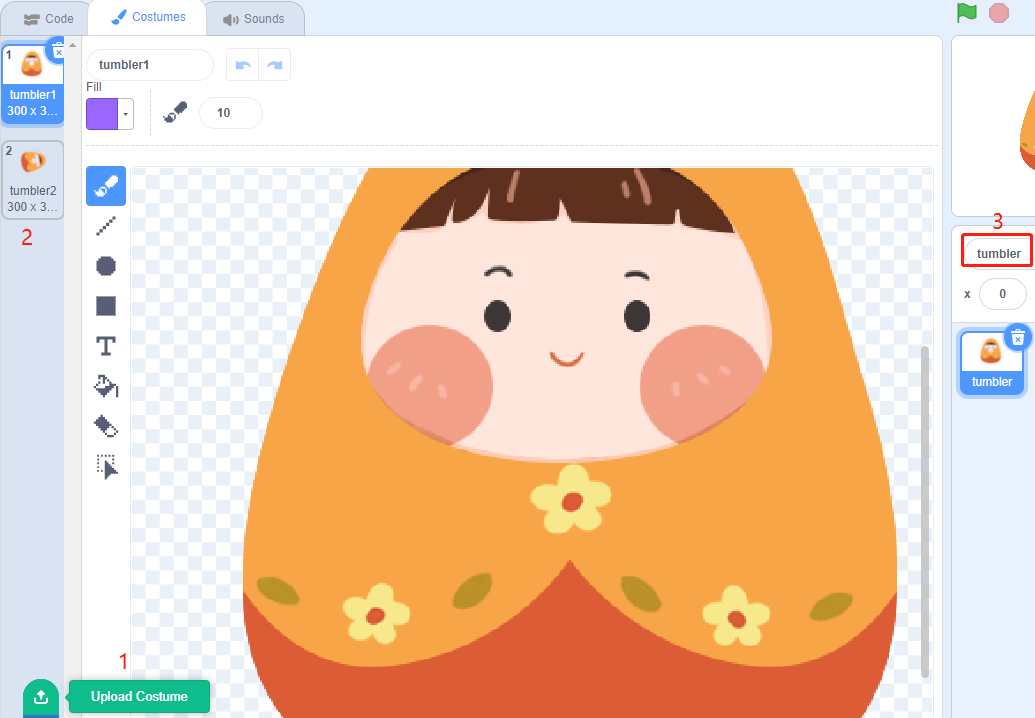

Sélectionnez Sprite1 et cliquez sur Costumes dans le coin supérieur gauche ; téléchargez tumbler1.png et tumbler2.png depuis le chemin davinci-kit-for-raspberry-pi/scratch/picture via le bouton Télécharger Costume ; supprimez les 2 costumes par défaut, et renommez le sprite en culbuto.

../_images/1.3_add_tumbler.png

Conseils pour le Code

../_images/1.3_title2.png

Lorsque le drapeau vert est cliqué, l’état initial de gpio17 est réglé sur bas.

../_images/1.3_title4.png

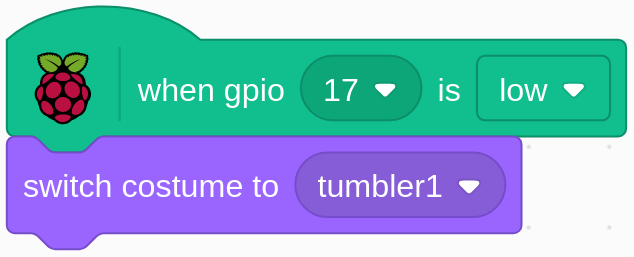

Lorsque le pin17 est bas (l’interrupteur à bascule est en position verticale), nous changeons le costume du sprite culbuto pour tumbler1 (état debout).

../_images/1.3_title3.png

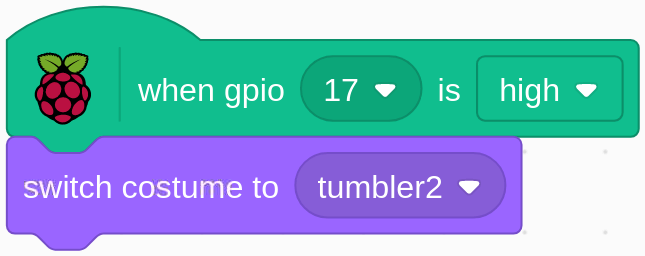

Lorsque le pin17 est haut (l’interrupteur à bascule est incliné), nous changeons le costume du sprite culbuto pour tumbler2 (état incliné).
