1.2.1 Buzzer actif

Introduction

Dans ce projet, nous allons apprendre à activer un buzzer actif à l’aide d’un transistor NPN.

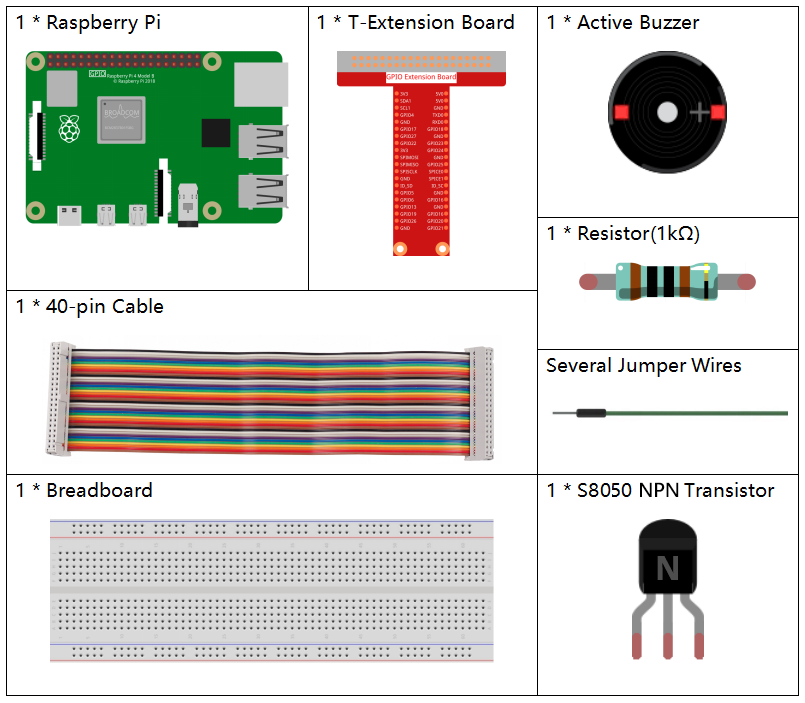

Composants requis

Dans ce projet, nous aurons besoin des composants suivants :

Schéma de câblage

Dans cette expérience, on utilise un buzzer actif, un transistor NPN et une résistance de 1 kΩ. La résistance est placée entre la broche GPIO et la base du transistor afin de limiter le courant de base et de protéger le transistor. Lorsque la broche GPIO17 du Raspberry Pi fournit un niveau haut (3,3 V), le transistor entre en saturation, ce qui permet au courant de traverser le buzzer, produisant ainsi un son. Lorsque le GPIO17 fournit un niveau bas (0 V), le transistor est coupé et le buzzer reste silencieux.

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17

../_images/1.2.1_active_buzzer_schematic.png

Procédures expérimentales

Étape 1 : Construisez le circuit. (Le buzzer actif possède une étiquette blanche sur la surface et un fond noir.)

../_images/1.2.1_ActiveBuzzer_circuit.png

Étape 2 : Ouvrez le fichier de code. .. raw:: html

<run></run>

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le script. .. raw:: html

<run></run>

sudo python3 1.2.1_ActiveBuzzer.py

Lorsque le code s’exécute, le buzzer émet un bip.

Avertissement

Si le message d’erreur RuntimeError: Cannot determine SOC peripheral base address apparaît, consultez Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez modifier/réinitialiser/copier/exécuter/arrêter le code ci-dessous. Mais avant cela, assurez-vous de vous rendre dans le répertoire source comme davinci-kit-for-raspberry-pi/python-pi5. Après modification du code, vous pouvez l’exécuter directement pour observer le résultat.

#!/usr/bin/env python3
from gpiozero import Buzzer
from time import sleep

# Initialiser un objet Buzzer sur le GPIO 17
buzzer = Buzzer(17)

try:
    while True:
        # Activer le buzzer
        print('Buzzer On')
        buzzer.on()
        sleep(0.1)  # Laisser le buzzer activé pendant 0,1 seconde

        # Désactiver le buzzer
        print('Buzzer Off')
        buzzer.off()
        sleep(0.1)  # Laisser le buzzer désactivé pendant 0,1 seconde

except KeyboardInterrupt:
    # Gérer une interruption clavier (Ctrl+C) pour arrêter proprement le script
    pass

Explication du code

Ces lignes importent la classe Buzzer de la bibliothèque gpiozero ainsi que la fonction sleep du module time.
```
#!/usr/bin/env python3
from gpiozero import Buzzer
from time import sleep
```

Cette ligne crée un objet Buzzer connecté au GPIO 17 du Raspberry Pi.

# Initialiser un objet Buzzer sur le GPIO 17
buzzer = Buzzer(17)

Dans une boucle infinie (while True), le buzzer est activé et désactivé toutes les 0,1 secondes. Les instructions print fournissent un retour d’information dans la console pour chaque action.

try:
    while True:
        # Activer le buzzer
        print('Buzzer On')
        buzzer.on()
        sleep(0.1)  # Laisser le buzzer activé pendant 0,1 seconde

        # Désactiver le buzzer
        print('Buzzer Off')
        buzzer.off()
        sleep(0.1)  # Laisser le buzzer désactivé pendant 0,1 seconde

Ce segment assure que le programme peut être interrompu proprement à l’aide d’une interruption clavier (Ctrl+C) sans générer d’erreurs.
```
except KeyboardInterrupt:
# Gérer une interruption clavier (Ctrl+C) pour arrêter proprement le script
pass
```
