1.1.3 Graphique à LED

Introduction

Dans ce projet, nous allons allumer séquentiellement les lumières sur le graphique à LED.

Composants nécessaires

Pour ce projet, nous aurons besoin des composants suivants.

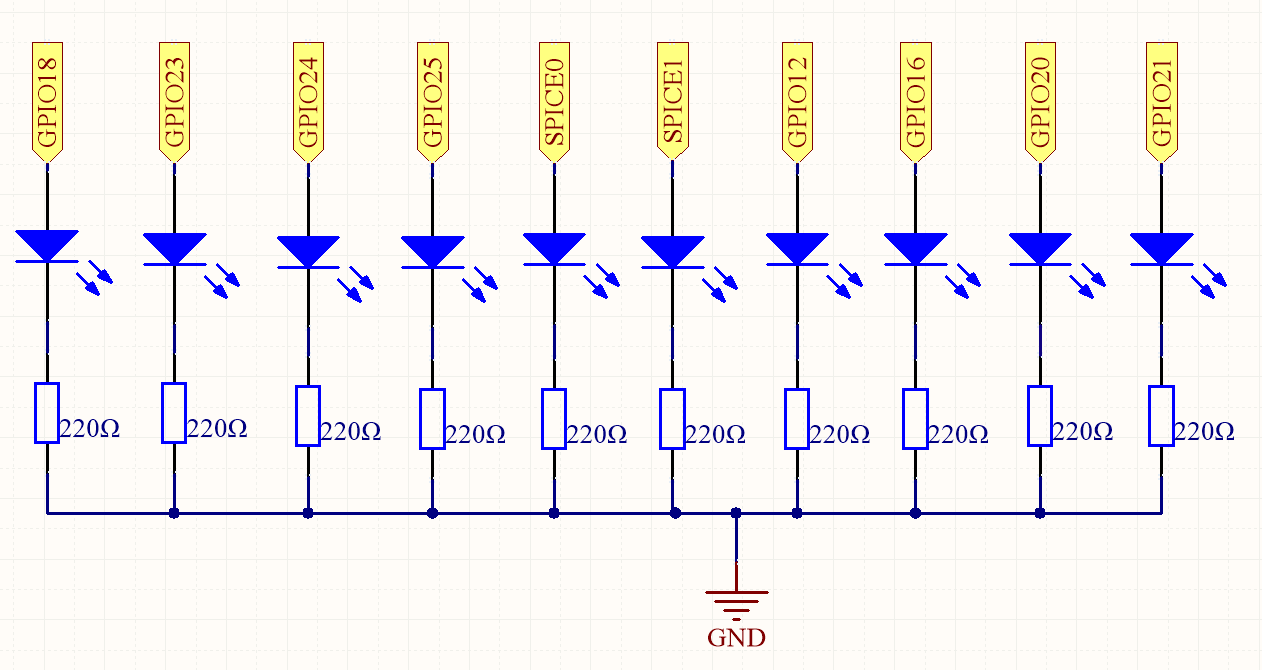

Schéma de câblage

T-Board Name	physical	wiringPi	BCM
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SPICE0	Pin 24	10	8
SPICE1	Pin 26	11	7
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	22
GPIO21	Pin 40	29	21

Procédure expérimentale

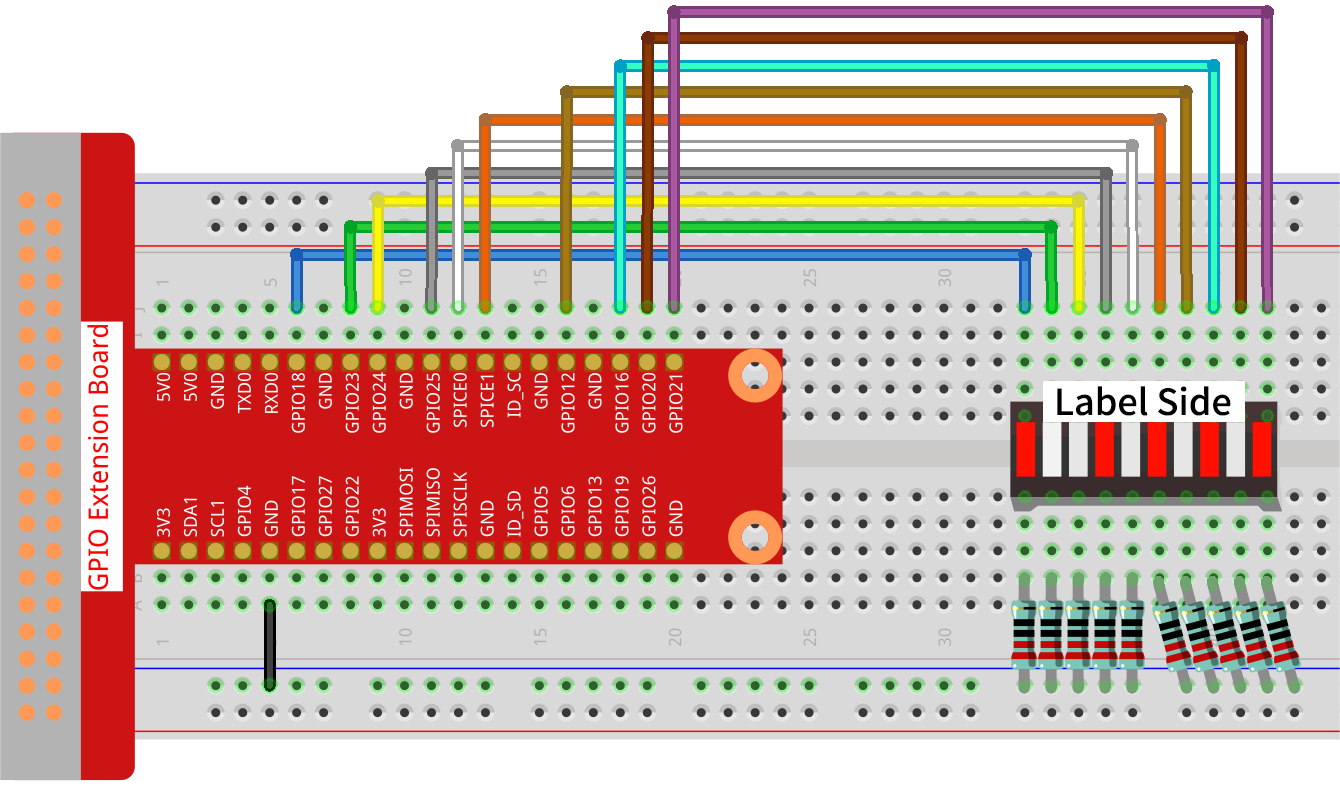

Étape 1 : Construisez le circuit.

Note

Faites attention au sens de connexion. Si vous branchez à l’envers, la LED ne s’allumera pas.

Étape 2 : Accédez au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 3 : Exécutez le fichier exécutable.

sudo python3 1.1.3_LedBarGraph.py

Après l’exécution du code, vous verrez les LED du graphique à LED s’allumer et s’éteindre de manière séquentielle.

Avertissement

Si un message d’erreur apparaît tel que RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin source du code comme davinci-kit-for-raspberry-pi/python-pi5. Après modification, vous pouvez l’exécuter directement pour observer le résultat.

#!/usr/bin/env python3
from gpiozero import LED
from time import sleep

# Définir les broches GPIO où les LED sont connectées
led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

# Créer des objets LED pour chaque broche
leds = [LED(pin) for pin in led_pins]

def odd_led_bar_graph():
    # Allumer séquentiellement les LED impaires (index 0, 2, 4, etc.)
    for i in range(5):
        j = i * 2  # Calculer l'index impair
        leds[j].on()  # Allumer la LED impaire
        sleep(0.3)    # Attendre pour effet visuel
        leds[j].off() # Éteindre la LED

def even_led_bar_graph():
    # Allumer séquentiellement les LED paires (index 1, 3, 5, etc.)
    for i in range(5):
        j = i * 2 + 1  # Calculer l'index pair
        leds[j].on()   # Allumer la LED paire
        sleep(0.3)     # Attendre pour effet visuel
        leds[j].off()  # Éteindre la LED

def all_led_bar_graph():
    # Allumer séquentiellement toutes les LED une par une
    for led in leds:
        led.on()       # Allumer la LED
        sleep(0.3)     # Attendre pour effet visuel
        led.off()      # Éteindre la LED

def turn_off_all_leds():
    # Éteindre toutes les LED à la fois
    for led in leds:
        led.off()

try:
    # Boucle principale pour parcourir les motifs de LED
    while True:
        odd_led_bar_graph()   # Activer les LED impaires
        sleep(0.3)            # Pause entre les motifs
        even_led_bar_graph()  # Activer les LED paires
        sleep(0.3)            # Pause entre les motifs
        all_led_bar_graph()   # Activer toutes les LED
        sleep(0.3)            # Pause avant de recommencer

except KeyboardInterrupt:
    # Gérer l'interruption (Ctrl+C) proprement
    turn_off_all_leds()      # Assurez-vous que toutes les LED sont éteintes à la sortie
    pass

Explication du code

1. Ces lignes importent les classes et fonctions nécessaires. LED de gpiozero pour le contrôle des LED et sleep de time pour les délais.

   #!/usr/bin/env python3
   from gpiozero import LED
   from time import sleep


2. La liste led_pins contient les numéros de broche GPIO. leds est une liste d’objets LED, chacun correspondant à une broche de led_pins.

   # Définir les broches GPIO où les LED sont connectées
   led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

   # Créer des objets LED pour chaque broche
   leds = [LED(pin) for pin in led_pins]


3. Faire en sorte que les LED impaires s’allument tour à tour.

   def odd_led_bar_graph():
       # Allumer séquentiellement les LED impaires (index 0, 2, 4, etc.)
       for i in range(5):
           j = i * 2  # Calculer l'index impair
           leds[j].on()  # Allumer la LED impaire
           sleep(0.3)    # Attendre pour effet visuel
           leds[j].off() # Éteindre la LED


4. Faire en sorte que les LED paires s’allument tour à tour.

   def even_led_bar_graph():
       # Allumer séquentiellement les LED paires (index 1, 3, 5, etc.)
       for i in range(5):
           j = i * 2 + 1  # Calculer l'index pair
           leds[j].on()   # Allumer la LED paire
           sleep(0.3)     # Attendre pour effet visuel
           leds[j].off()  # Éteindre la LED


5. Faire en sorte que toutes les LED s’allument tour à tour.

   def all_led_bar_graph():
       # Allumer séquentiellement toutes les LED une par une
       for led in leds:
           led.on()       # Allumer la LED
           sleep(0.3)     # Attendre pour effet visuel
           led.off()      # Éteindre la LED


6. La boucle while True parcourt continuellement les motifs de LED. Le bloc except gère une interruption clavier (Ctrl+C) et s’assure que toutes les LED sont éteintes à la sortie.

   try:
       # Boucle principale pour parcourir les motifs de LED
       while True:
           odd_led_bar_graph()   # Activer les LED impaires
           sleep(0.3)            # Pause entre les motifs
           even_led_bar_graph()  # Activer les LED paires
           sleep(0.3)            # Pause entre les motifs
           all_led_bar_graph()   # Activer toutes les LED
           sleep(0.3)            # Pause avant de recommencer

   except KeyboardInterrupt:
       # Gérer l'interruption (Ctrl+C) proprement
       turn_off_all_leds()      # Assurez-vous que toutes les LED sont éteintes à la sortie
       pass
