1.1.7 Écran LCD1602 I2C

Introduction

Le LCD1602 est un écran à cristaux liquides de type caractère, capable d’afficher 32 caractères (16*2) simultanément.

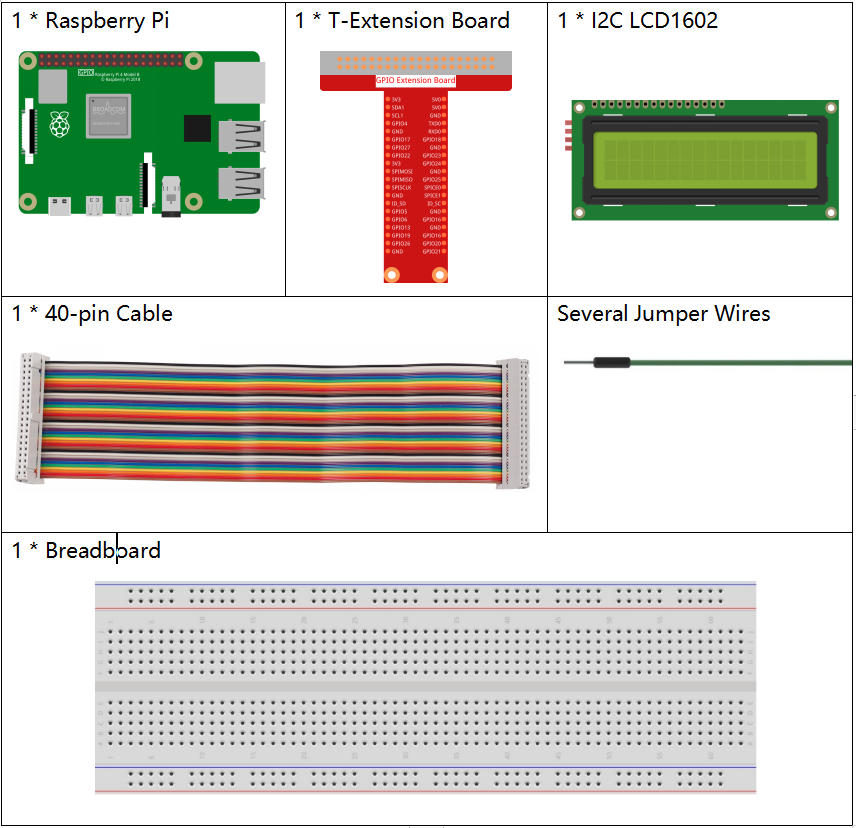

Composants requis

Dans ce projet, nous aurons besoin des composants suivants.

../_images/1.1.7_i2c_lcd_list.png

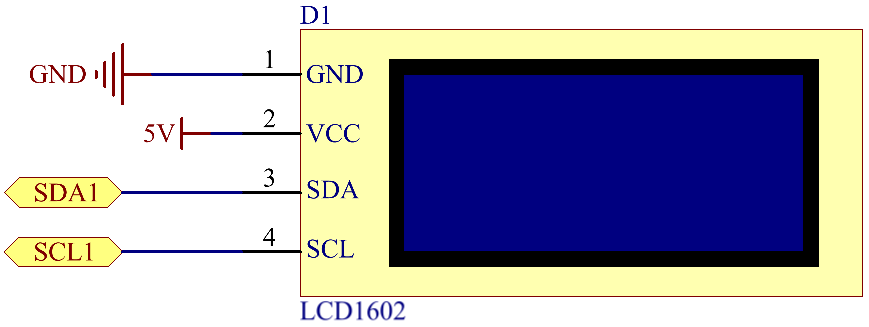

Schéma de câblage

T-Board Name

physical

SDA1

Pin 3

SCL1

Pin 5
../_images/1.1.7_i2c_lcd_schematic.png

Procédures expérimentales

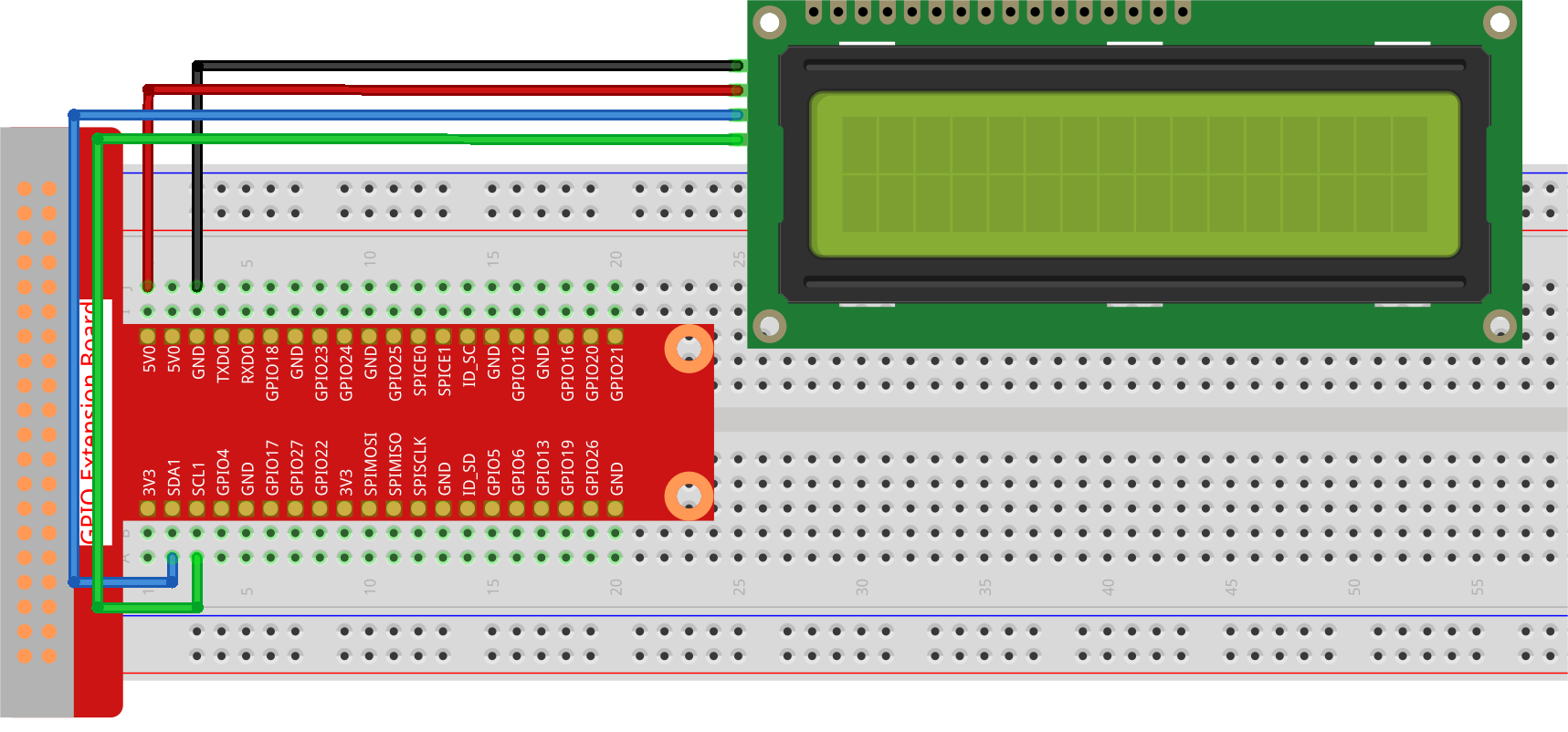

Étape 1 : Construisez le circuit.

../_images/1.1.7_i2c_lcd1602_circuit.png

Étape 2 : Configurez l’I2C (voir Configuration I²C. Si l’I2C est déjà configuré, passez cette étape.)

Étape 3 : Accédez au répertoire du code. .. raw:: html

<run></run>

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Étape 4 : Exécutez. .. raw:: html

<run></run>

sudo python3 1.1.7_Lcd1602.py

Une fois le code exécuté, vous verrez le message Greetings!, From SunFounder s’afficher sur l’écran LCD.

Note

  • Si vous obtenez l’erreur FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', consultez la section Configuration I²C pour activer l’I2C.

  • Si vous recevez l’erreur ModuleNotFoundError: No module named 'smbus2', exécutez la commande suivante : sudo apt install python3-smbus2.

  • Si l’erreur OSError: [Errno 121] Remote I/O error s’affiche, cela signifie que le module est mal câblé ou défectueux.

  • Si le code et le câblage sont corrects, mais que l’écran LCD n’affiche toujours rien, ajustez le potentiomètre à l’arrière pour augmenter le contraste.

Avertissement

Si le message d’erreur RuntimeError: Cannot determine SOC peripheral base address apparaît, consultez Si gpiozero ne fonctionne pas..

Code

Note

Vous pouvez modifier/réinitialiser/copier/exécuter/arrêter le code ci-dessous. Mais avant cela, assurez-vous de vous rendre dans le répertoire source comme davinci-kit-for-raspberry-pi/python-pi5. Après modification du code, vous pouvez l’exécuter directement pour observer le résultat.

#!/usr/bin/env python3
import LCD1602  # Importation du module pour interfacer avec le LCD1602
import time     # Importation du module pour les fonctions de temporisation

def setup():
    # Initialiser le LCD avec l'adresse I2C 0x27 et activer le rétroéclairage
    LCD1602.init(0x27, 1)
    # Afficher le message 'Greetings!' en haut à gauche (ligne 0, colonne 0)
    LCD1602.write(0, 0, 'Greetings!')
    # Afficher le message 'From SunFounder' sur la deuxième ligne (ligne 1, colonne 1)
    LCD1602.write(1, 1, 'From SunFounder')
    time.sleep(2)  # Afficher les messages pendant 2 secondes

try:
    setup()  # Exécuter la fonction de configuration pour initialiser le LCD et afficher les messages

except KeyboardInterrupt:
    # Effacer l'affichage du LCD en cas d'interruption clavier (ex: Ctrl+C)
    LCD1602.clear()
    pass  # Continuer sans autre action

Explication du Code

  1. Ce fichier est un script open source pour contrôler l’écran LCD1602 via I2C, facilitant son utilisation.

    import LCD1602  # Importation du module pour interfacer avec le LCD1602

  2. La fonction initialise le système I2C avec l’adresse de l’appareil désignée. Le premier paramètre correspond à l’adresse de l’appareil I2C, détectable avec la commande i2cdetect (voir l’annexe pour plus de détails). L’adresse du LCD1602 est généralement 0x27.

    # Initialiser le LCD avec l'adresse I2C 0x27 et activer le rétroéclairage
LCD1602.init(0x27, 1)

  3. LCD1602.write est utilisé pour afficher des messages sur l’écran LCD. Les deux premiers paramètres indiquent la position de la ligne et de la colonne, le troisième est le message. Vous verrez maintenant s’afficher « Greetings! From SunFounder » sur l’écran LCD.

    # Afficher le message 'Greetings!' en haut à gauche (ligne 0, colonne 0)
LCD1602.write(0, 0, 'Greetings!')
# Afficher le message 'From SunFounder' sur la deuxième ligne (ligne 1, colonne 1)
LCD1602.write(1, 1, 'From SunFounder')
