2.1.5 Clavier
Introduction
Un clavier est un tableau rectangulaire de boutons. Dans ce projet, nous allons l’utiliser pour saisir des caractères.

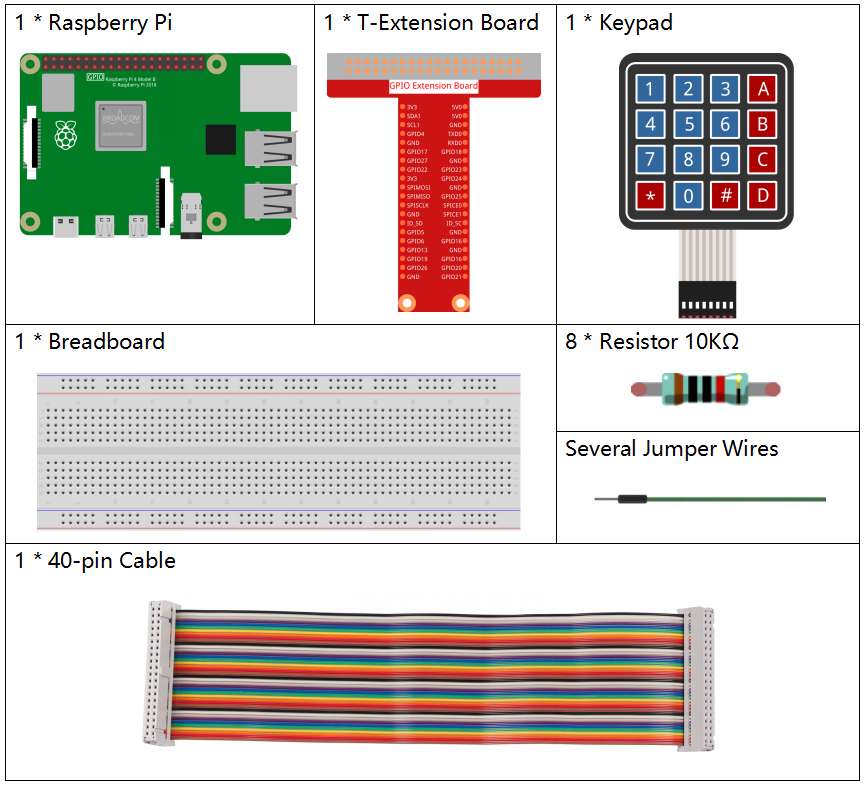

Composants
Principe

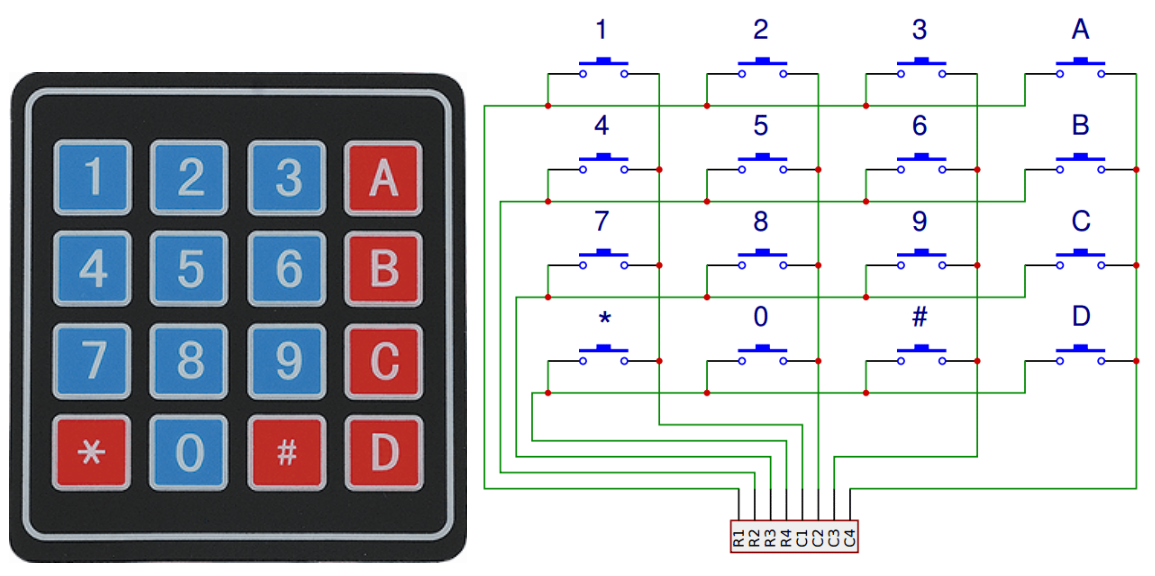

Clavier
Un clavier est un tableau rectangulaire de 12 ou 16 boutons de type OFF-(ON). Leurs contacts sont accessibles via un connecteur adapté pour une connexion par câble plat ou pour être inséré dans une carte de circuit imprimé. Dans certains claviers, chaque bouton est connecté à un contact distinct dans le connecteur, tandis que tous les boutons partagent une masse commune.
Le plus souvent, les boutons sont codés en matrice, ce qui signifie que chacun d’eux connecte une paire unique de conducteurs dans une matrice. Cette configuration est adaptée à un microcontrôleur, qui peut être programmé pour envoyer une impulsion de sortie sur chacun des quatre fils horizontaux à tour de rôle. Pendant chaque impulsion, il vérifie les quatre fils verticaux restants en séquence, afin de déterminer lequel, le cas échéant, transporte un signal. Des résistances pullup ou pulldown doivent être ajoutées aux fils d’entrée pour éviter que les entrées du microcontrôleur ne se comportent de manière imprévisible en l’absence de signal.

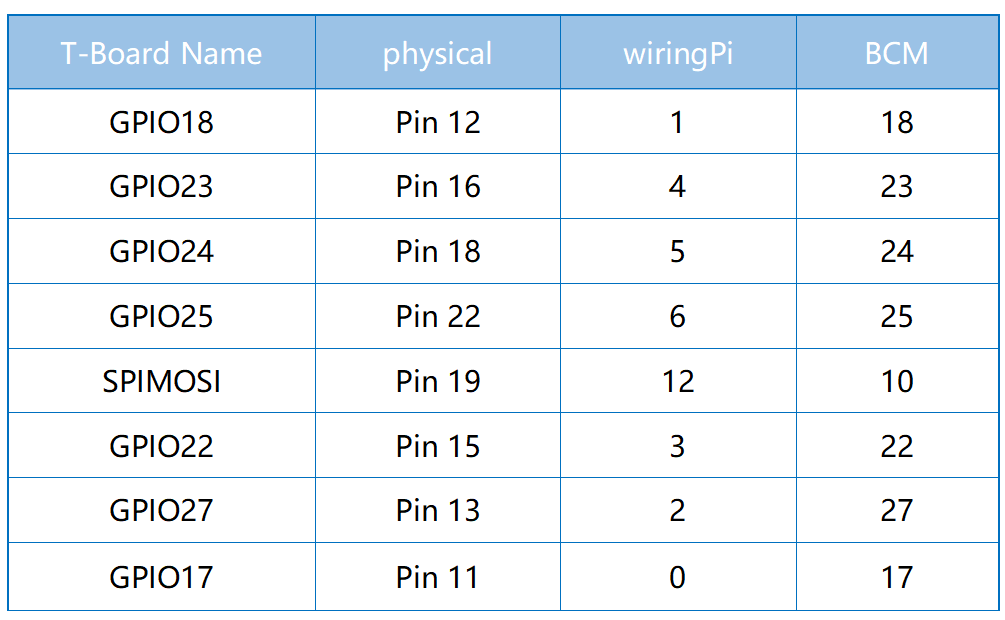

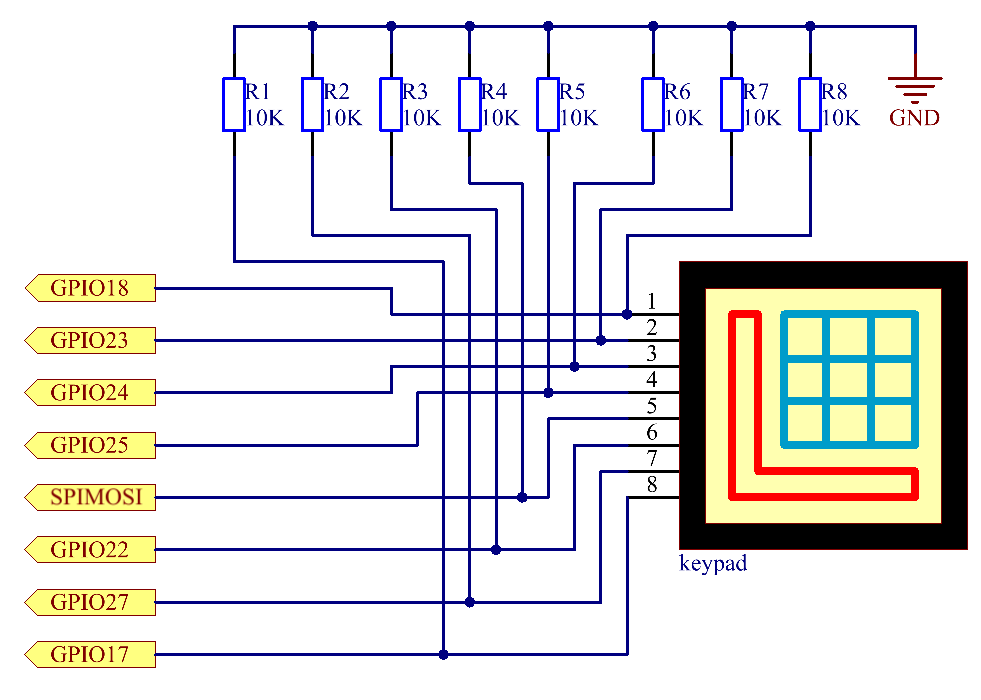

Schéma de câblage
Procédure expérimentale

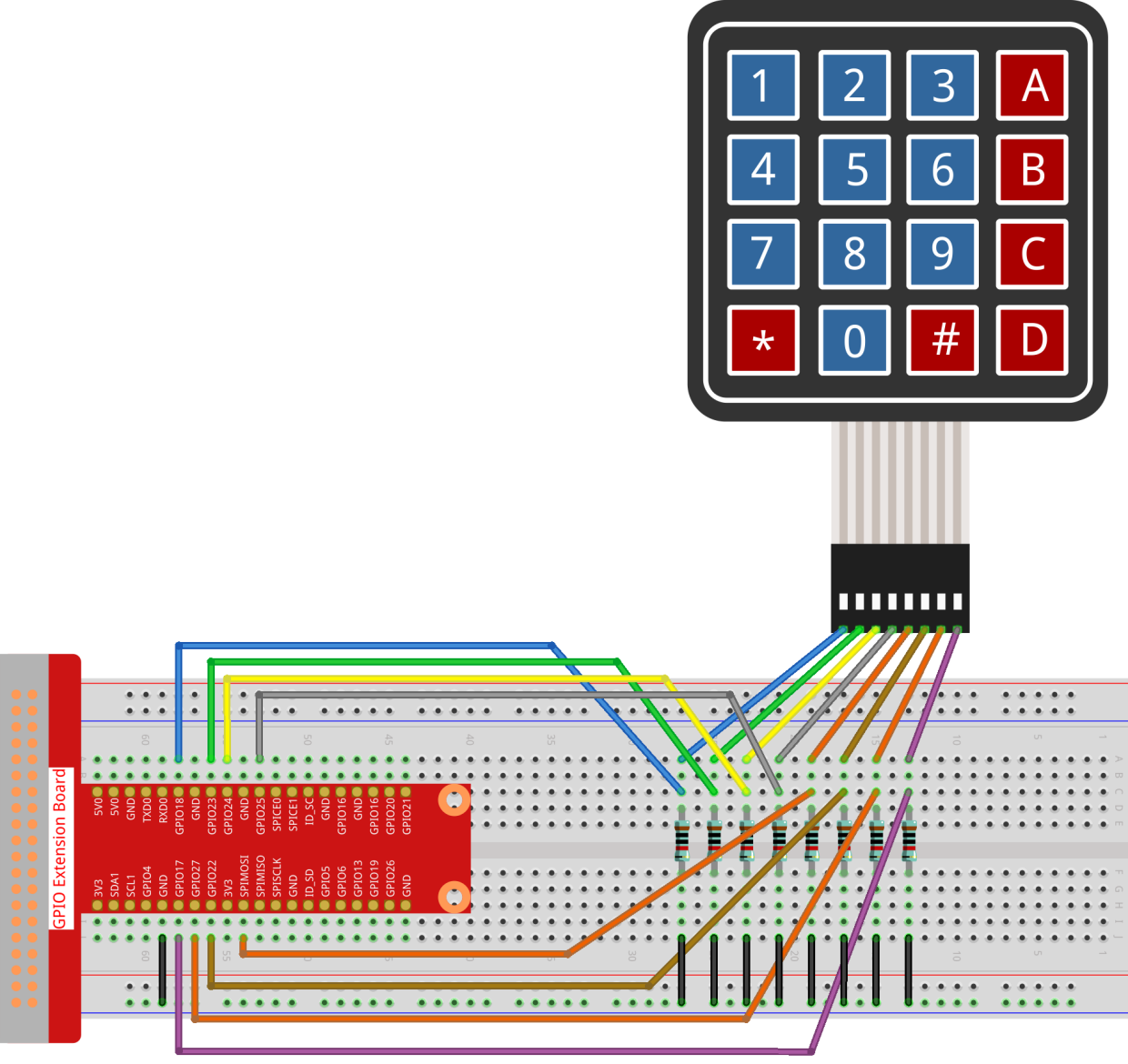

Étape 1 : Construisez le circuit.
Étape 2 : Ouvrez le fichier de code.
cd ~/davinci-kit-for-raspberry-pi/c/2.1.5/
Étape 3 : Compilez le code.
gcc 2.1.5_Keypad.cpp -lwiringPi
Étape 4 : Exécutez le programme.
sudo ./a.out
Après l’exécution du code, les valeurs des boutons pressés sur le clavier (valeur du bouton) seront affichées à l’écran.
Note
Si le programme ne fonctionne pas après exécution, ou si un message d’erreur s’affiche : "wiringPi.h: No such file or directory", veuillez vous référer à Le code C ne fonctionne pas ?.
Code
#include <wiringPi.h>
#include <stdio.h>
#define ROWS 4
#define COLS 4
#define BUTTON_NUM (ROWS * COLS)
unsigned char KEYS[BUTTON_NUM] {
'1','2','3','A',
'4','5','6','B',
'7','8','9','C',
'*','0','#','D'};
unsigned char rowPins[ROWS] = {1, 4, 5, 6};
unsigned char colPins[COLS] = {12, 3, 2, 0};
void keyRead(unsigned char* result);
bool keyCompare(unsigned char* a, unsigned char* b);
void keyCopy(unsigned char* a, unsigned char* b);
void keyPrint(unsigned char* a);
void keyClear(unsigned char* a);
int keyIndexOf(const char value);
void init(void) {
for(int i=0 ; i<4 ; i++) {
pinMode(rowPins[i], OUTPUT);
pinMode(colPins[i], INPUT);
}
}
int main(void){
unsigned char pressed_keys[BUTTON_NUM];
unsigned char last_key_pressed[BUTTON_NUM];
if(wiringPiSetup() == -1){ //when initialize wiring failed,print message to screen
printf("setup wiringPi failed !");
return 1;
}
init();
while(1){
keyRead(pressed_keys);
bool comp = keyCompare(pressed_keys, last_key_pressed);
if (!comp){
keyPrint(pressed_keys);
keyCopy(last_key_pressed, pressed_keys);
}
delay(100);
}
return 0;
}
void keyRead(unsigned char* result){
int index;
int count = 0;
keyClear(result);
for(int i=0 ; i<ROWS ; i++ ){
digitalWrite(rowPins[i], HIGH);
for(int j =0 ; j < COLS ; j++){
index = i * ROWS + j;
if(digitalRead(colPins[j]) == 1){
result[count]=KEYS[index];
count += 1;
}
}
delay(1);
digitalWrite(rowPins[i], LOW);
}
}
bool keyCompare(unsigned char* a, unsigned char* b){
for (int i=0; i<BUTTON_NUM; i++){
if (a[i] != b[i]){
return false;
}
}
return true;
}
void keyCopy(unsigned char* a, unsigned char* b){
for (int i=0; i<BUTTON_NUM; i++){
a[i] = b[i];
}
}
void keyPrint(unsigned char* a){
if (a[0] != 0){
printf("%c",a[0]);
}
for (int i=1; i<BUTTON_NUM; i++){
if (a[i] != 0){
printf(", %c",a[i]);
}
}
printf("\n");
}
void keyClear(unsigned char* a){
for (int i=0; i<BUTTON_NUM; i++){
a[i] = 0;
}
}
int keyIndexOf(const char value){
for (int i=0; i<BUTTON_NUM; i++){
if ((const char)KEYS[i] == value){
return i;
}
}
return -1;
}
Explication du Code
unsigned char KEYS[BUTTON_NUM] {
'1','2','3','A',
'4','5','6','B',
'7','8','9','C',
'*','0','#','D'};
unsigned char rowPins[ROWS] = {1, 4, 5, 6};
unsigned char colPins[COLS] = {12, 3, 2, 0};
Déclarez chaque touche du clavier matriciel dans le tableau KEYS[] et définissez les broches correspondant à chaque ligne et colonne.
while(1){
keyRead(pressed_keys);
bool comp = keyCompare(pressed_keys, last_key_pressed);
if (!comp){
keyPrint(pressed_keys);
keyCopy(last_key_pressed, pressed_keys);
}
delay(100);
}
Cette partie de la fonction principale lit et affiche la valeur de la touche pressée.
La fonction keyRead() lit l’état de chaque touche.
keyCompare() et keyCopy() sont utilisées pour vérifier si l’état de la touche a changé (c’est-à-dire, si une touche a été pressée ou relâchée).
keyPrint() affiche la valeur de la touche dont le niveau actuel est un niveau haut (la touche est pressée).
void keyRead(unsigned char* result){
int index;
int count = 0;
keyClear(result);
for(int i=0 ; i<ROWS ; i++ ){
digitalWrite(rowPins[i], HIGH);
for(int j =0 ; j < COLS ; j++){
index = i * ROWS + j;
if(digitalRead(colPins[j]) == 1){
result[count]=KEYS[index];
count += 1;
}
}
delay(1);
digitalWrite(rowPins[i], LOW);
}
}
Cette fonction assigne successivement un niveau haut à chaque ligne. Lorsque la touche correspondante dans la colonne est pressée, la colonne concernée reçoit un niveau haut. Après la boucle à deux niveaux, l’état des touches est compilé pour générer un tableau result[].

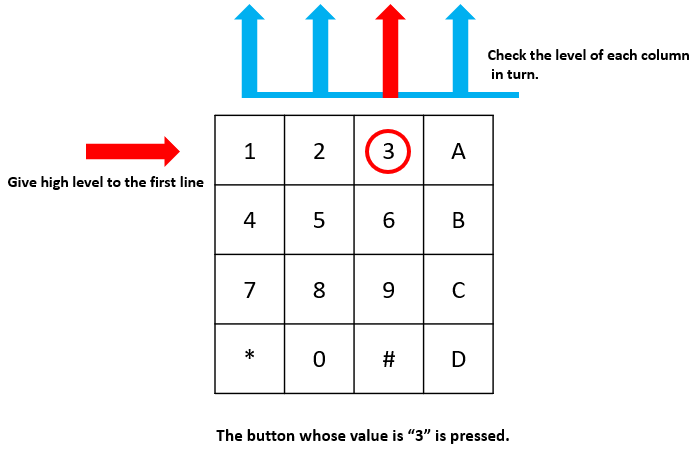

Lorsque le bouton 3 est pressé :
RowPin [0] writes in the high level, and colPin[2] gets the high level. ColPin [0], colPin[1], colPin[3] get the low level.
This gives us 0,0,1,0. When rowPin[1], rowPin[2] and rowPin[3] are written in high level, colPin[0]~colPin[4] will get low level.
Après la boucle de vérification, un tableau est généré :
result[BUTTON_NUM] {
0, 0, 1, 0,
0, 0, 0, 0,
0, 0, 0, 0,
0, 0, 0, 0};
bool keyCompare(unsigned char* a, unsigned char* b){
for (int i=0; i<BUTTON_NUM; i++){
if (a[i] != b[i]){
return false;
}
}
return true;
}
void keyCopy(unsigned char* a, unsigned char* b){
for (int i=0; i<BUTTON_NUM; i++){
a[i] = b[i];
}
}
Ces deux fonctions sont utilisées pour vérifier si l’état d’une touche a changé, par exemple si vous relâchez le bouton « 3 » ou si vous appuyez sur « 2 », keyCompare() renvoie false.
keyCopy() est utilisée pour réécrire la valeur actuelle du bouton dans le tableau a (last_key_pressed[BUTTON_NUM]) après chaque comparaison. Cela permet de les comparer à nouveau lors de la prochaine boucle.
void keyPrint(unsigned char* a){
//printf("{");
if (a[0] != 0){
printf("%c",a[0]);
}
for (int i=1; i<BUTTON_NUM; i++){
if (a[i] != 0){
printf(", %c",a[i]);
}
}
printf("\n");
}
Cette fonction est utilisée pour afficher la valeur de la touche actuellement pressée. Si la touche “1” est pressée, “1” sera affiché. Si la touche “1” et ensuite la touche “3” sont pressées, alors “1, 3” sera affiché.
