1.2.1 Aktiver Summer

Einführung

In diesem Projekt werden wir lernen, wie man einen aktiven Summer mit einem NPN-Transistor zum Piepen bringt.

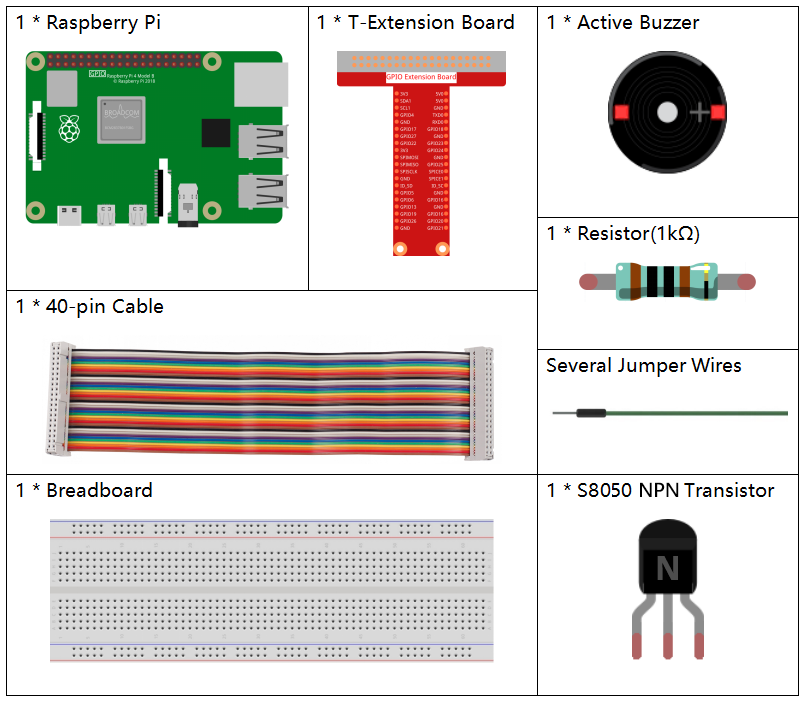

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Schaltplan

In diesem Experiment werden ein aktiver Summer, ein NPN-Transistor und ein 1-kΩ-Widerstand verwendet. Der Widerstand ist zwischen dem GPIO-Pin und der Basis des Transistors geschaltet, um den Basisstrom zu begrenzen und den Transistor zu schützen. Wenn GPIO17 des Raspberry Pi ein hohes Signal (3,3 V) ausgibt, geht der Transistor in die Sättigung, wodurch Strom durch den Summer fließt und dieser einen Ton erzeugt. Gibt der GPIO17 ein niedriges Signal (0 V) aus, wird der Transistor gesperrt und der Summer bleibt stumm.

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17

../_images/1.2.1_active_buzzer_schematic.png

Experimentelle Verfahren

Schritt 1: Bauen Sie den Schaltkreis auf. (Der aktive Summer hat einen weißen Tischetikettaufkleber auf der Oberfläche und eine schwarze Rückseite.)

../_images/1.2.1_ActiveBuzzer_circuit.png

Schritt 2: Öffnen Sie die Code-Datei.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Schritt 3: Ausführen.

sudo python3 1.2.1_ActiveBuzzer_zero.py

Wenn der Code ausgeführt wird, piept der Summer.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte Wenn gpiozero nicht funktioniert.

Code

Bemerkung

Sie können den unten stehenden Code Modifizieren/Zurücksetzen/Kopieren/Ausführen/Stoppen. Aber bevor Sie das tun, müssen Sie zum Quellcode-Pfad wie davinci-kit-for-raspberry-pi/python-pi5 gehen. Nachdem Sie den Code geändert haben, können Sie ihn direkt ausführen, um die Auswirkungen zu sehen.

#!/usr/bin/env python3
from gpiozero import Buzzer
from time import sleep

# Initialisieren Sie ein Buzzer-Objekt am GPIO-Pin 17
buzzer = Buzzer(17)

try:
    while True:
        # Summer einschalten
        print('Summer An')
        buzzer.on()
        sleep(0.1)  # Summer für 0,1 Sekunden eingeschaltet lassen

        # Summer ausschalten
        print('Summer Aus')
        buzzer.off()
        sleep(0.1)  # Summer für 0,1 Sekunden ausgeschaltet lassen

except KeyboardInterrupt:
    # Tastaturunterbrechung (Ctrl+C) sauber behandeln
    pass

Code-Erklärung

Diese Anweisungen importieren die Klasse Buzzer aus der Bibliothek gpiozero und die Funktion sleep aus dem Modul time.
```
#!/usr/bin/env python3
from gpiozero import Buzzer
from time import sleep
```
Diese Zeile erstellt ein Buzzer-Objekt, das an GPIO-Pin 17 am Raspberry Pi angeschlossen ist.
```
# Initialisieren Sie ein Buzzer-Objekt am GPIO-Pin 17
buzzer = Buzzer(17)
```

In einer unendlichen Schleife (while True) wird der Summer alle 0,1 Sekunden ein- und ausgeschaltet. print-Anweisungen bieten eine Konsolenausgabe für jede Aktion.

try:
    while True:
        # Summer einschalten
        print('Summer An')
        buzzer.on()
        sleep(0.1)  # Summer für 0,1 Sekunden eingeschaltet lassen

        # Summer ausschalten
        print('Summer Aus')
        buzzer.off()
        sleep(0,1)  # Summer für 0,1 Sekunden ausgeschaltet lassen

Dieser Abschnitt stellt sicher, dass das Programm mit einer Tastaturunterbrechung (Ctrl+C) sicher beendet werden kann, ohne einen Fehler zu verursachen.
```
except KeyboardInterrupt:
# Tastaturunterbrechung (Ctrl+C) sauber behandeln
pass
```
