1.1.3 LED-Balkendiagramm

Einführung

In diesem Projekt beleuchten wir die Lichter des LED-Balkendiagramms nacheinander.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

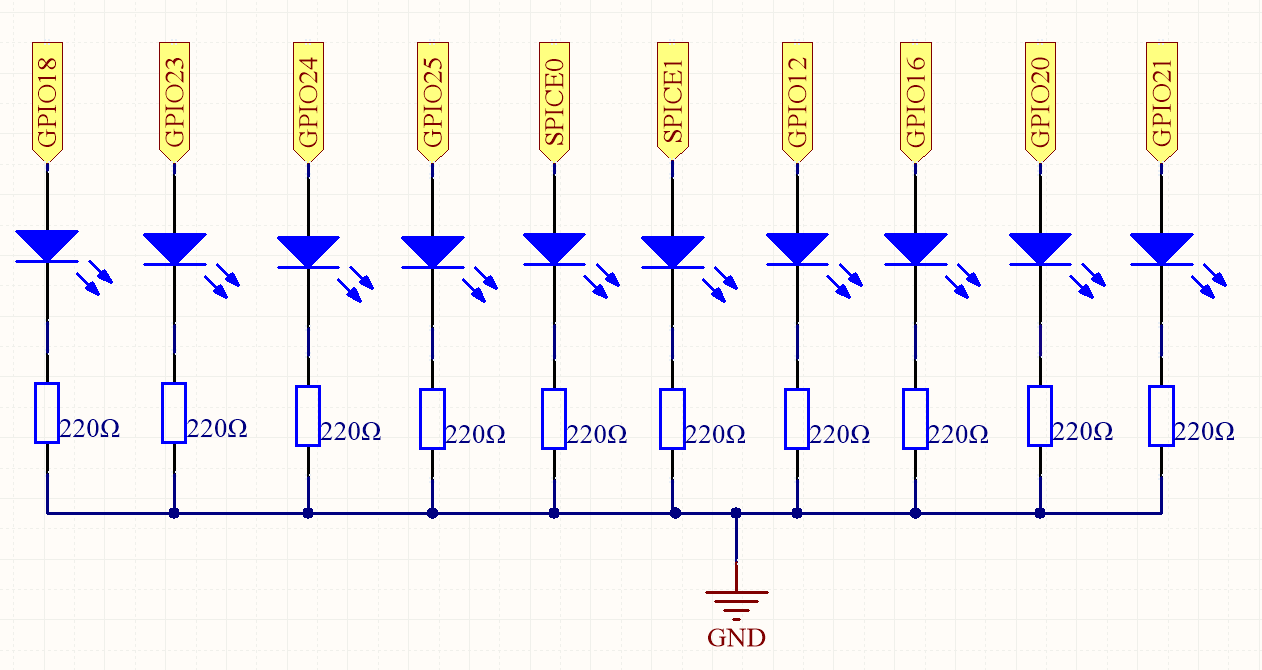

Schaltplan

T-Board Name	physical	wiringPi	BCM
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SPICE0	Pin 24	10	8
SPICE1	Pin 26	11	7
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	22
GPIO21	Pin 40	29	21

Experimentelle Verfahren

Schritt 1: Bauen Sie den Schaltkreis auf.

Bemerkung

Achten Sie auf die Richtung beim Anschließen. Wenn Sie es verkehrt herum anschließen, wird es nicht leuchten.

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Schritt 3: Führen Sie die ausführbare Datei aus.

sudo python3 1.1.3_LedBarGraph_zero.py

Nachdem der Code ausgeführt wurde, sehen Sie, dass die LEDs auf dem LED-Balken regelmäßig ein- und ausschalten.

Code

Bemerkung

Sie können den unten stehenden Code Modifizieren/Zurücksetzen/Kopieren/Ausführen/Stoppen. Aber bevor Sie das tun, müssen Sie zum Quellcode-Pfad wie davinci-kit-for-raspberry-pi/python-pi5 gehen. Nachdem Sie den Code geändert haben, können Sie ihn direkt ausführen, um die Auswirkungen zu sehen.

#!/usr/bin/env python3
from gpiozero import LED
from time import sleep

# Definieren Sie die GPIO-Pins, an denen die LEDs angeschlossen sind
led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

# Erstellen Sie LED-Objekte für jeden Pin
leds = [LED(pin) for pin in led_pins]

def odd_led_bar_graph():
    # Nacheinander die ungerade nummerierten LEDs beleuchten (Index 0, 2, 4, usw.)
    for i in range(5):
        j = i * 2  # Ungerade Index berechnen
        leds[j].on()  # Ungerade nummerierte LED einschalten
        sleep(0.3)    # Verzögerung für visuellen Effekt
        leds[j].off() # LED ausschalten

def even_led_bar_graph():
    # Nacheinander die gerade nummerierten LEDs beleuchten (Index 1, 3, 5, usw.)
    for i in range(5):
        j = i * 2 + 1  # Gerade Index berechnen
        leds[j].on()   # Gerade nummerierte LED einschalten
        sleep(0.3)     # Verzögerung für visuellen Effekt
        leds[j].off()  # LED ausschalten

def all_led_bar_graph():
    # Nacheinander alle LEDs einzeln beleuchten
    for led in leds:
        led.on()       # LED einschalten
        sleep(0.3)     # Verzögerung für visuellen Effekt
        led.off()      # LED ausschalten

def turn_off_all_leds():
    # Alle LEDs auf einmal ausschalten
    for led in leds:
        led.off()

try:
    # Hauptloop zum Durchlaufen der LED-Muster
    while True:
        odd_led_bar_graph()   # Ungerade nummerierte LEDs aktivieren
        sleep(0.3)            # Pause zwischen den Mustern
        even_led_bar_graph()  # Gerade nummerierte LEDs aktivieren
        sleep(0.3)            # Pause zwischen den Mustern
        all_led_bar_graph()   # Alle LEDs aktivieren
        sleep(0.3)            # Pause vor Neustart

except KeyboardInterrupt:
    # Unterbrechung (Ctrl+C) auf elegante Weise behandeln
    turn_off_all_leds()      # Sicherstellen, dass alle LEDs beim Beenden ausgeschaltet sind
    pass

Code-Erklärung

1. Diese Zeilen importieren die notwendigen Klassen und Funktionen. LED aus gpiozero zur LED-Steuerung und sleep aus time für Verzögerungen.

   #!/usr/bin/env python3
   from gpiozero import LED
   from time import sleep


2. Die Liste led_pins enthält die GPIO-Pinnummern. leds ist eine Liste von LED-Objekten, von denen jedes einem Pin in led_pins entspricht.

   # Definieren Sie die GPIO-Pins, an denen die LEDs angeschlossen sind
   led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

   # Erstellen Sie LED-Objekte für jeden Pin
   leds = [LED(pin) for pin in led_pins]


3. Lassen Sie die LED an der ungeraden Ziffer des LED-Balkendiagramms nacheinander aufleuchten.

   def odd_led_bar_graph():
       # Nacheinander die ungerade nummerierten LEDs beleuchten (Index 0, 2, 4, usw.)
       for i in range(5):
           j = i * 2  # Ungerade Index berechnen
           leds[j].on()  # Ungerade nummerierte LED einschalten
           sleep(0.3)    # Verzögerung für visuellen Effekt
           leds[j].off() # LED ausschalten


4. Lassen Sie die LED an der geraden Ziffer des LED-Balkendiagramms nacheinander aufleuchten.

   def even_led_bar_graph():
       # Nacheinander die gerade nummerierten LEDs beleuchten (Index 1, 3, 5, usw.)
       for i in range(5):
           j = i * 2 + 1  # Gerade Index berechnen
           leds[j].on()   # Gerade nummerierte LED einschalten
           sleep(0.3)     # Verzögerung für visuellen Effekt
           leds[j].off()  # LED ausschalten


5. Lassen Sie die LED am LED-Balkendiagramm nacheinander aufleuchten.

   def all_led_bar_graph():
       # Nacheinander alle LEDs einzeln beleuchten
       for led in leds:
           led.on()       # LED einschalten
           sleep(0.3)     # Verzögerung für visuellen Effekt
           led.off()      # LED ausschalten


6. Die Schleife while True durchläuft kontinuierlich die LED-Muster. Der except-Block behandelt ein KeyboardInterrupt (Ctrl+C) und stellt sicher, dass alle LEDs beim Beenden ausgeschaltet sind.

   try:
       # Hauptloop zum Durchlaufen der LED-Muster
       while True:
           odd_led_bar_graph()   # Ungerade nummerierte LEDs aktivieren
           sleep(0.3)            # Pause zwischen den Mustern
           even_led_bar_graph()  # Gerade nummerierte LEDs aktivieren
           sleep(0.3)            # Pause zwischen den Mustern
           all_led_bar_graph()   # Alle LEDs aktivieren
           sleep(0.3)            # Pause vor Neustart

   except KeyboardInterrupt:
       # Unterbrechung (Ctrl+C) auf elegante Weise behandeln
       turn_off_all_leds()      # Sicherstellen, dass alle LEDs beim Beenden ausgeschaltet sind
       pass
