Anklickbare Farbblöcke

Wir haben bereits versucht, einen anklickbaren Punkt zu zeichnen, um die LED zu steuern, also gehen wir noch einen Schritt weiter und zeichnen 3 farbige Quadrate, um die RGB-Farben anzupassen!

../_images/colorful_square.png

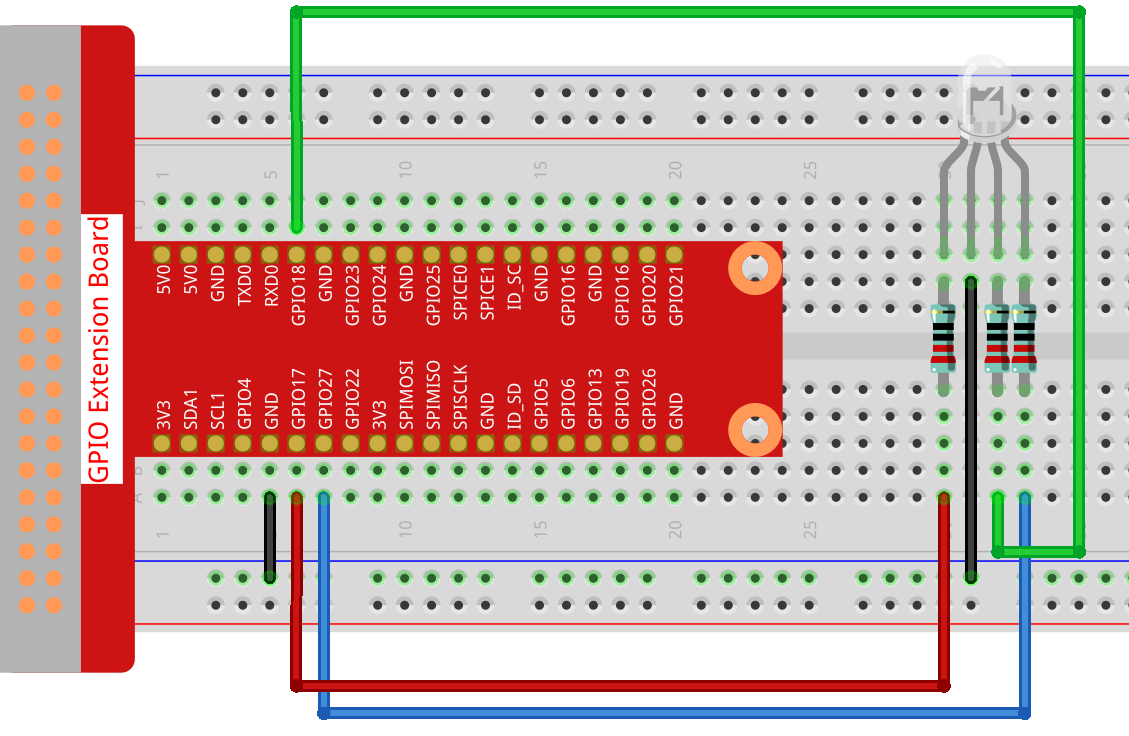

Verdrahtung

../_images/image613.png

Skizzieren

import processing.io.*; // use the GPIO library

int[] pins = { 17, 18, 27 };

void setup() {
    for (int i = 0; i < pins.length; i++) {
        GPIO.pinMode(pins[i], GPIO.OUTPUT);
    }
    size(300, 100);
    background(255);
}

void draw() {
    fill(255, 0, 0);
    rect(0, 0, width/3, height);

    fill(0,255,0);
    rect(width/3, 0, 2*width/3, height);

    fill(0,0,255);
    rect(2*width/3, 0, width, height);
}

void mouseClicked() {
    for (int i = 0; i < pins.length; i++) {
        GPIO.digitalWrite(pins[i],GPIO.LOW);
    }
    if (mouseX<width/3){
        GPIO.digitalWrite(pins[0],GPIO.HIGH);
    }else if (mouseX>width/3&&mouseX<2*width/3){
        GPIO.digitalWrite(pins[1],GPIO.HIGH);
    }else if (mouseX>2*width/3){
        GPIO.digitalWrite(pins[2],GPIO.HIGH);
    }
}

Wie es funktioniert?

Dieses Projekt hat viel mit Anklickbarer Punkt gemeinsam, außer dass es die Bedingungen für die Bestimmung des Mausklick-Ereignisses verfeinert.

Zeichnen Sie zuerst drei Farbblöcke in draw() , ermitteln Sie dann, welcher Farbblock basierend auf dem Wert von mouseX (der X-Achsen-Koordinate der Maus) angeklickt wurde, und lassen Sie schließlich RGB die entsprechende Farbe aufleuchten.

Was mehr?

Basierend auf der Zugabe von Licht können wir eine siebenfarbige RGB-LED-Anzeige erstellen - das Hinzufügen von Rot zu Grün erzeugt Gelb; Wenn man alle drei Primärfarben zusammen addiert, erhält man Weiß. Jetzt können Sie es selbst ausprobieren.

Weitere Informationen finden Sie unter Processing Reference.
