2.2.1 Fotowiderstand (MCP3008)

Bemerkung

Abhängig von deiner Kit-Version identifiziere bitte, ob du ADC0834 oder MCP3008 hast, und fahre mit dem entsprechenden Abschnitt fort.

Einführung

Der Fotowiderstand ist eine häufig verwendete Komponente zur Messung der Umgebungslichtintensität. Er hilft dem Controller, Tag und Nacht zu erkennen und ermöglicht Lichtsteuerungsfunktionen wie eine Nachtlampe. Dieses Projekt ähnelt stark dem Potentiometer – nur dass hier die Spannung in Abhängigkeit vom Licht gemessen wird.

Benötigte Komponenten

In diesem Projekt benötigen wir die folgenden Komponenten.

Funktionsprinzip

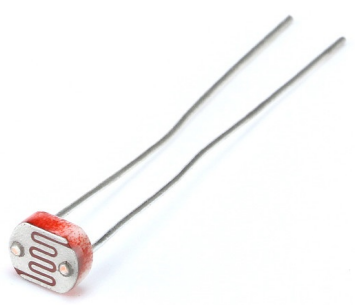

Ein Fotowiderstand oder eine Fotodiode ist ein lichtgesteuerter variabler Widerstand. Der Widerstand eines Fotowiderstands sinkt mit zunehmender Lichtintensität – er zeigt also Photoleitfähigkeit. Fotowiderstände können in lichtempfindlichen Detektorschaltungen sowie in Hell-/Dunkel-gesteuerten Schaltungen eingesetzt werden.

Schaltplan

T-Board-Name	Physisch	WiringPi	BCM
SPICE0	pin24	10	8
SPIMOSI	pin19	12	10
SPIMISO	pin21	13	9
SPISCLK	pin23	14	11
GPIO22	pin15	3	22

Experimentelle Schritte

Schritt 1: Baue die Schaltung auf.

Für C-Sprach-Nutzer

Schritt 2: Wechsle in den Quellcode-Ordner.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.1-2/

Schritt 3: Kompiliere den Code.

gcc 2.2.1_Photoresistor.c -o photoresistor -lwiringPi -lm

Schritt 4: Führe die ausführbare Datei aus.

./photoresistor

Während der Code läuft, ändert sich die Helligkeit der LED entsprechend der vom Fotowiderstand erfassten Lichtintensität.

Bemerkung

Falls es nach dem Start nicht funktioniert oder die Fehlermeldung „wiringPi.h: No such file or directory“ erscheint, siehe Installieren und Überprüfen von WiringPi.

Code

#include <wiringPi.h>
#include <wiringPiSPI.h>
#include <stdio.h>
#include <softPwm.h>

#define SPI_CHANNEL 0      // Verwende SPI-Kanal 0 (CE0)
#define SPI_SPEED   1000000 // 1 MHz SPI-Geschwindigkeit
#define LedPin      3       // GPIO3 (WiringPi) für LED-PWM

// ADC-Wert vom MCP3008 lesen, Kanal 0–7
int readMCP3008(int channel) {
    if (channel < 0 || channel > 7) return -1;

    unsigned char buffer[3];
    buffer[0] = 1;                          // Start-Bit
    buffer[1] = (8 + channel) << 4;         // SGL/DIF = 1, D2-D0 = Kanal
    buffer[2] = 0;

    wiringPiSPIDataRW(SPI_CHANNEL, buffer, 3);

    // Ergebnis kombinieren
    int result = ((buffer[1] & 3) << 8) | buffer[2];
    return result;
}

int main(void) {
    if (wiringPiSetup() == -1) {
        printf("wiringPi init fehlgeschlagen!\n");
        return 1;
    }

    if (wiringPiSPISetup(SPI_CHANNEL, SPI_SPEED) == -1) {
        printf("SPI-Setup fehlgeschlagen!\n");
        return 1;
    }

    softPwmCreate(LedPin, 0, 100); // Software-PWM initialisieren

    while (1) {
        int analogVal = readMCP3008(0); // Lese von CH0
        printf("ADC-Wert: %d\n", analogVal);

        // 10-Bit-ADC-Wert (0–1023) auf PWM-Bereich (0–100) skalieren
        int pwmVal = analogVal * 100 / 1023;
        softPwmWrite(LedPin, pwmVal);

        delay(100);
    }

    return 0;
}

Code-Erklärung

Der Code ist derselbe wie in Abschnitt 2.1.4 Potentiometer. Bei Fragen siehe bitte die Code-Erklärung unter 2.1.4 Potentiometer (MCP3008).

Für Python-Sprach-Nutzer

Schritt 2: Richte das SPI-Interface ein und installiere die spidev-Bibliothek (siehe SPI-Konfiguration für Details). Falls du diese Schritte bereits ausgeführt hast, kannst du sie überspringen.

Schritt 3: Wechsle in den Quellcode-Ordner.

cd ~/davinci-kit-for-raspberry-pi/python

Schritt 4: Führe die Datei aus.

sudo python3 2.2.1-2_photoresistor.py

Während der Code läuft, ändert sich die Helligkeit der LED entsprechend der vom Fotowiderstand erfassten Lichtintensität.

Warnung

Falls die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address erscheint, siehe Wenn gpiozero nicht funktioniert..

Code

#!/usr/bin/env python3

import RPi.GPIO as GPIO
import spidev
import time

# GPIO-Pin für PWM-LED
PWM_PIN = 22

# GPIO einrichten
GPIO.setmode(GPIO.BCM)
GPIO.setup(PWM_PIN, GPIO.OUT)

# PWM initialisieren (Frequenz = 1000Hz)
pwm = GPIO.PWM(PWM_PIN, 1000)
pwm.start(0)  # Start mit 0% Tastverhältnis

# SPI initialisieren (MCP3008 auf Bus 0, CE0)
spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1000000  # 1 MHz

# Funktion zum Lesen des MCP3008-ADC-Werts
def read_adc(channel):
    """
    Liest analogen Wert vom MCP3008 (Kanal 0–7)
    Rückgabe: 10-Bit-Wert (0–1023)
    """
    if channel < 0 or channel > 7:
        return -1
    r = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((r[1] & 3) << 8) | r[2]
    return value

# Hauptschleife: ADC lesen und PWM-Helligkeit setzen
try:
    while True:
        analogVal = read_adc(0)
        print(f"Wert = {analogVal}")

        # ADC-Wert (0–1023) auf Tastverhältnis (0–100) skalieren
        duty_cycle = analogVal * 100 / 1023
        pwm.ChangeDutyCycle(duty_cycle)

        time.sleep(0.2)

except KeyboardInterrupt:
    pass

finally:
    pwm.stop()
    GPIO.cleanup()
    spi.close()

Code-Erklärung

1. Importieren der benötigten Bibliotheken:

   • RPi.GPIO zur Steuerung der GPIO-Pins und zur PWM-Erzeugung.

   • spidev zur Kommunikation mit dem MCP3008 über SPI.

   • time zur Steuerung von Wartezeiten.

   #!/usr/bin/env python3

   import RPi.GPIO as GPIO
   import spidev
   import time


2. Konfiguration von GPIO-Pin 22 als PWM-Ausgang im BCM-Modus. Initialisierung der Software-PWM bei 1000 Hz mit einem Start-Tastverhältnis von 0%.

   # GPIO pin for PWM LED
   PWM_PIN = 22

   # Setup GPIO
   GPIO.setmode(GPIO.BCM)
   GPIO.setup(PWM_PIN, GPIO.OUT)

   # Initialize PWM (frequency = 1000Hz)
   pwm = GPIO.PWM(PWM_PIN, 1000)
   pwm.start(0)  # Start with 0% duty cycle


3. Einrichtung der SPI-Schnittstelle zum MCP3008 über Bus 0, CE0, mit einer Geschwindigkeit von 1 MHz.

   # Initialize SPI (MCP3008 on Bus 0, CE0)
   spi = spidev.SpiDev()
   spi.open(0, 0)
   spi.max_speed_hz = 1000000  # 1 MHz


4. Definition der Funktion read_adc(channel), die den ADC-Wert (0–1023) von einem angegebenen Kanal liest, indem drei Bytes gesendet und die Antwort dekodiert werden.

   # Function to read MCP3008 ADC value
   def read_adc(channel):
       """
       Read analog value from MCP3008 (channel 0–7)
       Returns: 10-bit value (0–1023)
       """
       if channel < 0 or channel > 7:
           return -1
       r = spi.xfer2([1, (8 + channel) << 4, 0])
       value = ((r[1] & 3) << 8) | r[2]
       return value


5. Hauptschleife:

   • Liest den analogen Eingang von Kanal 0.

   • Wandelt den Wert in ein PWM-Tastverhältnis (0–100%) um.

   • Steuert damit die LED-Helligkeit.

   • Wiederholt sich alle 0,2 Sekunden.

   # Main loop to read ADC and set PWM brightness
   try:
       while True:
           analogVal = read_adc(0)
           print(f"value = {analogVal}")

           # Scale ADC value (0–1023) to duty cycle (0–100)
           duty_cycle = analogVal * 100 / 1023
           pwm.ChangeDutyCycle(duty_cycle)

           time.sleep(0.2)


6. Bei Abbruch mit Strg+C werden PWM und GPIO korrekt gestoppt und die SPI-Verbindung geschlossen.

   except KeyboardInterrupt:
       pass

   finally:
       pwm.stop()
       GPIO.cleanup()
       spi.close()
