7. Canny-Kantenerkennung

In diesem Kapitel erfassen wir Echtzeitvideo mit Raspberry Pi + Picamera2 und führen eine Kantenerkennung mit dem Canny-Algorithmus von OpenCV durch. Die Kantenerkennung ist ein grundlegender Bestandteil der Computer Vision, und der Canny-Algorithmus gilt als eine der stabilsten und rauschresistentesten Methoden.

1. Was macht der Canny-Algorithmus?

In Bildern entsprechen Kanten normalerweise Stellen mit starken Intensitätsänderungen (Graustufen), zum Beispiel:

Objektumrisse
Grenzen zwischen hellen und dunklen Bereichen
Strukturelle Kantenlinien

Das Ziel der Canny-Kantenerkennung ist:

Kanteninformationen präzise zu extrahieren, während unnötige Störungen reduziert werden;
eine zuverlässige Grundlage für nachfolgende Verfahren wie Konturerkennung, Objektsegmentierung und geometrische Erkennung (z. B. Kreise, Rechtecke) zu schaffen;
in der Robotikvision wird sie häufig für Pfaderkennung und Hinderniserkennung verwendet.

2. Code ausführen

Wichtig

Stellen Sie vor dem Start sicher, dass:

das Pan-Tilt-Modul montiert ist
Sie Zugriff auf den Raspberry-Pi-Desktop haben
das Codepaket installiert ist
das Fusion HAT+ installiert und konfiguriert ist
OpenCV installiert ist

Detaillierte Anweisungen finden Sie unter 0. OpenCV einrichten.

Öffnen Sie das Terminal und geben Sie den folgenden Befehl ein:
```
cd ~/ai-lab-kit/opencv_python
python3 cv_7_canny.py
```
Tipp

Zusätzlich stellen wir cv_7_canny_video.py zur Verarbeitung von Videodateien sowie cv_7_canny_conbine.py bereit, um Echtzeitaufnahme und Video in einer kombinierten Ansicht zu verarbeiten.

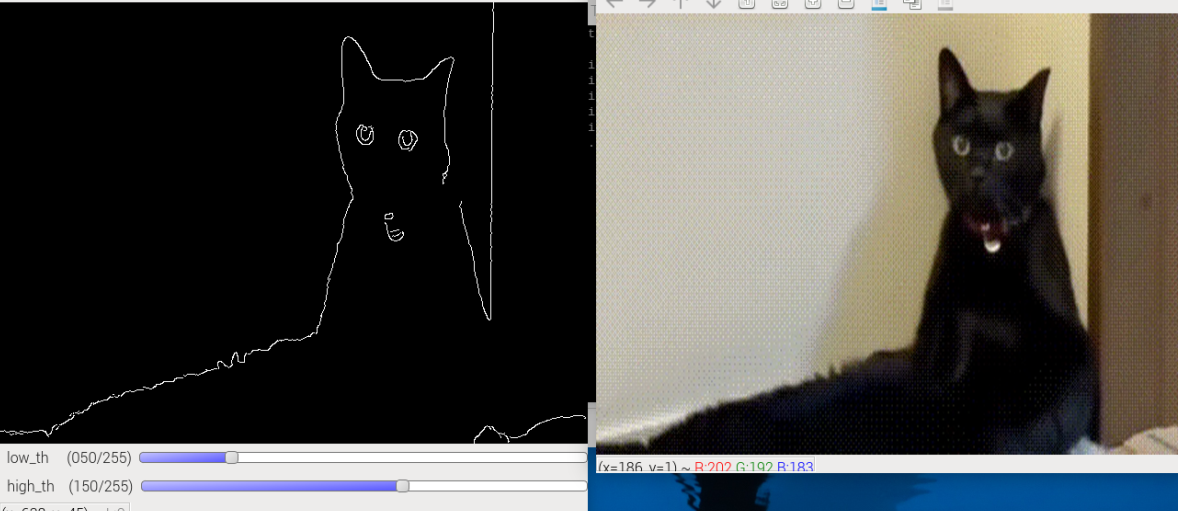

Wenn Sie das Programm ausführen, erscheinen zwei OpenCV-Fenster:
- Camera – zeigt das Live-Kamerabild
- Canny Edges – zeigt die in Echtzeit erkannten Kanten
Sie können die Schwellenwerte der Kantenerkennung mithilfe der Trackbars anpassen. Drücken Sie q oder schließen Sie ein Fenster, um das Programm zu beenden.

3. Vollständiger Code

from picamera2 import Picamera2
import cv2

# Empty callback function for trackbars (required by OpenCV API)
def _noop(x):
   pass

# -----------------------------
# Camera setup
# -----------------------------
picam2 = Picamera2()

# Create a preview configuration:
# size: resolution of the camera image
# format: XRGB8888 (4-channel image, similar to BGRA)
picam2.configure(
   picam2.create_preview_configuration(
      main={"size": (640, 480), "format": "XRGB8888"}
   )
)

# Start the camera
picam2.start()

# -----------------------------
# Create OpenCV windows
# -----------------------------
WIN_CAM = "Camera"        # window for original image
WIN_EDGE = "Canny Edges"  # window for edge detection result

cv2.namedWindow(WIN_CAM)
cv2.namedWindow(WIN_EDGE)

# -----------------------------
# Create trackbars to tune Canny thresholds
# -----------------------------
# low_th: lower threshold for Canny
# high_th: higher threshold for Canny
cv2.createTrackbar("low_th",  WIN_EDGE, 50, 255, _noop)
cv2.createTrackbar("high_th", WIN_EDGE, 150, 255, _noop)

print("Press 'q' to exit")

# -----------------------------
# Main loop
# -----------------------------
while True:
   # Capture one frame from the camera (BGRA format)
   frame_bgra = picam2.capture_array()

   # Convert BGRA to BGR for OpenCV processing
   frame_bgr = cv2.cvtColor(frame_bgra, cv2.COLOR_BGRA2BGR)

   # Convert the frame to grayscale
   gray = cv2.cvtColor(frame_bgr, cv2.COLOR_BGR2GRAY)

   # Apply Gaussian blur to reduce noise
   blurred = cv2.GaussianBlur(gray, (5, 5), 0)

   # Read current threshold values from trackbars
   low_th = cv2.getTrackbarPos("low_th", WIN_EDGE)
   high_th = cv2.getTrackbarPos("high_th", WIN_EDGE)

   # Ensure high_th is always larger than low_th
   if high_th <= low_th:
      high_th = low_th + 1
      cv2.setTrackbarPos("high_th", WIN_EDGE, high_th)

   # Perform Canny edge detection
   edges = cv2.Canny(blurred, low_th, high_th)

   # Show original camera image
   cv2.imshow(WIN_CAM, frame_bgr)

   # Show edge detection result
   cv2.imshow(WIN_EDGE, edges)

   # Process GUI events and keyboard input
   key = cv2.waitKey(1) & 0xFF

   # Press 'q' to exit the program
   if key == ord("q"):
      break

   # Exit if the user closes any OpenCV window
   if (cv2.getWindowProperty(WIN_CAM, cv2.WND_PROP_VISIBLE) < 1 or
      cv2.getWindowProperty(WIN_EDGE, cv2.WND_PROP_VISIBLE) < 1):
      break

# -----------------------------
# Cleanup
# -----------------------------
picam2.stop()             # Stop the camera
cv2.destroyAllWindows()   # Close all OpenCV windows

4. Code-Erklärung

Eine Callback-Funktion für die Trackbars definieren:
```
def _noop(x):
    pass
```
OpenCV-Trackbars benötigen eine Callback-Funktion. Da wir darin nichts ausführen müssen, genügt eine leere Funktion.
Picamera2 initialisieren und das Vorschauformat festlegen:
```
picam2 = Picamera2()
picam2.configure(
    picam2.create_preview_configuration(
        main={"size": (640, 480), "format": "XRGB8888"}
    )
)
picam2.start()
```
Dadurch wird die Raspberry-Pi-Kamera mit einer Auflösung von 640×480 gestartet. XRGB8888 ist ein 4-Kanal-Format, sodass die Frames BGRA-ähnlich sind.
Zwei OpenCV-Fenster erstellen:
```
WIN_CAM = "Camera"
WIN_EDGE = "Canny Edges"

cv2.namedWindow(WIN_CAM)
cv2.namedWindow(WIN_EDGE)
```
Ein Fenster zeigt das originale Kamerabild, das andere das Ergebnis der Canny-Kantenerkennung.
Trackbars erstellen, um die Canny-Schwellenwerte in Echtzeit anzupassen:
```
cv2.createTrackbar("low_th",  WIN_EDGE, 50, 255, _noop)
cv2.createTrackbar("high_th", WIN_EDGE, 150, 255, _noop)
```
- low_th: unterer Schwellenwert für Canny.
- high_th: oberer Schwellenwert für Canny.
Sie können diese Schieberegler verschieben, um die Empfindlichkeit der Kantenerkennung zu ändern.
Ein Frame erfassen und für die OpenCV-Verarbeitung konvertieren:
```
frame_bgra = picam2.capture_array()
frame_bgr = cv2.cvtColor(frame_bgra, cv2.COLOR_BGRA2BGR)
```
Die Kamera gibt ein 4-Kanal-Bild aus, daher konvertieren wir es in das Standard-3-Kanal-BGR-Format.
In Graustufen konvertieren und das Bild weichzeichnen:
```
gray = cv2.cvtColor(frame_bgr, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
```
- Canny arbeitet mit Graustufenbildern.
- Die Gaußsche Unschärfe reduziert Rauschen und verhindert zu viele falsche Kanten.

Trackbar-Werte lesen und gültig halten:

low_th = cv2.getTrackbarPos("low_th", WIN_EDGE)
high_th = cv2.getTrackbarPos("high_th", WIN_EDGE)

if high_th <= low_th:
    high_th = low_th + 1
    cv2.setTrackbarPos("high_th", WIN_EDGE, high_th)

Canny erwartet, dass high_th größer als low_th ist. Dieser Codeblock korrigiert die Werte automatisch, wenn sie zu nah beieinander liegen.

Canny-Kantenerkennung ausführen:
```
edges = cv2.Canny(blurred, low_th, high_th)
```
Canny hebt starke Kanten im Bild hervor. Niedrigere Schwellenwerte erkennen meist mehr Kanten, aber auch mehr Rauschen.
Beide Fenster anzeigen:
```
cv2.imshow(WIN_CAM, frame_bgr)
cv2.imshow(WIN_EDGE, edges)
```
Das linke Fenster zeigt das Live-Kamerabild, das andere die erkannten Kanten.

Abbruchbedingungen (q drücken oder Fenster schließen):

key = cv2.waitKey(1) & 0xFF
if key == ord("q"):
    break

if (cv2.getWindowProperty(WIN_CAM, cv2.WND_PROP_VISIBLE) < 1 or
    cv2.getWindowProperty(WIN_EDGE, cv2.WND_PROP_VISIBLE) < 1):
    break

Dadurch können Einsteiger das Programm auf zwei Arten beenden: über die Tastatur oder durch Schließen des Fensters.

Aufräumen:
```
picam2.stop()
cv2.destroyAllWindows()
```
Beenden Sie immer den Kamerastream und schließen Sie alle OpenCV-Fenster, um Ressourcen freizugeben.

5. Warum ist Canny nützlich?

Die Ausgabe von Canny eignet sich sehr gut für weitere Computer-Vision-Aufgaben:

Anwendung	Beschreibung
Konturerkennung	Verwenden Sie `cv2.findContours` auf dem Canny-Ergebnis, um Objektformen zu erhalten
Objektsegmentierung	Verwenden Sie Kanten als Grundlage, um Zielobjekte vom Hintergrund zu trennen
Formerkennung	Kombination mit Hough-Transformationen zur Erkennung von Kreisen, Linien usw.
Roboternavigation	Erkennung von Boden, Straßen oder Hindernisumrissen zur Unterstützung der Planung
OCR / Ziel-Lokalisierung	Textbereiche, QR-Codes und Marker besitzen oft klare Kantenstrukturen

Canny ist nicht nur „optisch beeindruckend“, sondern der Einstiegspunkt für viele weiterführende Computer-Vision-Pipelines.

6. Tipps zur Auswahl der Schwellenwerte

Szenario	low_th	high_th	Hinweise
Stabile Innenbeleuchtung	50	150	Allgemeiner Fall, stabile Ergebnisse
Starkes Licht & hoher Kontrast	100	200	Schwellenwerte erhöhen, um falsche Kanten zu reduzieren
Schwaches Licht, viel Rauschen	30	100	Niedrigere Schwellenwerte, um mehr Details zu erhalten
Sehr unscharfe Kanten	20	80	Schwellenwerte weiter senken, um die Kantenerkennung empfindlicher zu machen

Verwenden Sie die Trackbars, um schnell einen geeigneten Bereich einzustellen, und übernehmen Sie die Werte anschließend fest in Ihr Programm.

7. Erweiterte Übungen

Verwenden Sie cv2.findContours auf dem Canny-Ergebnis, um Objektkonturen zu zeichnen.
Ändern Sie die Größe des Gauß-Kernels und beobachten Sie, wie sich die Genauigkeit der Kantenerkennung verändert.
Testen Sie verschiedene Schwellenwerte bei schwacher und starker Beleuchtung, um den Effekt der Doppel-Schwellenwerte zu verstehen.
Nutzen Sie die Kantenkarte zur Formerkennung mit cv2.HoughLines (Linien) oder cv2.HoughCircles (Kreise).
