Ensamblar el Coche

Video

Pasos

Por favor, sigue los pasos a continuación para completar el ensamblaje del coche.

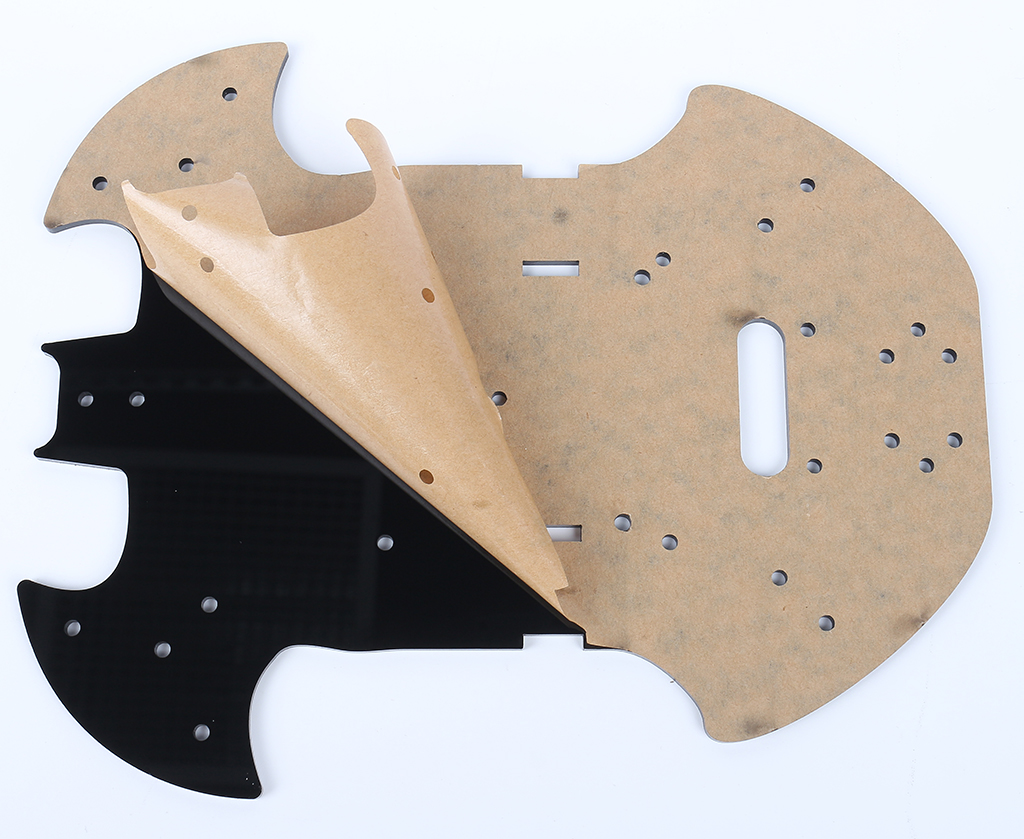

1. Retira la película protectora del acrílico.



2. Coloca la placa en la mesa como se muestra en la imagen, el lado con el mismo agujero que la placa R3, lo llamamos A; la parte trasera es B. Esto te ayudará a evitar errores durante el ensamblaje.

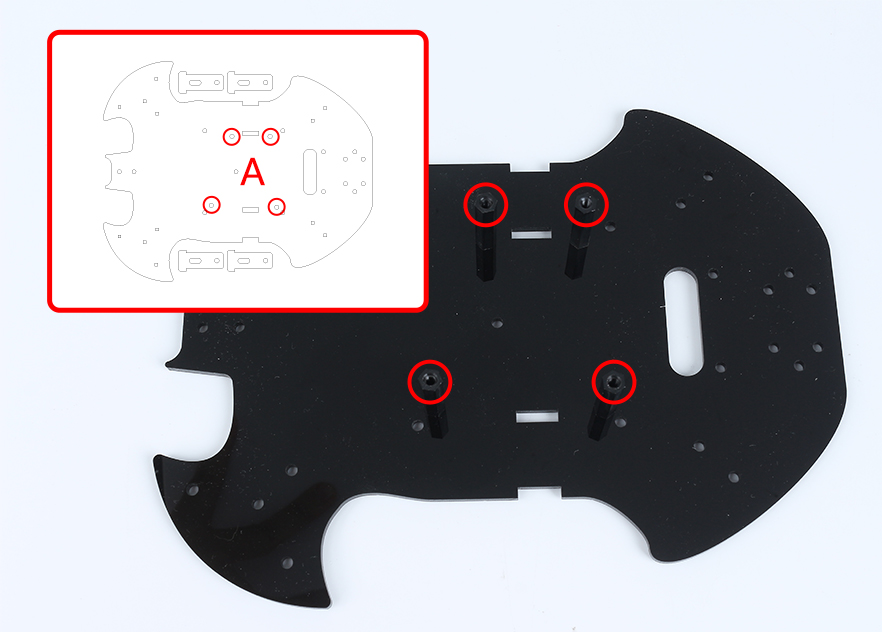

3. Monta el espaciador M3x24mm con tornillos M3x6mm en la posición que se muestra a continuación.

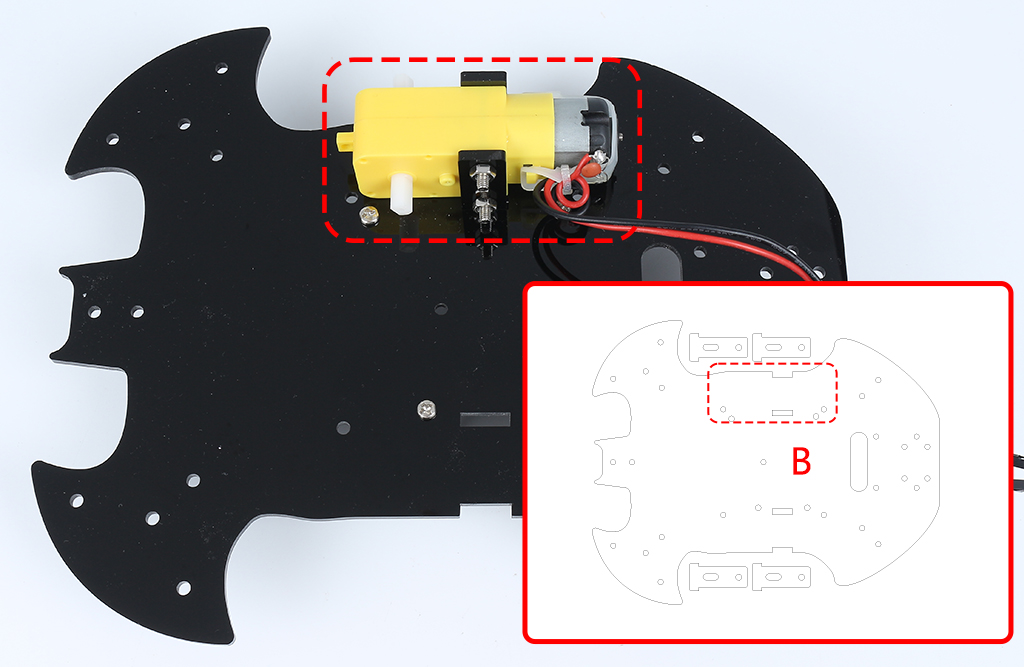

4. Gira al lado B, usa tornillos M3x30mm y tuercas M3 para fijar el Motor TT. 2 detalles aquí: 1 - el eje de salida está orientado hacia el lado en forma de murciélago; 2 - el cable del motor está orientado hacia el interior.

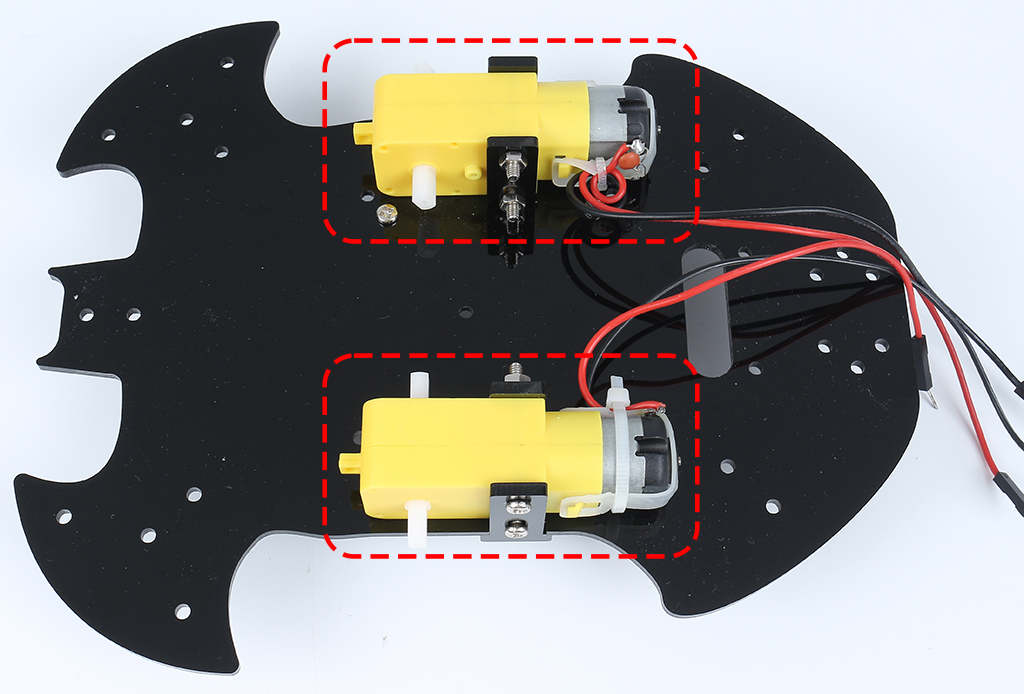

5. Monta otro Motor TT, la misma atención debe prestarse a la dirección del eje de salida y la dirección del cable.



6. Usa tornillos M3x6mm para montar el espaciador M3x10mm en la posición que se muestra a continuación.

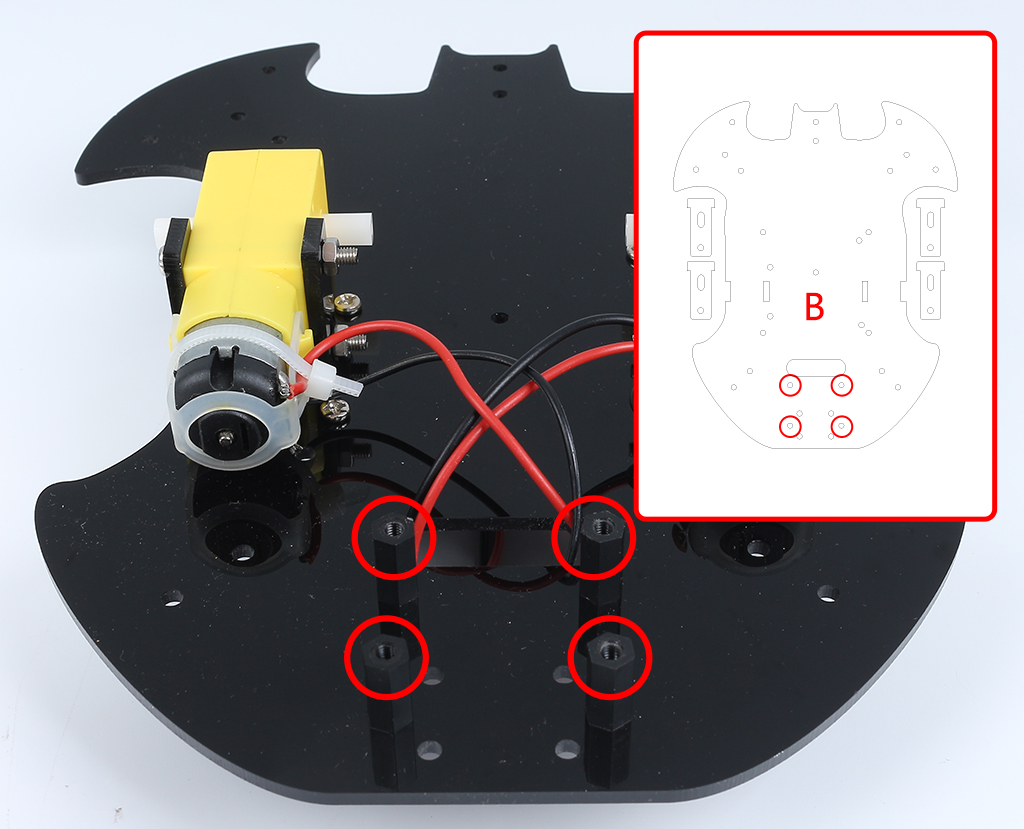

7. Fija el espaciador M2.5x11mm a la parte trasera del coche con tornillos M2.5x6mm.

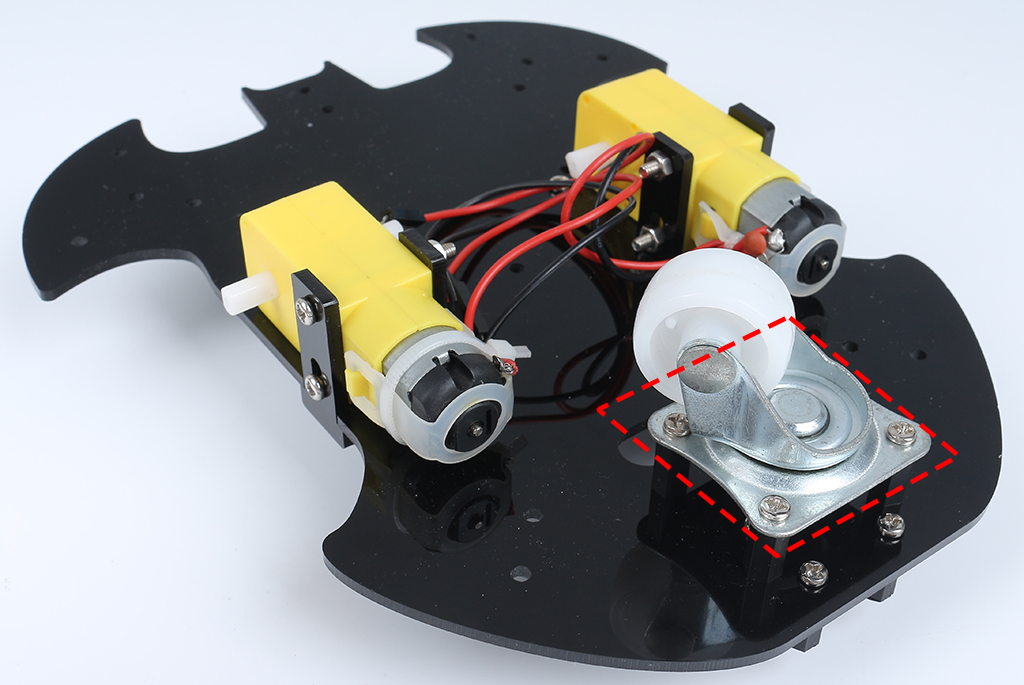

8. Usa tornillos M3x6mm para montar la rueda universal.

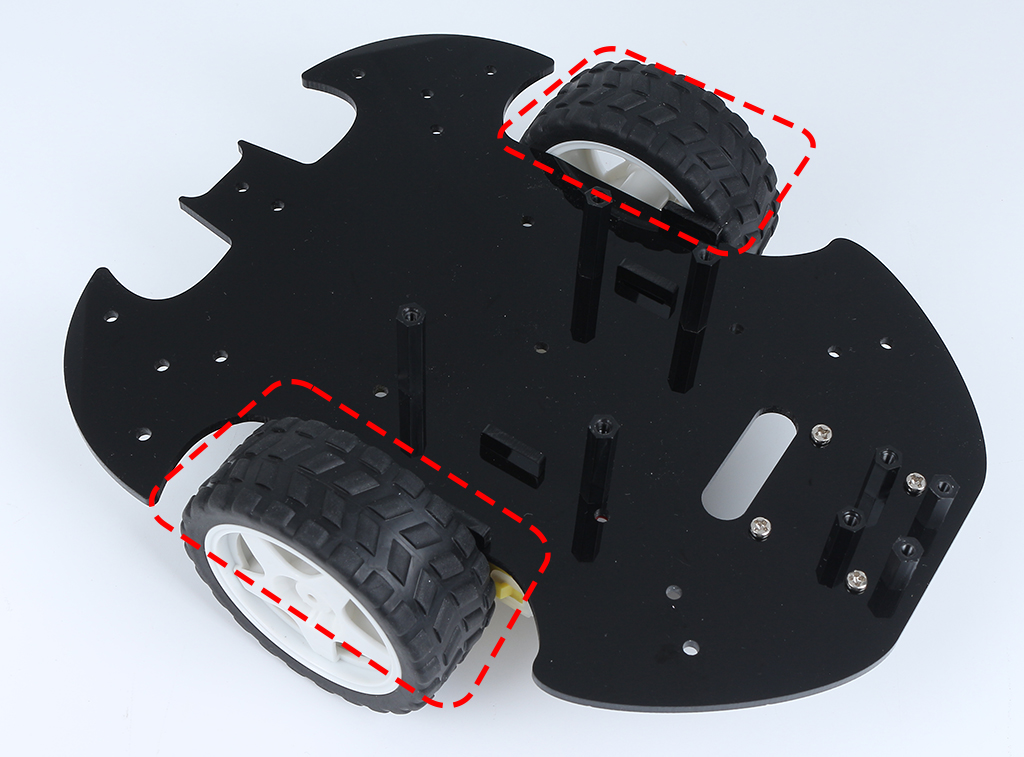

9. Colocando las 2 ruedas, la estructura básica del coche ha sido completada.

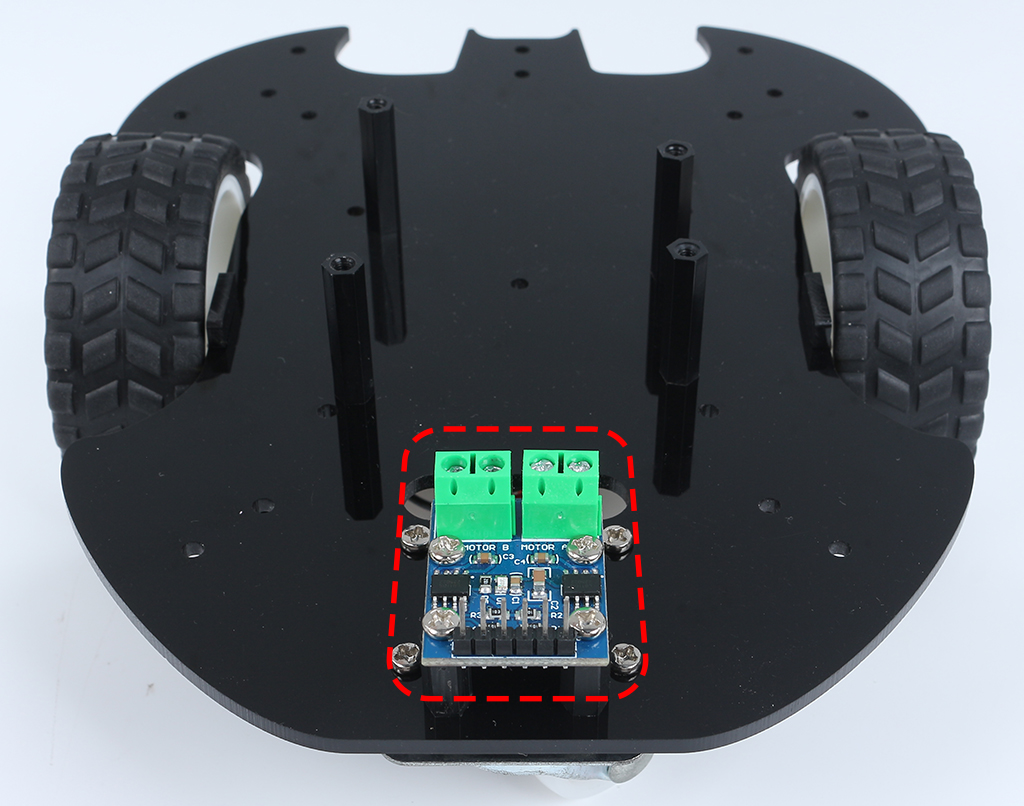

10. Fija el módulo L9110 con tornillos M2.5x6mm.



11. Ensambla los dos Módulos de Obstáculos IR con tornillos M3x10mm y tuercas M3.



12. Gira al lado B y fija el módulo de Seguimiento de Línea con cuatro tornillos M3x6mm y dos espaciadores M3x24mm.

    Nota

    Es aconsejable primero asegurar los espaciadores M3x24mm en el módulo de Seguimiento de Línea.

    Una nota importante a tener en cuenta: los pines del sensor de línea son un poco blandos y sobresalen un poco hacia los agujeros. Al atornillar los espaciadores M3x24mm, aplica una presión suave para apartar ligeramente los pines del sensor.

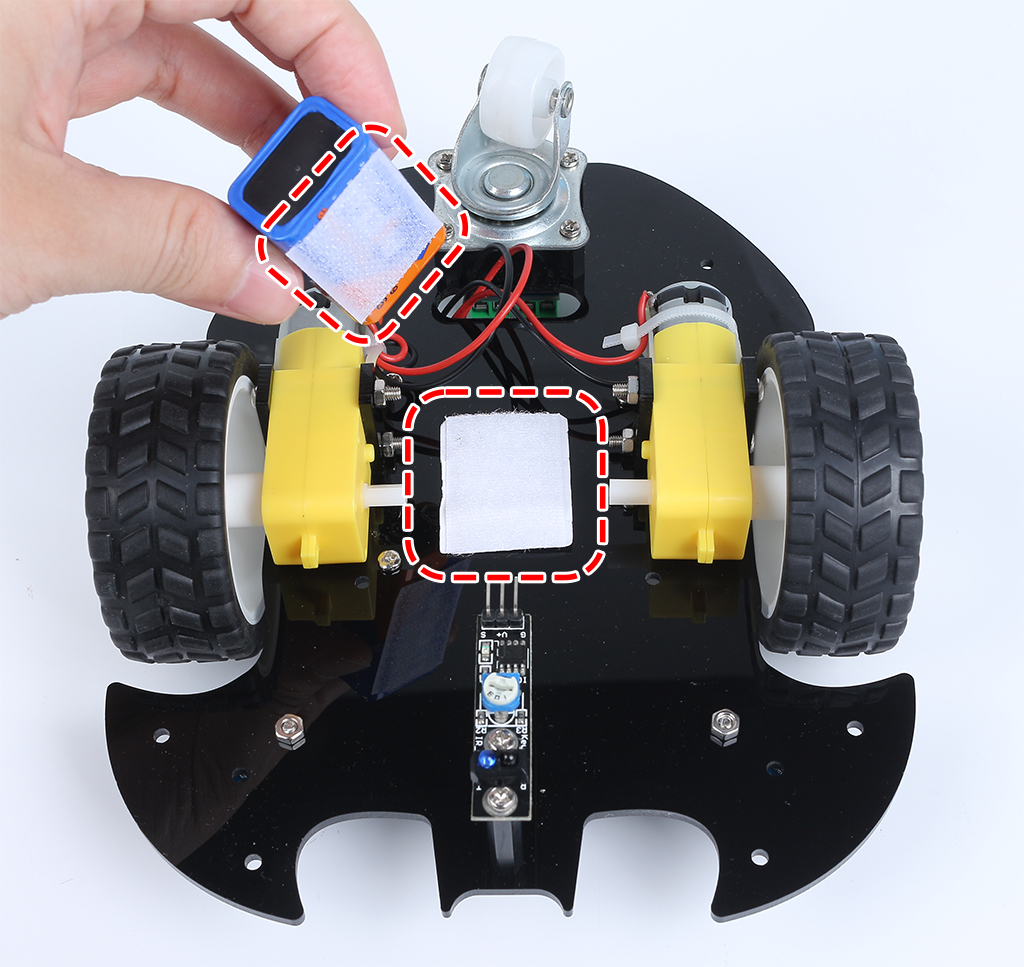

13. Pega el velcro en la batería de 9V y coloca el clip de batería. Pega la otra sección del Velcro en el coche para asegurar la batería.



14. Voltea al lado A y monta la placa R3 con tornillos M3x6mm.

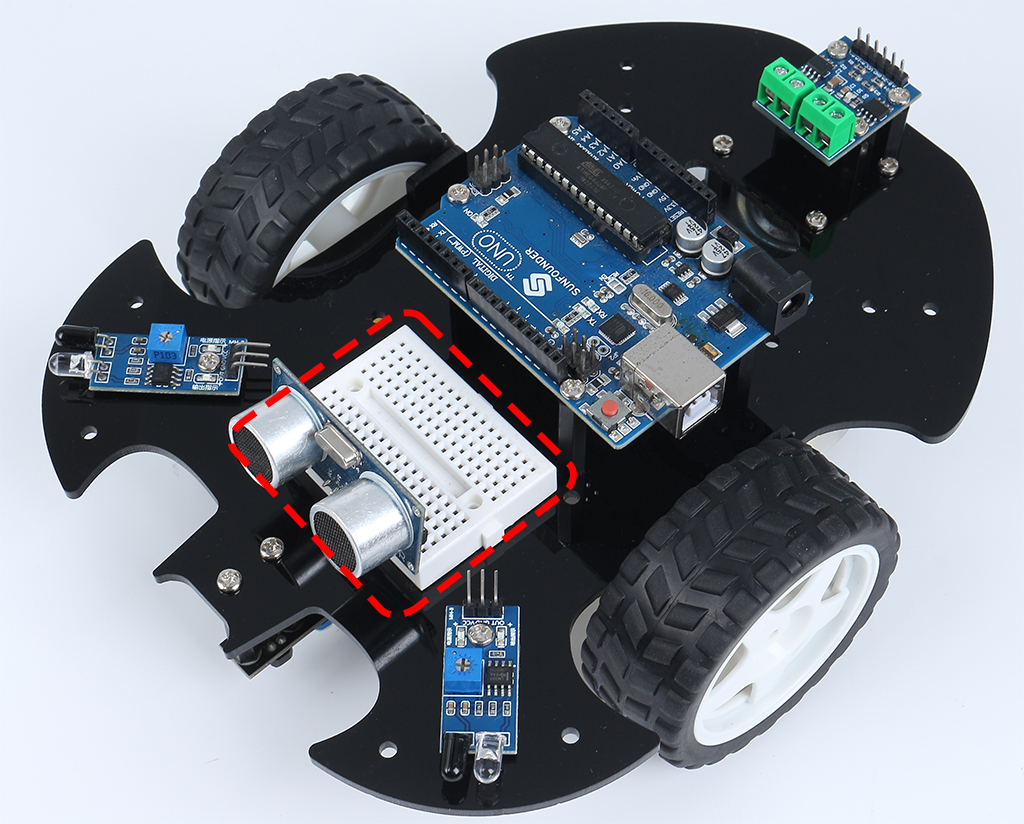

15. Fija la placa de prototipos en la parte delantera del coche. Después de esto, podrás agregar diferentes componentes (p. ej., módulo ultrasónico) a la placa de prototipos según lo requiera tu proyecto.



16. Poner en funcionamiento el coche también requiere cablearlo y escribir código, lo cual se explicará en las secciones siguientes.
