1.1 Hallo, LED!

Genauso wie das Ausdrucken von „Hallo, Welt!“ der erste Schritt beim Erlernen des Programmierens ist, so ist das Verwenden eines Programms zum Ansteuern einer LED die traditionelle Einführung in das Erlernen der physischen Programmierung.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

Arduino Uno R4 Minima

-

Breadboard

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

LED

KAUFEN

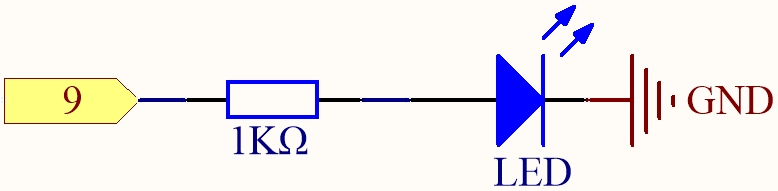

Schaltplan

../_images/circuit_1.1_led.png

Das Prinzip dieser Schaltung ist einfach, und die Stromrichtung ist in der Abbildung dargestellt. Wenn Pin 9 ein hohes Signal (5V) ausgibt, leuchtet die LED nach dem 1k Ohm-Strombegrenzungswiderstand auf. Wenn Pin 9 ein niedriges Signal (0V) ausgibt, erlischt die LED.

Verdrahtung

../_images/1.1_hello_led_bb.png

Code

Bemerkung

  • Sie können die Datei 1.1.hello_led.ino unter dem Pfad 3in1-kit\learning_project\1.1.hello_led öffnen.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

Nachdem der Code erfolgreich hochgeladen wurde, sehen Sie die LED blinken.

Wie funktioniert das?

Hier verbinden wir die LED mit dem digitalen Pin 9, daher müssen wir zu Beginn des Programms eine int-Variable namens ledpin deklarieren und ihr den Wert 9 zuweisen.

const int ledPin = 9;

Jetzt initialisieren Sie den Pin in der setup()-Funktion, wo Sie den Pin auf den Modus OUTPUT setzen müssen.

void setup() {
    pinMode(ledPin, OUTPUT);
}

In loop() wird digitalWrite() verwendet, um ein 5V-Hochpegelsignal für ledpin bereitzustellen, was zu einem Spannungsunterschied zwischen den LED-Pins führt und die LED zum Leuchten bringt.

digitalWrite(ledPin, HIGH);

Wenn das Pegelsignal auf LOW geändert wird, wird das Signal von ledPin auf 0 V zurückgesetzt, um die LED auszuschalten.

digitalWrite(ledPin, LOW);

Es wird ein Intervall zwischen Ein- und Ausschalten benötigt, damit die Menschen die Änderung sehen können. Daher verwenden wir den Code delay(1000), um den Controller 1000 ms lang nichts tun zu lassen.

delay(1000);
