1.2.1 アクティブブザー

はじめに

このプロジェクトでは、PNPトランジスタを使ってアクティブブザーを鳴らす方法を学びます。

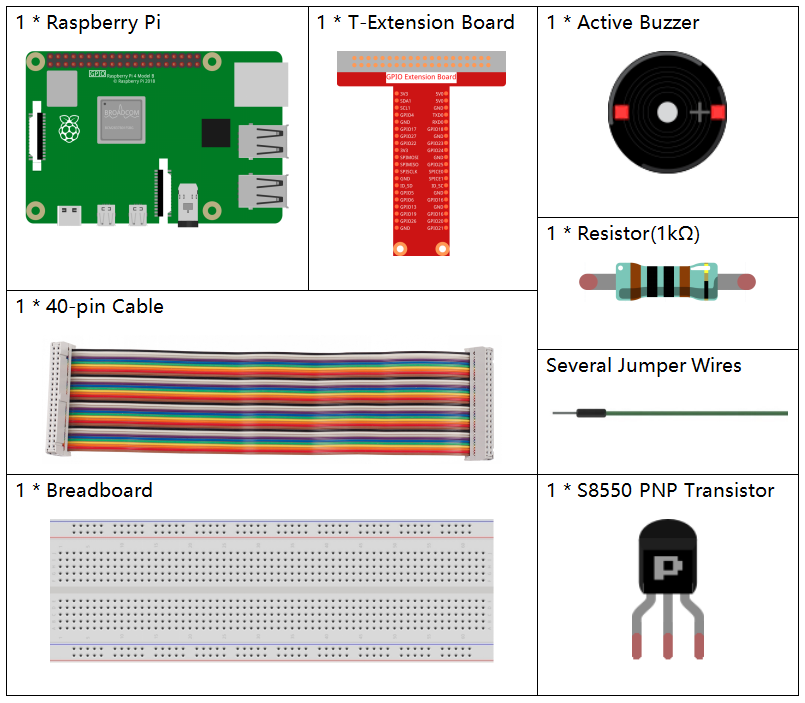

必要な部品

このプロジェクトには以下のコンポーネントが必要です。

../_images/list_1.2.1.png

キット全体を購入するのは確かに便利です。リンクはこちら：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから個別にも購入可能です。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

ブザー

-

トランジスタ

購入

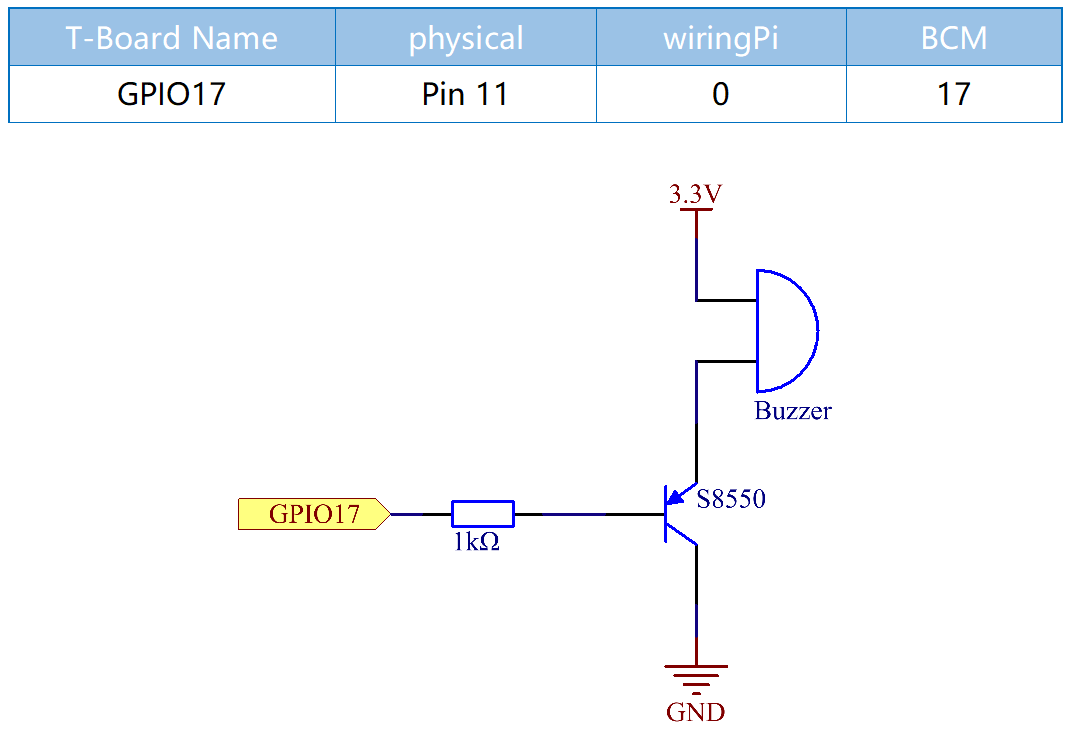

回路図

この実験では、アクティブブザー、PNPトランジスタ、そして1kの抵抗をトランジスタのベースとGPIOの間に使用します。プログラミングによってRaspberry PiのGPIO17出力が低レベル（0V）に設定されると、トランジスタは電流飽和によって導通し、ブザーが音を出します。しかし、高レベルがRaspberry PiのIOに供給されると、トランジスタは遮断され、ブザーは音を出さない。

../_images/image332.png

実験手順

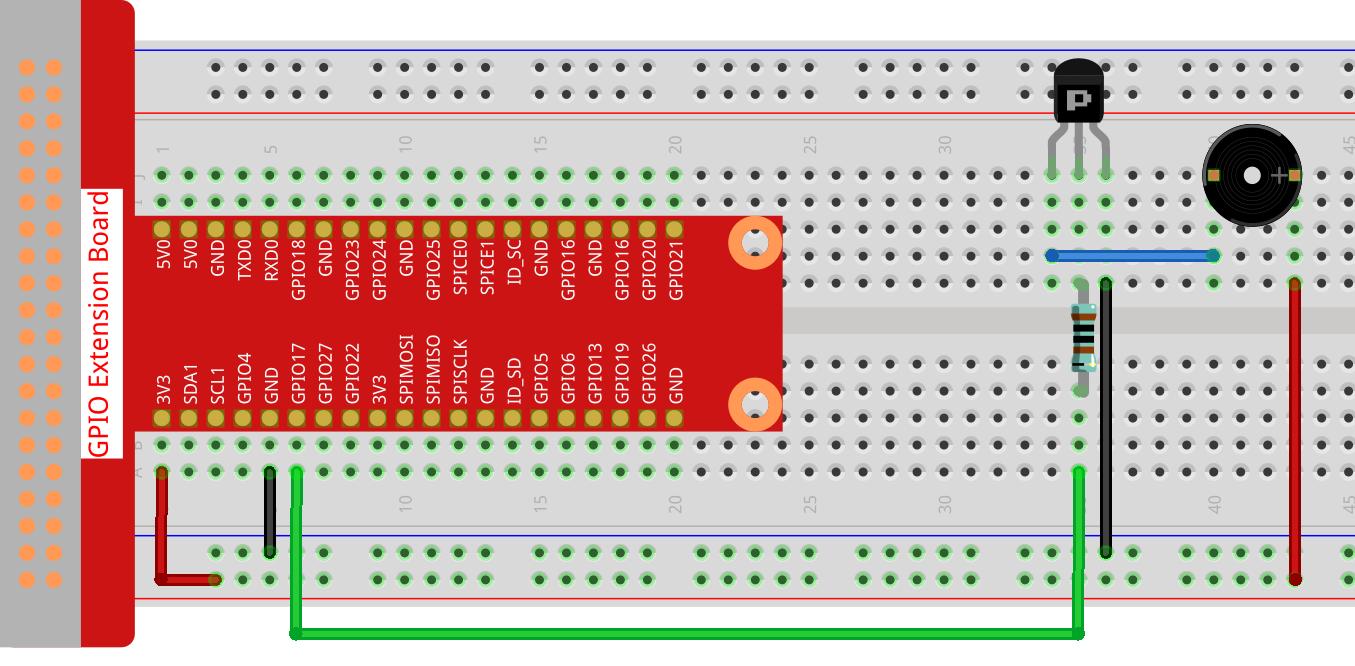

ステップ1: 回路を作成します。（アクティブブザーは表面に白いテーブルステッカー、裏面は黒です。）

../_images/image104.png

ステップ2: コードファイルを開きます。

cd ~/raphael-kit/python

ステップ3: 実行します。

sudo python3 1.2.1_ActiveBuzzer.py

コードが実行され、ブザーが鳴ります。

コード

注釈

下記のコードは 修正/リセット/コピー/実行/停止 が可能です。ただし、それ以前に raphael-kit/python のようなソースコードパスに移動する必要があります。コードを修正した後、その効果を直接確認することができます。

import RPi.GPIO as GPIO
import time

# Set GPIO17 as buzzer pin
BeepPin = 17

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(BeepPin, GPIO.OUT, initial=GPIO.HIGH)

def main():
    while True:
        # Buzzer on (Beep)
        print ('Buzzer On')
        GPIO.output(BeepPin, GPIO.LOW)
        time.sleep(0.1)
        # Buzzer off
        print ('Buzzer Off')
        GPIO.output(BeepPin, GPIO.HIGH)
        time.sleep(0.1)

def destroy():
    # Turn off buzzer
    GPIO.output(BeepPin, GPIO.HIGH)
    # Release resource
    GPIO.cleanup()

# If run this script directly, do:
if __name__ == '__main__':
    setup()
    try:
        main()
    # When 'Ctrl+C' is pressed, the program
    # destroy() will be  executed.
    except KeyboardInterrupt:
        destroy()

コード説明

GPIO.output(BeepPin, GPIO.LOW)

ブザーピンを低レベルに設定して、ブザーを鳴らします。

time.sleep(0.1)

0.1秒待ちます。このパラメータを変更することで、切替頻度を変更できます。

注釈

音の周波数ではありません。アクティブブザーは音の周波数を変更できません。

GPIO.output(BeepPin, GPIO.HIGH)

ブザーを停止します。

現象の画像

../_images/image105.jpeg
