1.1.7 I2C LCD1602

はじめに

LCD1602は、キャラクタータイプの液晶ディスプレイで、同時に32 (16×2)文字を表示することができます。

必要な部品

このプロジェクトでは、以下の部品が必要です。

../_images/list_i2c_lcd.png

一式を購入することは非常に便利です。以下のリンクから購入できます：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

また、以下のリンクから部品を個別に購入することもできます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

I2C LCD1602

購入

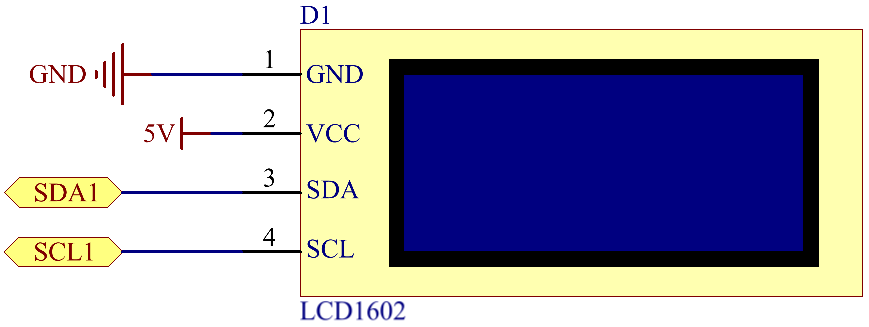

回路図

T-Board Name

physical

SDA1

Pin 3

SCL1

Pin 5
../_images/schematic_i2c_lcd.png

実験手順

ステップ 1: 回路を組む。

../_images/image96.png

ステップ 2: I2Cを設定する（ I²C 設定 を参照。I2Cが設定されている場合は、このステップをスキップしてください。）

ステップ 3: ディレクトリを変更する。

cd ~/raphael-kit/python/

ステップ 4: 実行する。

sudo python3 1.1.7_Lcd1602.py

コードが実行されると、LCDに Greetings!, From SunFounder と表示されます。

注釈

  • エラー FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1' が発生した場合、 I²C 設定 を参照してI2Cを有効にしてください。

  • ModuleNotFoundError: No module named 'smbus2' エラーが表示された場合、 sudo apt install python3-smbus2 を実行してください。

  • エラー OSError: [Errno 121] Remote I/O error が表示された場合、モジュールの配線が間違っているか、モジュールが壊れている可能性があります。

  • コードと配線に問題がない場合でも、LCDが内容を表示しない場合は、裏面のポテンショメータを回してコントラストを上げることができます。

コード

注釈

以下のコードは 変更/リセット/コピー/実行/停止 が可能です。しかし、それを行う前に、 raphael-kit/python のようなソースコードのパスに移動する必要があります。コードを変更した後、直接実行して効果を確認できます。

import LCD1602
import time

def setup():
    LCD1602.init(0x27, 1)   # init(slave address, background light)
    LCD1602.write(0, 0, 'Greetings!')
    LCD1602.write(1, 1, 'From SunFounder')
    time.sleep(2)

def destroy():
    LCD1602.clear()

if __name__ == "__main__":
    try:
        setup()
    except KeyboardInterrupt:
        destroy()

コード説明

import LCD1602

このファイルは、I2C LCD1602を制御するためのオープンソースファイルであり、簡単にI2C LCD1602を使用することができます。

LCD1602.init(0x27, 1)

この関数は、指定されたデバイスシンボルでI2Cシステムを初期化します。最初のパラメータはI2Cデバイスのアドレスで、i2cdetectコマンド（詳細は付録を参照）で検出できます。I2C LCD1602のアドレスは一般的に0x27です。

LCD1602.write(0, 0, 'Greetings!')

この関数内で、「Greetings!!」はLCDの行0+1、列0+1に印刷される文字です。 これで、LCDに「Greetings!! From SunFounder」と表示されます。

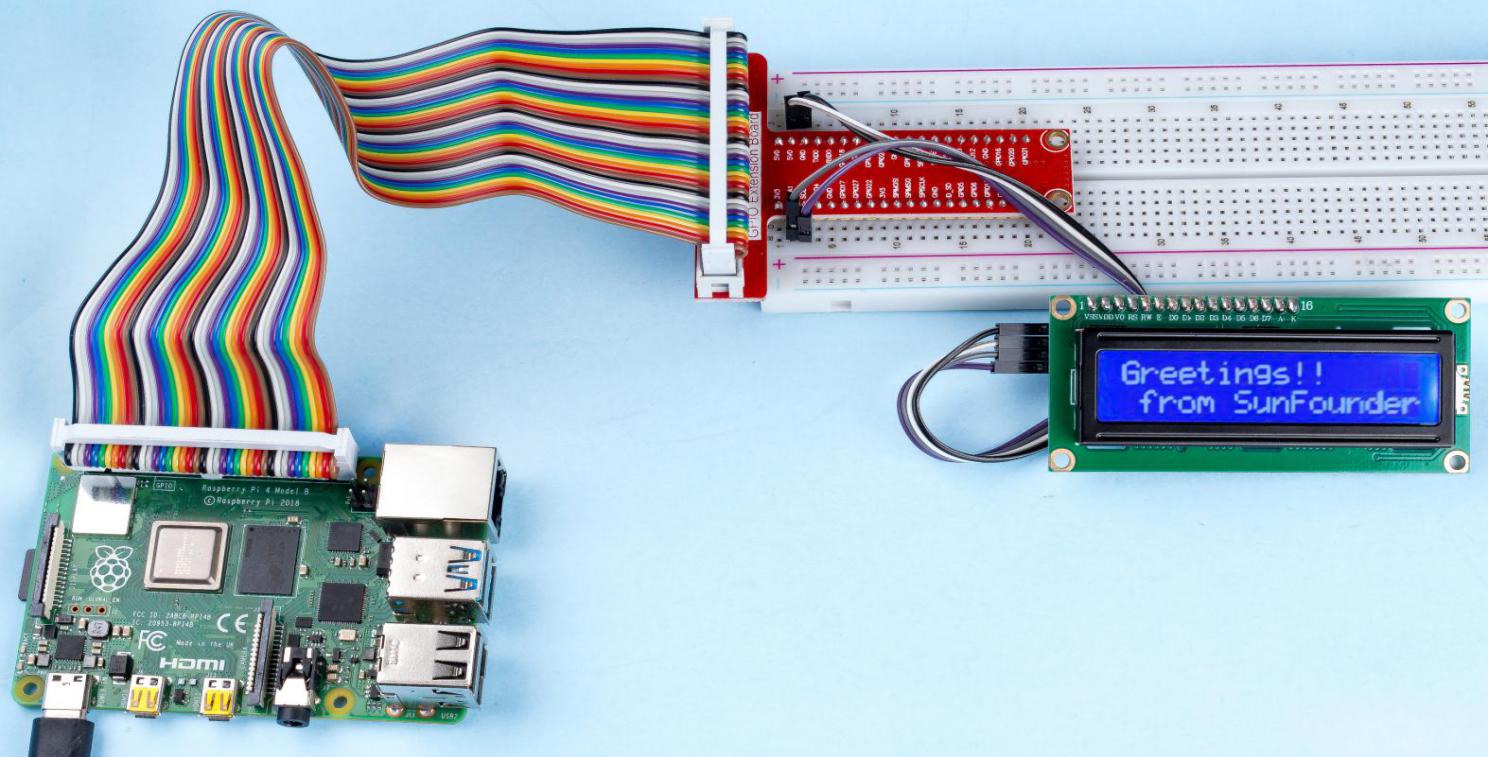

現象の画像

../_images/image97.jpeg
