1.1.5 Display a 7 segmenti a 4 cifre
Introduzione
Ora seguiamo insieme i passaggi per controllare il display a 7 segmenti a 4 cifre.
Componenti Necessari
Per questo progetto, avremo bisogno dei seguenti componenti.
È decisamente conveniente acquistare un kit completo, ecco il link:
Nome |
COMPONENTI NEL KIT |
LINK |
|---|---|---|
Raphael Kit |
337 |
Puoi anche acquistarli separatamente dai link sottostanti.
INTRODUZIONE AI COMPONENTI |
LINK D’ACQUISTO |
|---|---|
- |
|
Schema Elettrico
T-Board Name |
physical |
BCM |
GPIO17 |
Pin 11 |
17 |
GPIO27 |
Pin 13 |
27 |
GPIO22 |
Pin 15 |
22 |
SPIMOSI |
Pin 19 |
10 |
GPIO18 |
Pin 12 |
18 |
GPIO23 |
Pin 16 |
23 |
GPIO24 |
Pin 18 |
24 |
Procedure Sperimentali

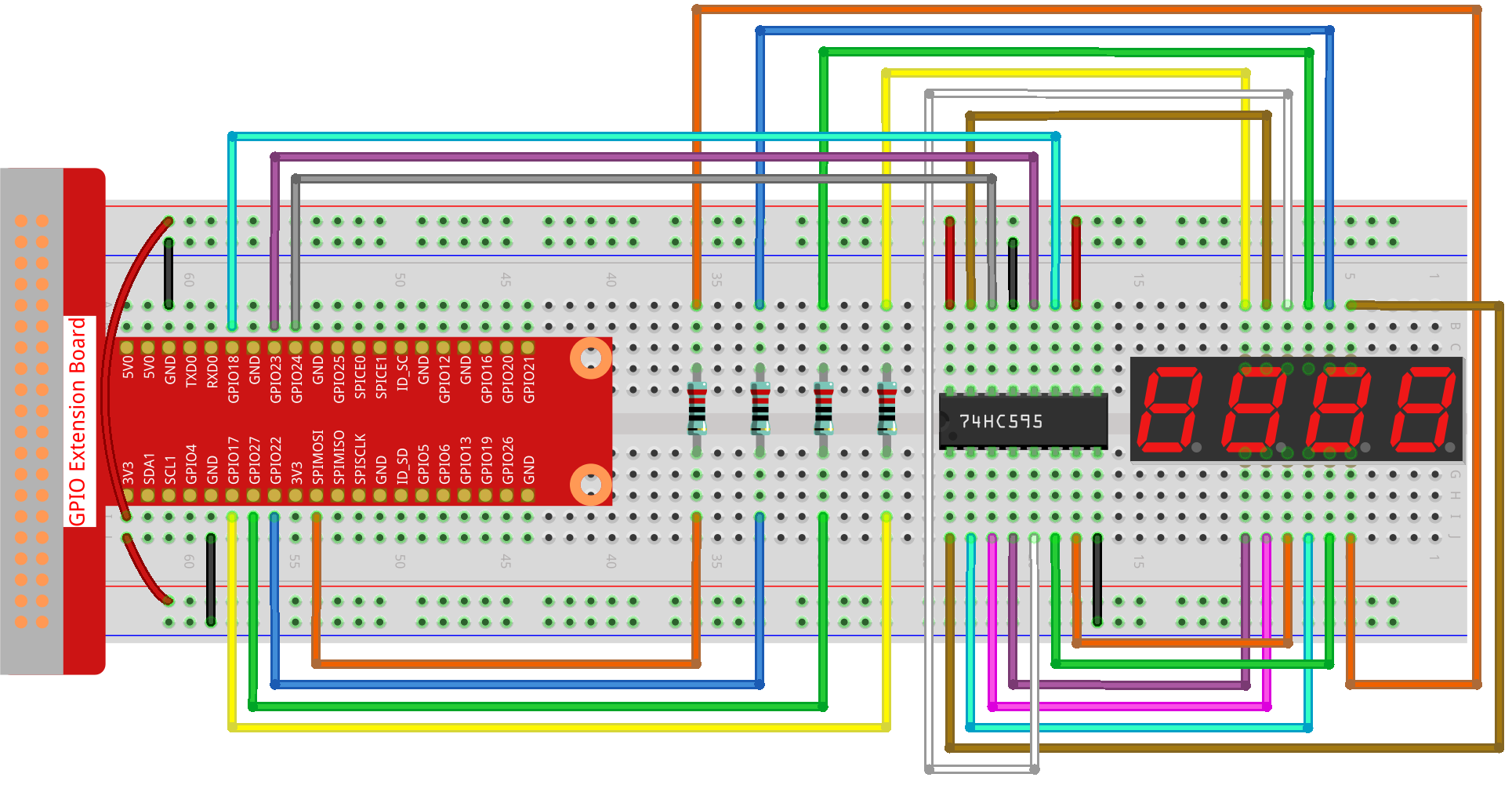

Passo 1: Costruisci il circuito.
Passo 2: Accedi alla cartella del codice.
cd ~/raphael-kit/python-pi5
Passo 3: Esegui il file eseguibile.
sudo python3 1.1.5_4-Digit_zero.py
Dopo l’esecuzione del codice, il programma inizia un conteggio, incrementando di 1 al secondo, e il display a 4 cifre visualizza il conteggio.
Avvertimento
Se viene visualizzato l’errore RuntimeError: Cannot determine SOC peripheral base address, fare riferimento a If gpiozero doesn’t work..
Code
Nota
Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima, devi andare nella directory del codice come raphael-kit/python-pi5. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.
#!/usr/bin/env python3
from gpiozero import OutputDevice
import time
import threading
# Definizione dei pin GPIO per il registro a scorrimento 74HC595
SDI = OutputDevice(24) # Ingresso Dati Seriali
RCLK = OutputDevice(23) # Clock del Registro
SRCLK = OutputDevice(18) # Clock del Registro a Scorrimento
# Definizione dei pin GPIO per la selezione delle cifre sul display a 7 segmenti
placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]
# Codici dei segmenti per i numeri 0-9 per il display a 7 segmenti
number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)
counter = 0 # Inizializzazione del contatore per la visualizzazione
timer1 = 0 # Inizializzazione del timer per l'incremento del contatore
def clearDisplay():
""" Clear the 7-segment display. """
for _ in range(8):
SDI.on()
SRCLK.on()
SRCLK.off()
RCLK.on()
RCLK.off()
def hc595_shift(data):
""" Shift a byte of data to the 74HC595 shift register. """
for i in range(8):
SDI.value = 0x80 & (data << i) # Imposta SDI alto/basso in base al bit di dati
SRCLK.on() # Genera un impulso di clock al Registro a Scorrimento
SRCLK.off()
RCLK.on() # Latch dei dati all'uscita generando un impulso di clock al Registro
RCLK.off()
def pickDigit(digit):
""" Select a digit for display on the 7-segment display. """
for pin in placePin:
pin.off() # Spegni tutti i pin di selezione della cifra
placePin[digit].on() # Accendi la cifra selezionata
def timer():
""" Timer function to increment the counter every second. """
global counter, timer1
timer1 = threading.Timer(1.0, timer) # Ripristina il timer per il prossimo incremento
timer1.start()
counter += 1 # Incrementa il contatore
print("%d" % counter) # Stampa il valore corrente del contatore
def setup():
""" Setup initial state and start the timer. """
global timer1
timer1 = threading.Timer(1.0, timer) # Inizializza e avvia il timer
timer1.start()
def loop():
""" Main loop to update the 7-segment display with counter value. """
global counter
while True:
for i in range(4): # Cicla attraverso ciascuna cifra
clearDisplay() # Cancella il display prima di impostare la nuova cifra
pickDigit(i) # Seleziona la cifra da visualizzare
# Scegli la cifra del contatore da visualizzare
digit = (counter // (10 ** i)) % 10
hc595_shift(number[digit]) # Trasferisci il valore della cifra al 74HC595
time.sleep(0.001) # Breve ritardo per la stabilità della visualizzazione
def destroy():
""" Cleanup GPIO resources and stop timer on exit. """
global timer1
timer1.cancel() # Ferma il timer
for device in [SDI, RCLK, SRCLK] + placePin:
device.close() # Chiudi i dispositivi GPIO
try:
setup() # Inizializza la configurazione
while True:
loop() # Avvia il ciclo principale
except KeyboardInterrupt:
# Gestisci l'interruzione dello script (es. Ctrl+C)
destroy() # Pulisci le risorse all'uscita
Spiegazione del Codice
Questi quattro pin controllano i pin del catodo comune dei display a 7 segmenti a 4 cifre.
# Definizione dei pin GPIO per la selezione delle cifre sul display a 7 segmenti placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]
Un array di codici di segmenti da 0 a 9 in esadecimale (catodo comune).
# Codici dei segmenti per i numeri 0-9 per il display a 7 segmenti number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)
Inizializza un timer che attiva la funzione
timerogni secondo. Questo imposta l’incremento ricorrente del contatore.def setup(): """ Setup initial state and start the timer. """ global timer1 timer1 = threading.Timer(1.0, timer) # Inizializza e avvia il timer timer1.start()
Dopo che il timer raggiunge 1.0s, la funzione Timer viene chiamata; incrementa di 1 il contatore e il timer viene nuovamente utilizzato per eseguirsi ripetutamente ogni secondo.
def timer(): """ Timer function to increment the counter every second. """ global counter, timer1 timer1 = threading.Timer(1.0, timer) # Ripristina il timer per il prossimo incremento timer1.start() counter += 1 # Incrementa il contatore print("%d" % counter) # Stampa il valore corrente del contatore
Trasferisce un byte di dati nel registro a scorrimento 74HC595, controllando i segmenti del display.
def hc595_shift(data): """ Shift a byte of data to the 74HC595 shift register. """ for i in range(8): SDI.value = 0x80 & (data << i) # Imposta SDI alto/basso in base al bit di dati SRCLK.on() # Genera un impulso di clock al Registro a Scorrimento SRCLK.off() RCLK.on() # Latch dei dati all'uscita generando un impulso di clock al Registro RCLK.off()
Aggiorna continuamente il display con il valore corrente del contatore, mostrando ciascuna cifra in sequenza.
def loop(): """ Main loop to update the 7-segment display with counter value. """ global counter while True: for i in range(4): # Cicla attraverso ciascuna cifra clearDisplay() # Cancella il display prima di impostare la nuova cifra pickDigit(i) # Seleziona la cifra da visualizzare digit = (counter // (10 ** i)) % 10 hc595_shift(number[digit]) # Trasferisci il valore della cifra al 74HC595 time.sleep(0.001) # Breve ritardo per la stabilità della visualizzazione
Cancella il display a 7 segmenti spegnendo tutti i segmenti prima di visualizzare la cifra successiva.
def clearDisplay(): """ Clear the 7-segment display. """ for _ in range(8): SDI.on() SRCLK.on() SRCLK.off() RCLK.on() RCLK.off()
Seleziona quale cifra del display a 7 segmenti attivare. Ogni cifra è controllata da un pin GPIO separato.
def pickDigit(digit): """ Select a digit for display on the 7-segment display. """ for pin in placePin: pin.off() # Spegni tutti i pin di selezione della cifra placePin[digit].on() # Accendi la cifra selezionata
Rilascia correttamente le risorse GPIO e ferma il timer quando il programma viene interrotto.
except KeyboardInterrupt: # Gestisci l'interruzione dello script (es. Ctrl+C) destroy() # Pulisci le risorse all'uscita
