2.1.6 Modulo Encoder Rotativo

Introduzione

In questo progetto, imparerai come funziona un Encoder Rotativo. Un encoder rotativo è un interruttore elettronico che genera una sequenza regolare di impulsi temporizzati. Quando viene utilizzato con un IC, può essere impiegato per operazioni come incremento, decremento, scorrimento di pagine e altre azioni come lo scorrimento del mouse o la selezione dei menu.

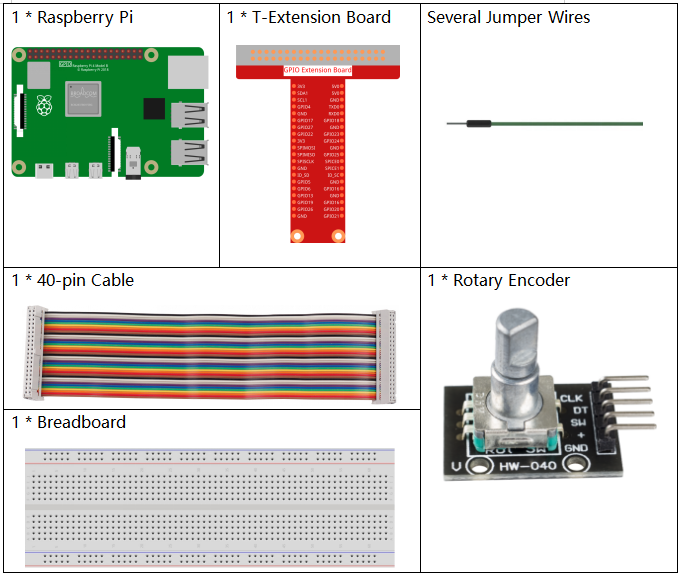

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente comodo acquistare un kit completo, ecco il link:

Nome	ARTICOLI IN QUESTO KIT	LINK
Kit Raphael	337	Raphael Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Modulo Encoder Rotativo	ACQUISTA

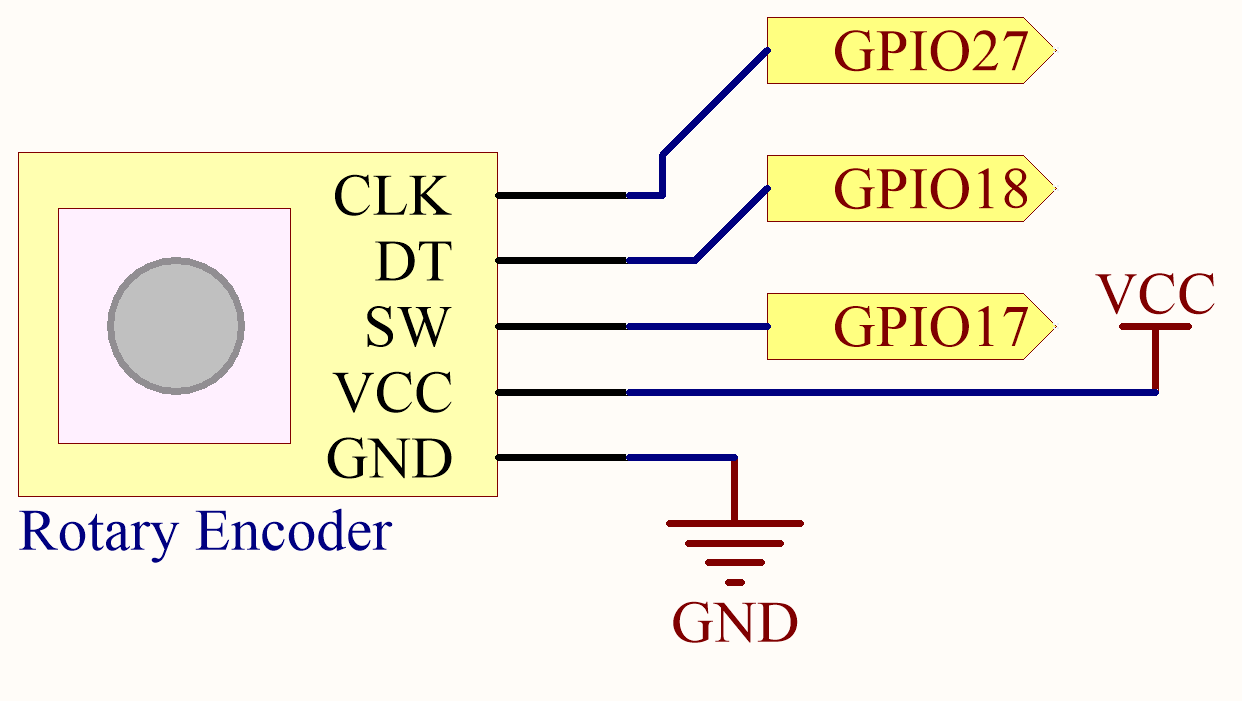

Schema Elettrico

Procedure Sperimentali

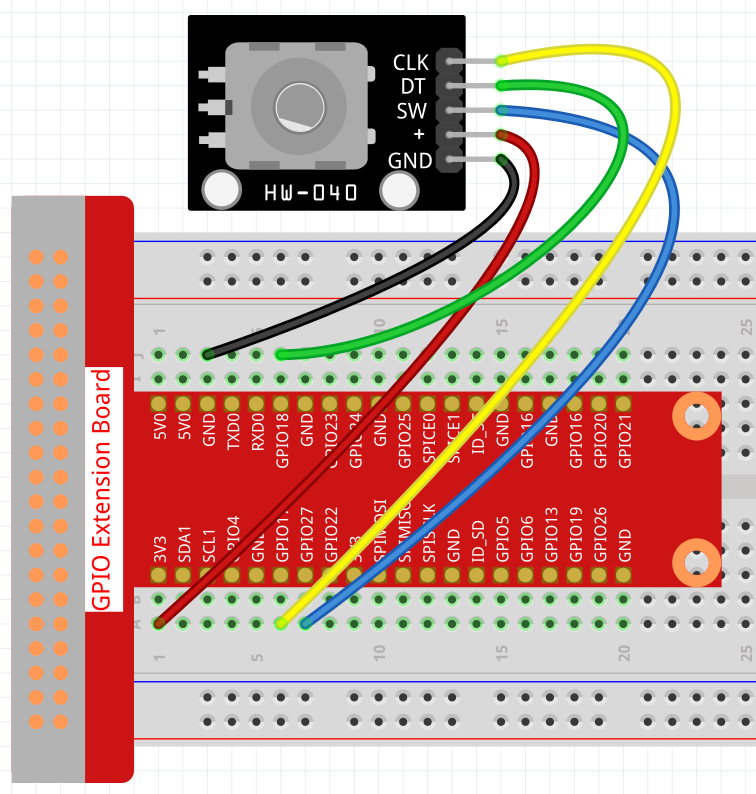

Passo 1: Costruisci il circuito.

In questo esempio, colleghiamo i pin dell’Encoder Rotativo direttamente al Raspberry Pi usando una breadboard e un cavo a 40 pin. Collega il GND dell’Encoder Rotativo a GND, 「+」a 5V, SW al GPIO27, DT al GPIO18 e CLK al GPIO17.

Passo 2: Apri il file del codice.

cd ~/raphael-kit/python/

Passo 3: Esegui.

sudo python3 2.1.6_RotaryEncoder.py

Vedrai il conteggio nella shell. Quando ruoti l’encoder in senso orario, il conteggio aumenta; quando lo ruoti in senso antiorario, il conteggio diminuisce. Se premi l’interruttore sull’encoder rotativo, le letture torneranno a zero.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Ma prima devi accedere al percorso del codice come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3
import RPi.GPIO as GPIO
import time

clkPin = 17    # Pin CLK
dtPin = 18    # Pin DT
swPin = 27    # Pin del pulsante

globalCounter = 0

flag = 0
Last_dt_Status = 0
Current_dt_Status = 0

def setup():
   GPIO.setmode(GPIO.BCM)       # Numerazione dei GPIO in base alla posizione fisica
   GPIO.setup(clkPin, GPIO.IN)    # Modalità input
   GPIO.setup(dtPin, GPIO.IN)
   GPIO.setup(swPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)

def rotaryDeal():
   global flag
   global Last_dt_Status
   global Current_dt_Status
   global globalCounter
   Last_dt_Status = GPIO.input(dtPin)
   while(not GPIO.input(clkPin)):
      Current_dt_Status = GPIO.input(dtPin)
      flag = 1
   if flag == 1:
      flag = 0
      if (Last_dt_Status == 0) and (Current_dt_Status == 1):
         globalCounter = globalCounter - 1
      if (Last_dt_Status == 1) and (Current_dt_Status == 0):
         globalCounter = globalCounter + 1

def swISR(channel):
   global globalCounter
   globalCounter = 0

def loop():
   global globalCounter
   tmp = 0   # Temporaneo per l'encoder

   GPIO.add_event_detect(swPin, GPIO.FALLING, callback=swISR)
   while True:
      rotaryDeal()
      if tmp != globalCounter:
         print ('globalCounter = %d' % globalCounter)
         tmp = globalCounter

def destroy():
   GPIO.cleanup()             # Rilascia le risorse

if __name__ == '__main__':     # Il programma inizia qui
   setup()
   try:
      loop()
   except KeyboardInterrupt:  # Quando viene premuto 'Ctrl+C', il programma destroy() verrà eseguito.
      destroy()

Analisi del Codice

Legge il valore di dtPin quando clkPin è basso.
Quando clkPin è alto, se dtPin passa da basso ad alto, il conteggio diminuisce, altrimenti aumenta.
swPin emette un segnale basso quando viene premuto l’albero dell’encoder.

Da questo, il flusso del programma è illustrato di seguito:
