2.2.3 DHT-11

Introduzione

Il sensore digitale di temperatura e umidità DHT11 è un sensore composito che contiene un’uscita digitale calibrata di temperatura e umidità. La tecnologia di raccolta dei moduli digitali dedicati e quella di rilevamento della temperatura e dell’umidità sono applicate per garantire alta affidabilità ed eccellente stabilità del prodotto.

Il sensore include un sensore resistivo per l’umidità e un sensore di temperatura NTC, connessi a un microcontrollore a 8 bit ad alte prestazioni.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	COMPONENTI IN QUESTO KIT	LINK
Raphael Kit	337	Raphael Kit

Puoi anche acquistarli separatamente dai link seguenti.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
Modulo Sensore di Umidità e Temperatura	ACQUISTA

Schema Elettrico

Procedure Sperimentali

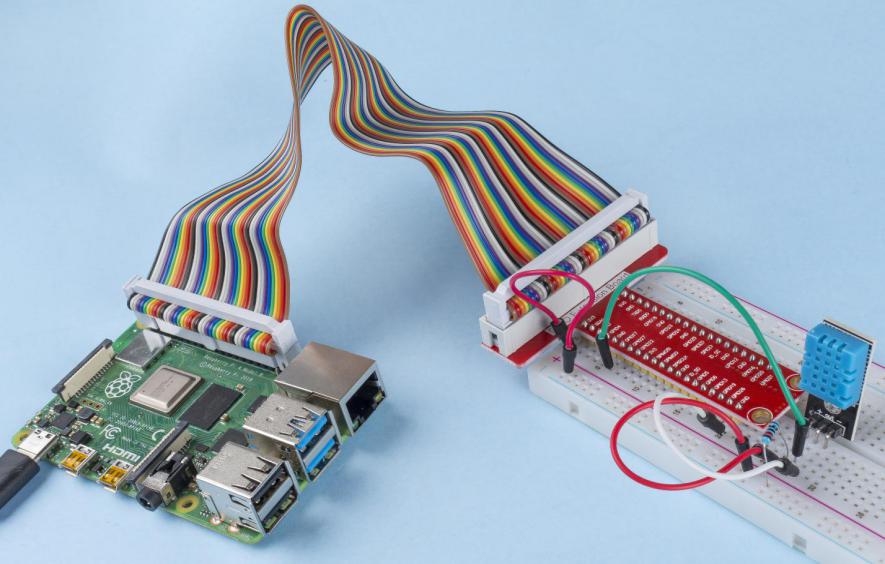

Passo 1: Costruisci il circuito.

Passo 2: Vai nella cartella del codice.

cd ~/raphael-kit/c/2.2.3/

Passo 3: Compila il codice.

gcc 2.2.3_DHT.c -lwiringPi

Passo 4: Esegui il file eseguibile.

sudo ./a.out

Dopo l’esecuzione del codice, il programma stamperà sullo schermo del computer la temperatura e l’umidità rilevate dal DHT11.

Nota

Se non funziona dopo l’esecuzione o appare un errore come: "wiringPi.h: No such file or directory", fai riferimento a Installa e Controlla wiringPi.

Codice

#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>

#define MAXTIMINGS 85  // Maximum number of timing transitions

int dht11_dat[5] = {0, 0, 0, 0, 0};  // Data array to hold sensor values

// Function to read data from DHT11 sensor
void read_dht11_dat(int GPIOPIN)
{
    uint8_t currState;
    uint8_t laststate = HIGH;
    uint8_t counter = 0;
    uint8_t j = 0;
    uint8_t i;
    float f; // Temperature in Fahrenheit

    // Reset data array before each read
    dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0;

    // Pull pin down for 18 milliseconds to initiate communication
    pinMode(GPIOPIN, OUTPUT);
    digitalWrite(GPIOPIN, LOW);
    delay(18);

    // Then pull it up for 40 microseconds
    digitalWrite(GPIOPIN, HIGH);
    delayMicroseconds(40);

    // Prepare to read the pin
    pinMode(GPIOPIN, INPUT);

    // Detect change and read data
    for (i = 0; i < MAXTIMINGS; i++)
    {
        counter = 0;

        // Count how long each state lasts
        while (digitalRead(GPIOPIN) == laststate)
        {
            counter++;
            delayMicroseconds(2);
            if (counter == 255)
            {
                break;
            }
        }

        // Save the current state
        laststate = digitalRead(GPIOPIN);

        if (counter == 255) break;

        // Ignore first 3 transitions (DHT11 response signal)
        if ((i >= 4) && (i % 2 == 0))
        {
            // Shift bits and store data
            dht11_dat[j/8] <<= 1;
            if (counter > 16)
            {
                dht11_dat[j/8] |= 1;
            }

            j++;
        }
    }

    // Check if we received 40 bits (5 bytes) and verify checksum
    if ((j >= 40) && (dht11_dat[4] == ((dht11_dat[0] + dht11_dat[1] + dht11_dat[2] + dht11_dat[3]) & 0xFF)) )
    {
        // Convert temperature to Fahrenheit
        f = dht11_dat[2] * 9.0 / 5.0 + 32;
        printf("Humidity = %d.%d %% Temperature = %d.%d °C (%.1f °F)\n",
               dht11_dat[0], dht11_dat[1], dht11_dat[2], dht11_dat[3], f);
    }
    else
    {
        printf("Data not good, skip\n");
    }
}

int main (void)
{
    printf("Raspberry Pi wiringPi DHT11 Temperature test program\n");

    // Initialize wiringPi using BCM GPIO pin numbering
    if (wiringPiSetupGpio() == -1)
    {
        exit(1);
    }

    while(1)
    {
        // Read data from DHT11 connected to GPIO pin 17
        read_dht11_dat(17);
        delay(1000); // Wait 1 second before next read
    }

    return 0;
}

Spiegazione del Codice

Includere Intestazioni: Il codice include le intestazioni necessarie per le funzioni wiringPi e input/output standard.
```
#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
```
Definire Costanti:
- MAXTIMINGS: Il numero massimo di transizioni di temporizzazione attese dal sensore DHT11 (85).
```
#define MAXTIMINGS 85  // Numero massimo di transizioni di temporizzazione
```
Array Globale di Dati:
- dht11_dat[5]: Un array per contenere i 5 byte di dati ricevuti dal sensore DHT11.
```
int dht11_dat[5] = {0, 0, 0, 0, 0};  // Array per contenere i valori del sensore
```

Funzione read_dht11_dat(int GPIOPIN): Legge i dati dal sensore DHT11 collegato al pin GPIO specificato.

Inizializzazione: Reimposta l’array dht11_dat a zero prima di ogni lettura.

dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0;

Segnale di Avvio: Imposta il pin GPIO a livello basso per almeno 18 millisecondi per segnalare al DHT11 di iniziare a inviare dati.
```
pinMode(GPIOPIN, OUTPUT);
digitalWrite(GPIOPIN, LOW);
delay(18);  // 18 millisecondi
```

Imposta il pin GPIO a livello alto per 40 microsecondi.

digitalWrite(GPIOPIN, HIGH);
delayMicroseconds(40);  // 40 microsecondi

Imposta il pin GPIO in modalità input per leggere i dati dal sensore.
```
pinMode(GPIOPIN, INPUT);
```

Ciclo di Lettura dei Dati: Il ciclo viene eseguito fino a MAXTIMINGS volte per leggere i bit dei dati.

Ad ogni transizione (da alto a basso o da basso ad alto), misura per quanto tempo il pin rimane in ciascuno stato.

for (i = 0; i < MAXTIMINGS; i++)
{
    counter = 0;
    while (digitalRead(GPIOPIN) == laststate)
    {
        counter++;
        delayMicroseconds(2);
        if (counter == 255)
        {
            break;
        }
    }
    laststate = digitalRead(GPIOPIN);
    // ... resto del ciclo
}

Estrazione dei Bit di Dati: Le prime 3 transizioni vengono ignorate in quanto fanno parte della risposta iniziale del DHT11.

Per ogni bit di dati, determina se il bit è 0 o 1 in base alla durata di permanenza del pin in stato alto.
```
if ((i >= 4) && (i % 2 == 0))
{
    dht11_dat[j/8] <<= 1;
    if (counter > 16)
    {
        dht11_dat[j/8] |= 1;
    }
    j++;
}
```
Verifica del Checksum: Dopo aver ricevuto tutti i bit, il codice verifica il checksum per garantire l’integrità dei dati.
```
if ((j >= 40) && (dht11_dat[4] == ((dht11_dat[0] + dht11_dat[1] + dht11_dat[2] + dht11_dat[3]) & 0xFF)) )
```

Se il checksum è corretto, stampa i valori di umidità e temperatura.

f = dht11_dat[2] * 9.0 / 5.0 + 32;
printf("Umidità = %d.%d %% Temperatura = %d.%d °C (%.1f °F)\n",
       dht11_dat[0], dht11_dat[1], dht11_dat[2], dht11_dat[3], f);

Se il checksum non è corretto, stampa un messaggio di errore.
```
else
{
    printf("Dati non validi, salto\n");
}
```

Funzione Principale:

Stampa un messaggio di avvio.

printf("Programma di test temperatura DHT11 per Raspberry Pi con wiringPi\n");

Inizializza wiringPi utilizzando la numerazione dei pin GPIO BCM.

if (wiringPiSetupGpio() == -1)
{
    exit(1);
}

Entra in un ciclo infinito per leggere i dati dal sensore DHT11 ogni secondo.

while(1)
{
    read_dht11_dat(17);
    delay(1000); // attende 1 secondo
}
