1.1.7 LCD1602 I2C

Introduction

Le LCD1602 est un écran à cristaux liquides de type caractère, capable d’afficher 32 caractères (16*2) simultanément.

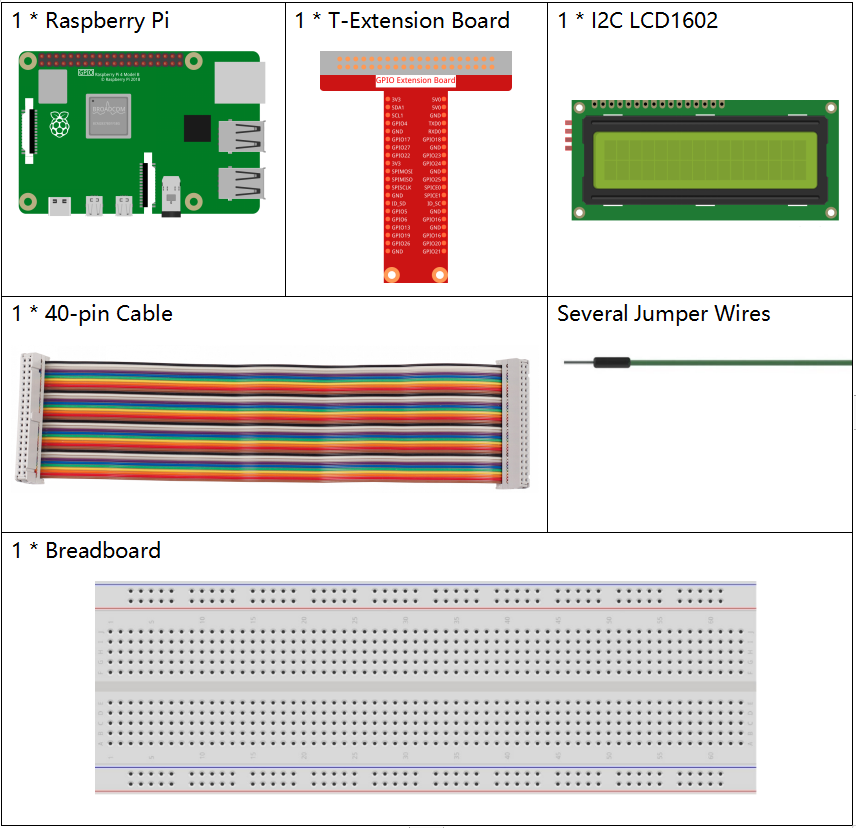

Composants nécessaires

Pour ce projet, nous avons besoin des composants suivants :

Il est très pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément à partir des liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
LCD1602 I2C	ACHETER

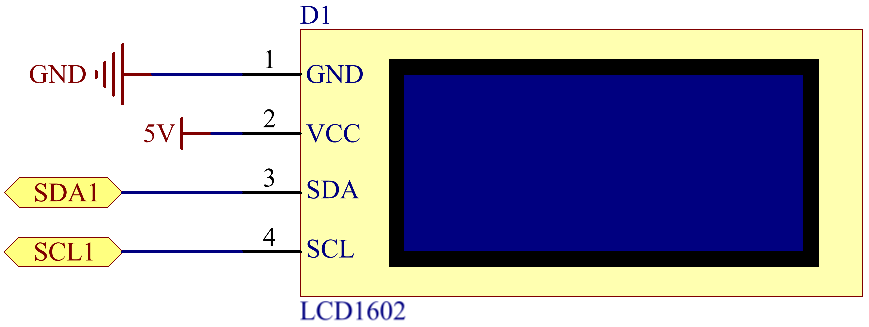

Schéma de câblage

Nom T-Board	physique
SDA1	Pin 3
SCL1	Pin 5

Procédures expérimentales

Étape 1 : Construisez le circuit.

../_images/1.1.7_i2c_lcd1602_circuit.png

Étape 2 : Configurer l’I2C (voir Configuration I²C. Si vous avez déjà configuré l’I2C, passez cette étape.)

Étape 3 : Changer de répertoire.

cd ~/raphael-kit/python-pi5

Étape 4 : Exécuter.

sudo python3 1.1.7_Lcd1602_zero.py

Après l’exécution du code, vous verrez « Greetings!, From SunFounder » s’afficher sur le LCD.

Note

Si vous obtenez l’erreur FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', vous devez consulter Configuration I²C pour activer l’I2C.
Si vous obtenez l’erreur ModuleNotFoundError: No module named 'smbus2', veuillez exécuter sudo apt install python3-smbus2.
Si l’erreur OSError: [Errno 121] Remote I/O error apparaît, cela signifie que le module est mal câblé ou qu’il est défectueux.
Si le code et le câblage sont corrects, mais que le LCD n’affiche toujours pas de contenu, vous pouvez tourner le potentiomètre à l’arrière pour augmenter le contraste.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez aller au chemin source du code comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
import LCD1602  # Import module for interfacing with LCD1602
import time     # Import module for timing functions

def setup():
    # Initialize LCD with I2C address 0x27 and enable backlight
    LCD1602.init(0x27, 1)
    # Display the message 'Greetings!' at the top-left corner (row 0, column 0)
    LCD1602.write(0, 0, 'Greetings!')
    # Display the message 'From SunFounder' on the second line (row 1, column 1)
    LCD1602.write(1, 1, 'From SunFounder')
    time.sleep(2)  # Display messages for 2 seconds

try:
    setup()  # Run the setup function to initialize the LCD and display messages

except KeyboardInterrupt:
    # Clear the LCD display if a keyboard interruption (e.g., Ctrl+C) occurs
    LCD1602.clear()
    pass  # Proceed with no further action

Explication du code

Ce fichier est un fichier open source pour contrôler le LCD1602 I2C. Il nous permet d’utiliser facilement le LCD1602 I2C.
```
import LCD1602  # Import module for interfacing with LCD1602
```
La fonction initialise le système I2C avec le symbole de l’appareil désigné. Le premier paramètre est l’adresse de l’appareil I2C, qui peut être détectée via la commande i2cdetect (voir l’Annexe pour les détails). L’adresse du LCD1602 I2C est généralement 0x27.
```
# Initialize LCD with I2C address 0x27 and enable backlight
LCD1602.init(0x27, 1)
```
LCD1602.write est utilisé pour afficher des messages sur le LCD. Les deux premiers paramètres sont les positions de la ligne et de la colonne, et le troisième est le message. Vous pouvez maintenant voir « Greetings! From SunFounder » affiché sur le LCD.
```
# Display the message 'Greetings!' at the top-left corner (row 0, column 0)
LCD1602.write(0, 0, 'Greetings!')
# Display the message 'From SunFounder' on the second line (row 1, column 1)
LCD1602.write(1, 1, 'From SunFounder')
```
