2.1.4 Interruptor Deslizante

Introducción

En este proyecto, aprenderemos cómo usar un interruptor deslizante. Usualmente, el interruptor deslizante está soldado en una PCB como interruptor de encendido, pero aquí necesitamos insertarlo en la placa de pruebas, por lo que puede que no quede ajustado. Lo utilizamos en la placa de pruebas para mostrar su función.

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit Raphael	337	Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES	ENLACE DE COMPRA
Placa de Extensión GPIO	COMPRAR
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
LED	COMPRAR
Interruptor Deslizante	COMPRAR
Capacitor	COMPRAR

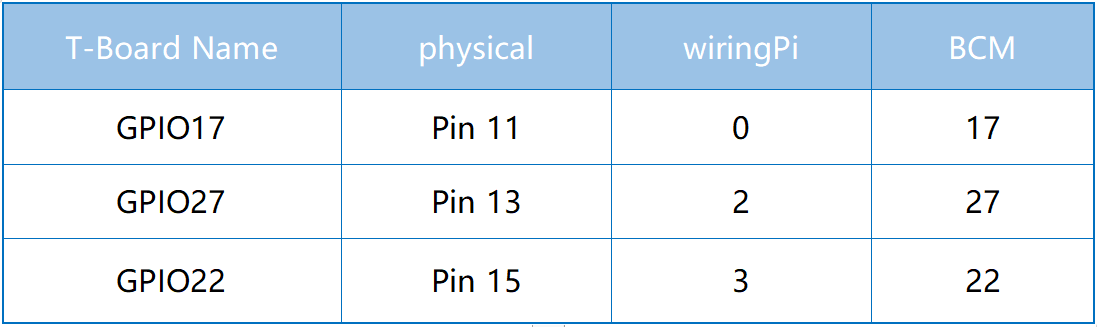

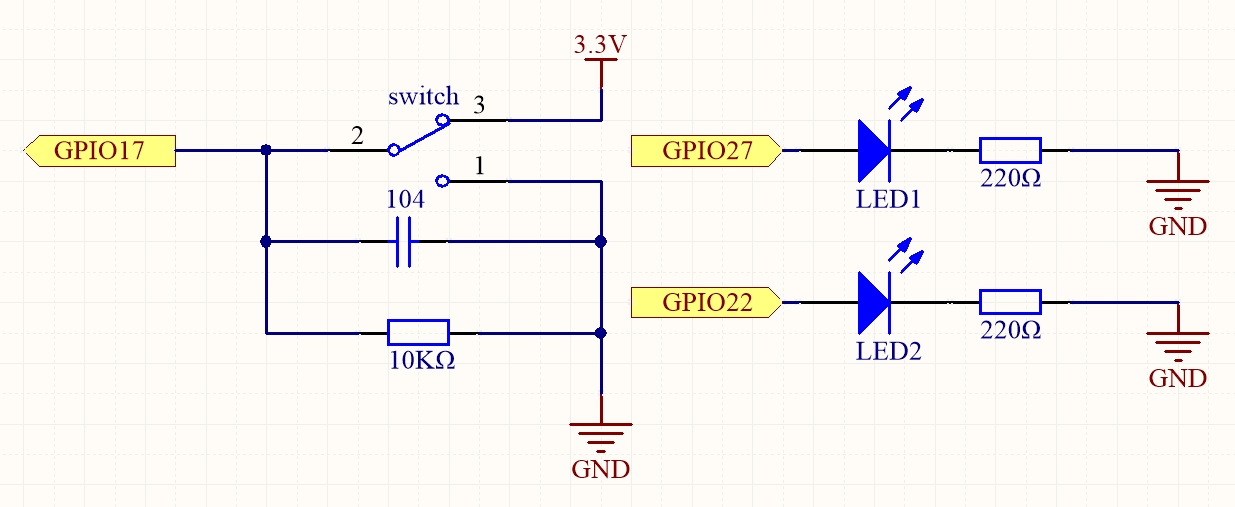

Diagrama Esquemático

Conecta el pin del medio del interruptor deslizante al GPIO17, y dos LEDs a los pines GPIO22 y GPIO27 respectivamente. Luego, cuando muevas el interruptor, verás que los dos LEDs se encienden alternadamente.

Procedimientos Experimentales

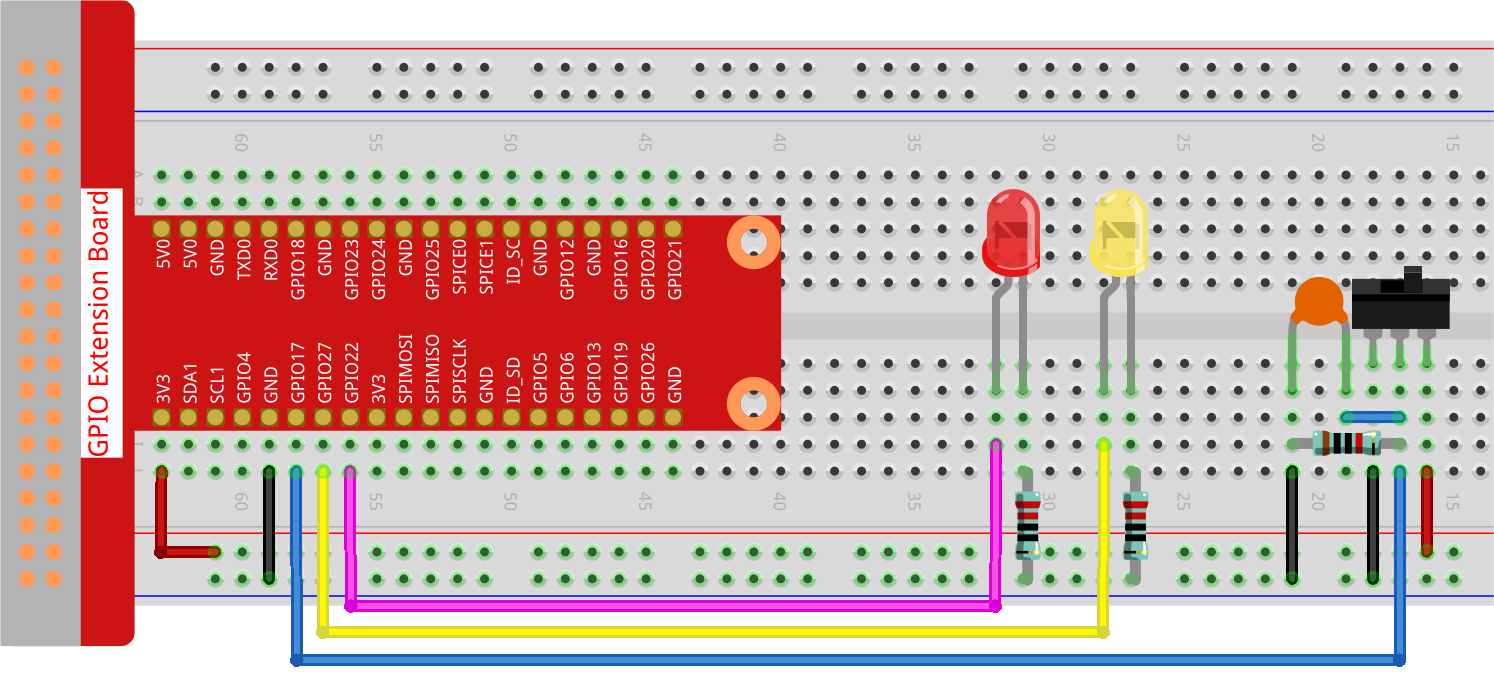

Paso 1: Construye el circuito.

Paso 2: Accede a la carpeta del código.

cd ~/raphael-kit/python-pi5

Paso 3: Ejecuta.

sudo python3 2.1.4_Slider_zero.py

Mientras el código se está ejecutando, conecta el interruptor a la izquierda, entonces el LED amarillo se encenderá; a la derecha, se encenderá el LED rojo.

Advertencia

Si recibe el mensaje de error RuntimeError: Cannot determine SOC peripheral base address, consulte Si «gpiozero» no funciona.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta del código fuente como raphael-kit/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3
from gpiozero import LED, Button  # Importar clases LED y Button para control de GPIO
from time import sleep  # Importar función sleep para añadir retrasos

# Inicializar el micro interruptor en el pin GPIO 17 con la resistencia pull-up deshabilitada
micro_switch = Button(17, pull_up=False)
# Inicializar LED1 en el pin GPIO 22
led1 = LED(22)
# Inicializar LED2 en el pin GPIO 27
led2 = LED(27)

try:
    # Bucle principal para controlar los estados del LED según el estado del micro interruptor
    while True:
        if micro_switch.is_pressed:  # Check if the micro switch is pressed
            print('    LED1 ON    ')  # Print status message
            led1.on()   # Turn on LED1
            led2.off()  # Turn off LED2
        else:  # If the micro switch is not pressed
            print('    LED2 ON    ')  # Print status message
            led1.off()  # Turn off LED1
            led2.on()   # Turn on LED2

        sleep(0.5)  # Esperar 0.5 segundos antes de verificar nuevamente el estado del interruptor

except KeyboardInterrupt:
    # Manejar una interrupción de teclado (Ctrl+C) para salir limpiamente del bucle
    pass

Explicación del Código

1. Esta línea configura el script para ejecutarse con Python 3. Importa LED y Button de gpiozero para controlar dispositivos GPIO, y sleep de time para añadir retrasos.

   #!/usr/bin/env python3
   from gpiozero import LED, Button  # Importar clases LED y Button para control de GPIO
   from time import sleep  # Importar función sleep para añadir retrasos


2. Inicializa un micro interruptor conectado al pin GPIO 17 con la resistencia pull-up deshabilitada, y dos LEDs conectados a los pines GPIO 22 y 27.

   # Inicializar el micro interruptor en el pin GPIO 17 con la resistencia pull-up deshabilitada
   micro_switch = Button(17, pull_up=False)
   # Inicializar LED1 en el pin GPIO 22
   led1 = LED(22)
   # Inicializar LED2 en el pin GPIO 27
   led2 = LED(27)


3. El bucle principal verifica el estado del micro interruptor. Si está presionado, LED1 se enciende y LED2 se apaga; si no está presionado, LED1 se apaga y LED2 se enciende. El bucle se repite cada 0.5 segundos. Captura una KeyboardInterrupt (como Ctrl+C) para permitir la terminación del script de manera limpia.

   try:
   # Bucle principal para controlar los estados del LED según el estado del micro interruptor
   while True:
       if micro_switch.is_pressed:  # Check if the micro switch is pressed
           print('    LED1 ON    ')  # Print status message
           led1.on()   # Turn on LED1
           led2.off()  # Turn off LED2
       else:  # If the micro switch is not pressed
           print('    LED2 ON    ')  # Print status message
           led1.off()  # Turn off LED1
           led2.on()   # Turn on LED2

       sleep(0.5)  # Esperar 0.5 segundos antes de verificar nuevamente el estado del interruptor

   except KeyboardInterrupt:
       # Manejar una interrupción de teclado (Ctrl+C) para salir limpiamente del bucle
       pass
