1.1.3 Gráfico de barras LED

Introducción

En este proyecto, iluminaremos secuencialmente las luces en el gráfico de barras LED.

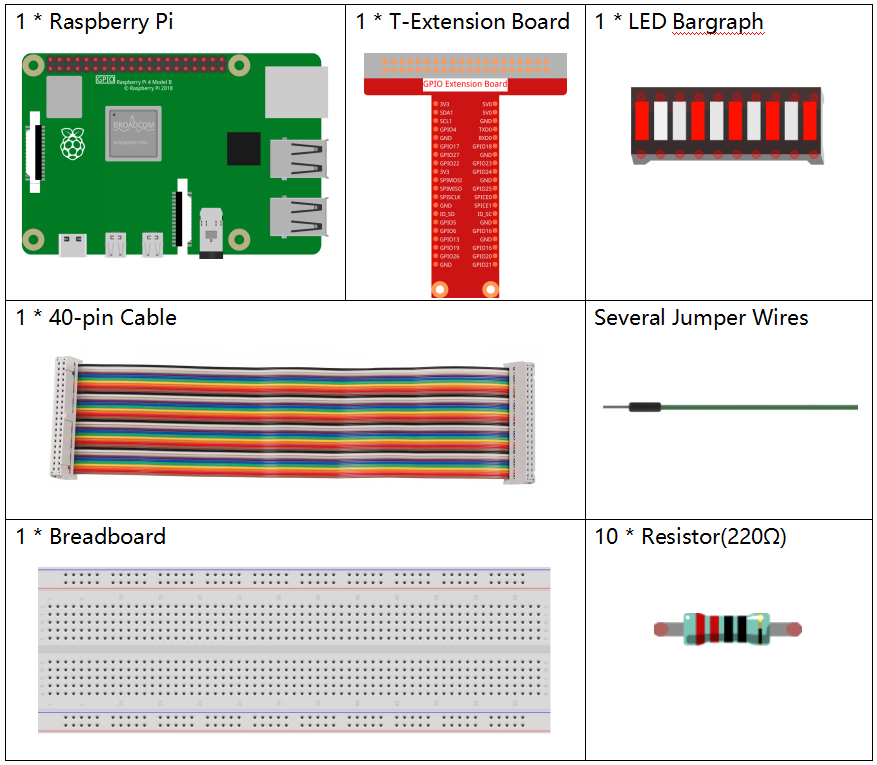

Componentes necesarios

En este proyecto, necesitamos los siguientes componentes.

../_images/list_led_bar.png

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Raphael Kit

337

Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES

ENLACE DE COMPRA

Placa de Extensión GPIO

COMPRAR

Protoboard

COMPRAR

Cables de Puente

COMPRAR

Resistor

COMPRAR

Gráfico de Barras LED

-

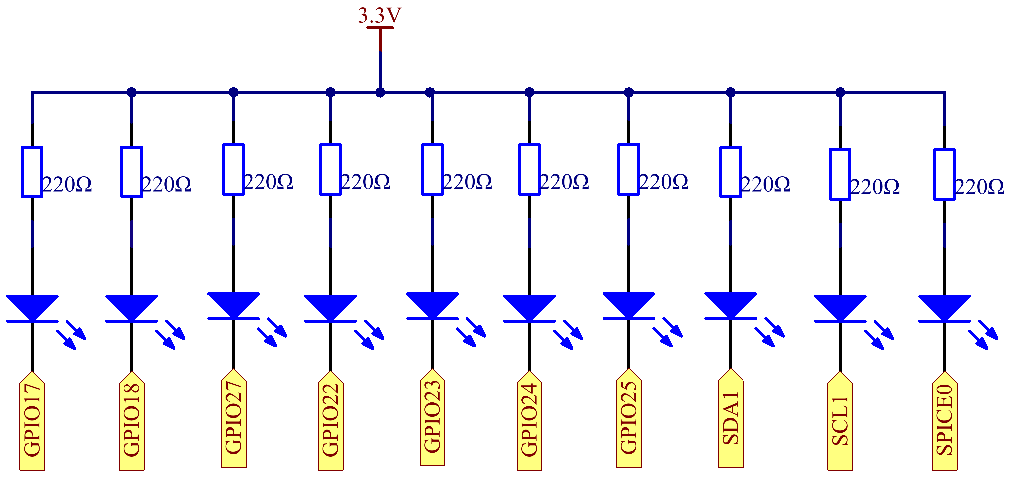

Diagrama esquemático

Nombre T-Board

Pin físico

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

SDA1

Pin 3

8

2

SCL1

Pin 5

9

3

SPICE0

Pin 24

10

8
../_images/schematic_led_bar.png

Procedimientos experimentales

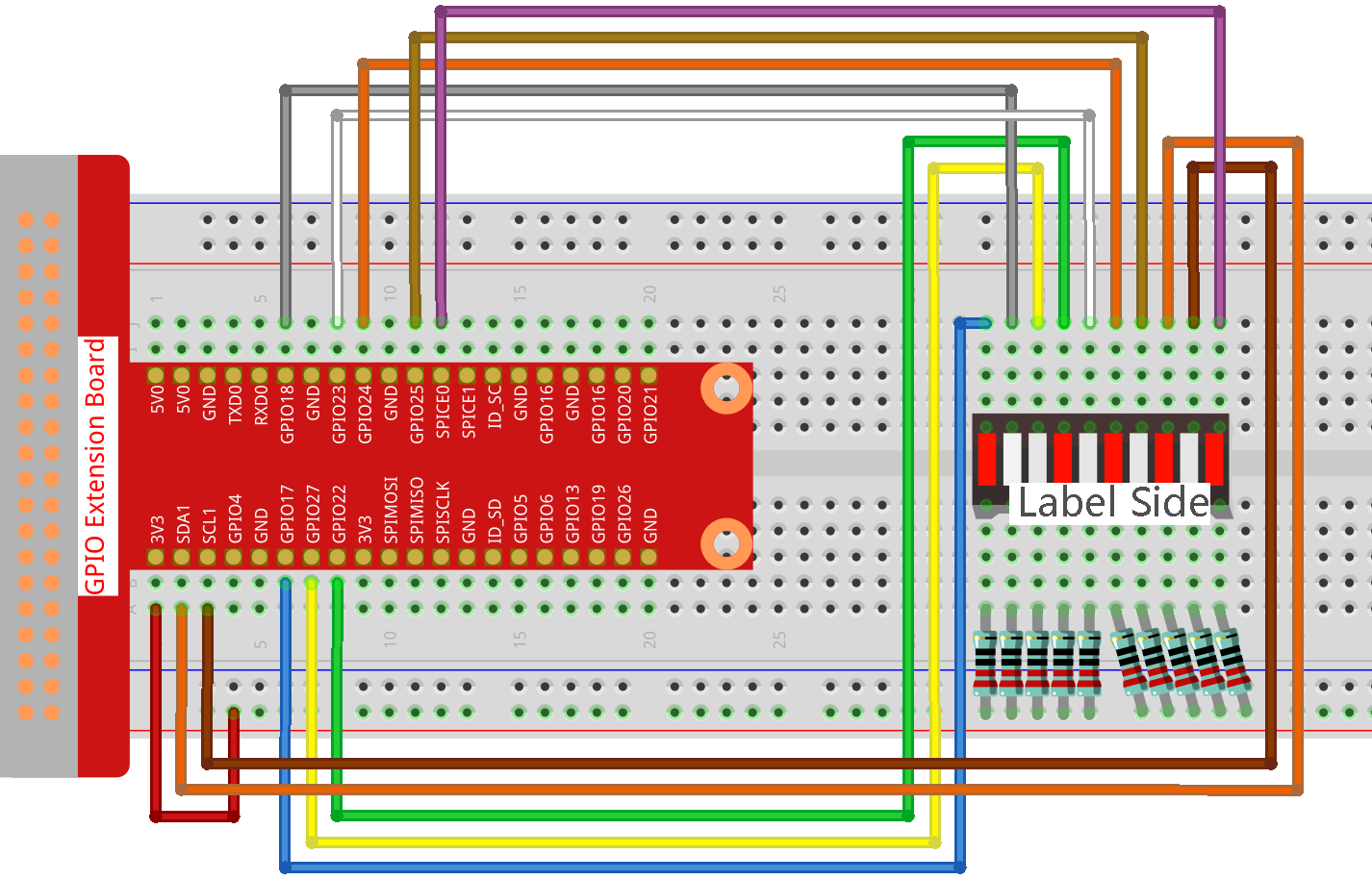

Paso 1: Construir el circuito.

Nota

Presta atención a la dirección al conectar. Si lo conectas al revés, no se encenderá.

../_images/image66.png

Paso 2: Ve a la carpeta del código.

cd ~/raphael-kit/python/

Paso 3: Ejecuta el archivo ejecutable.

sudo python3 1.1.3_LedBarGraph.py

Después de ejecutar el código, verás que los LEDs en la barra LED se encienden y apagan regularmente.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta del código fuente como raphael-kit/python. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

import RPi.GPIO as GPIO
import time

ledPins = [11, 12, 13, 15, 16, 18, 22, 3, 5, 24]

def oddLedBarGraph():
    for i in range(5):
        j = i*2
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

def evenLedBarGraph():
    for i in range(5):
        j = i*2+1
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

def allLedBarGraph():
    for i in ledPins:
        GPIO.output(i,GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(i,GPIO.HIGH)

def setup():
    GPIO.setwarnings(False)
    GPIO.setmode(GPIO.BOARD)        # Numbers GPIOs by physical location
    for i in ledPins:
        GPIO.setup(i, GPIO.OUT)   # Set all ledPins' mode is output
        GPIO.output(i, GPIO.HIGH) # Set all ledPins to high(+3.3V) to off led

def loop():
    while True:
        oddLedBarGraph()
        time.sleep(0.3)
        evenLedBarGraph()
        time.sleep(0.3)
        allLedBarGraph()
        time.sleep(0.3)

def destroy():
    for pin in ledPins:
        GPIO.output(pin, GPIO.HIGH)    # turn off all leds
    GPIO.cleanup()                     # Release resource

if __name__ == '__main__':     # Program start from here
    setup()
    try:
        loop()
    except KeyboardInterrupt:  # When 'Ctrl+C' is pressed, the program destroy() will be  executed.
        destroy()

Explicación del código

ledPins = [11, 12, 13, 15, 16, 18, 22, 3, 5, 24] Crear un array y asignarle el número de pin correspondiente al gráfico de barras LED (11, 12, 13, 15, 16, 18, 22, 3, 5, 24) y el array se usará para controlar el LED.

def oddLedBarGraph():
    for i in range(5):
        j = i*2
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

Hacer que los LEDs en las posiciones impares del gráfico de barras LED se enciendan en secuencia.

def evenLedBarGraph():
    for i in range(5):
        j = i*2+1
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

Hacer que los LEDs en las posiciones pares del gráfico de barras LED se enciendan en secuencia.

def allLedBarGraph():
    for i in ledPins:
        GPIO.output(i,GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(i,GPIO.HIGH)

Hacer que los LEDs en el gráfico de barras LED se enciendan uno por uno.

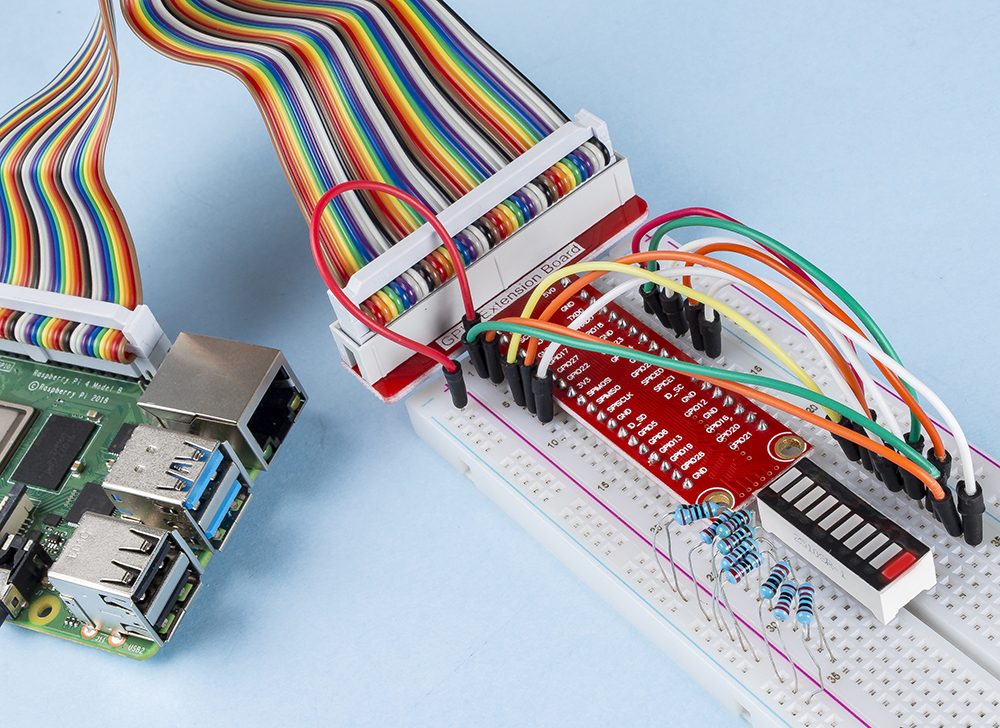

Imagen del fenómeno

../_images/image67.jpeg
