1.1.7 I2C LCD1602

Einführung

Das LCD1602 ist ein Zeichen-basiertes Flüssigkristalldisplay, das gleichzeitig 32 (16*2) Zeichen anzeigen kann.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

../_images/1.1.7_i2c_lcd_list.png

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

INHALT DES KITS

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

I2C LCD1602

KAUFEN

Schaltplan

T-Board Name

physical

SDA1

Pin 3

SCL1

Pin 5

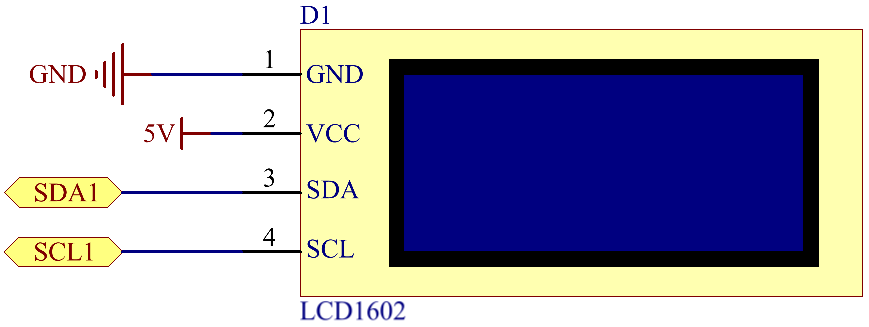

../_images/1.1.7_i2c_lcd_schematic.png

Experimentelle Verfahren

Schritt 1: Baue den Schaltkreis.

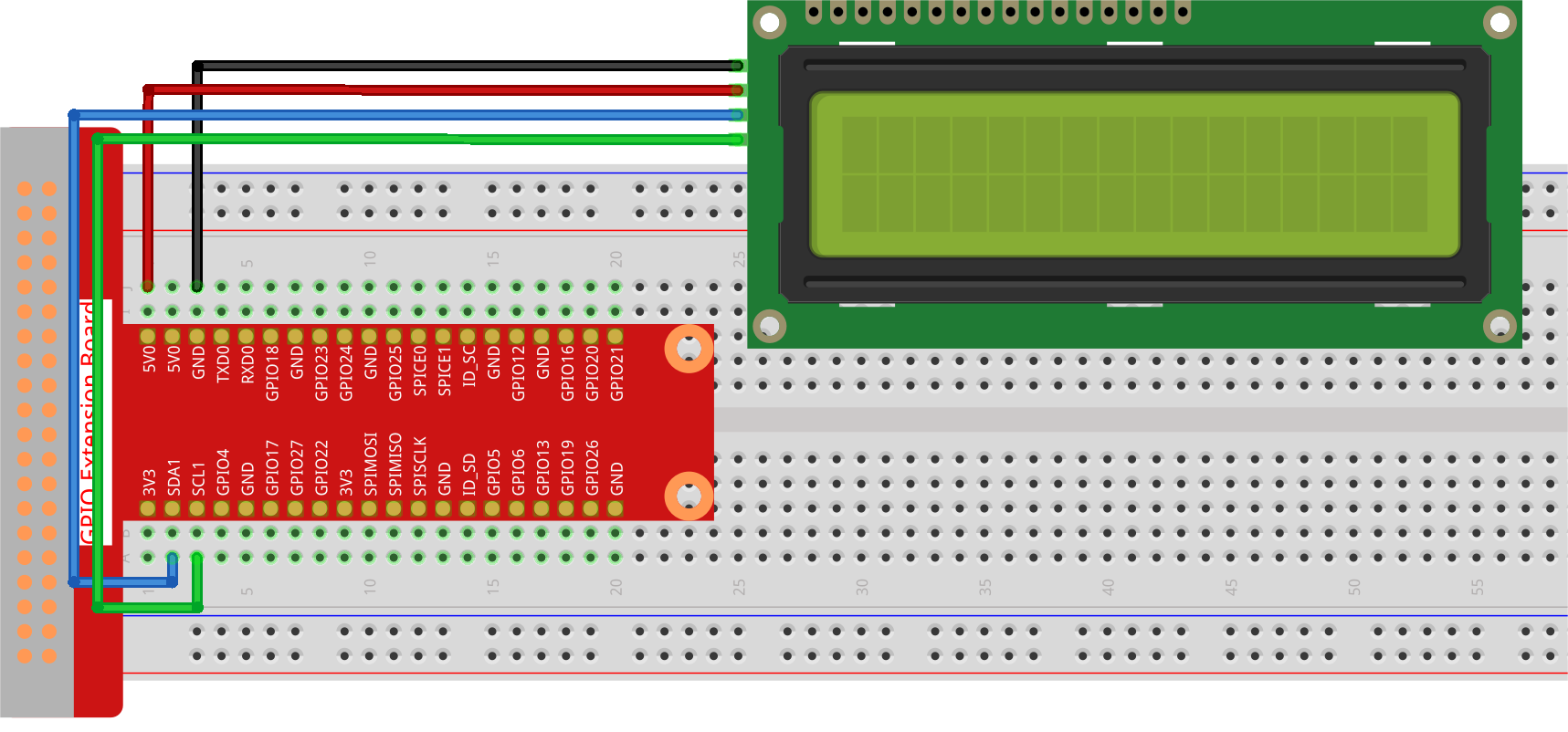

../_images/1.1.7_i2c_lcd1602_circuit.png

Schritt 2: Richten Sie I2C ein (siehe I²C-Konfiguration. Wenn Sie I2C bereits eingerichtet haben, überspringen Sie diesen Schritt.)

Schritt 3: Wechseln Sie das Verzeichnis.

cd ~/raphael-kit/python-pi5

Schritt 4: Ausführen.

sudo python3 1.1.7_Lcd1602_zero.py

Nachdem der Code ausgeführt wurde, können Sie sehen, dass auf dem LCD „Greetings!, From SunFounder“ angezeigt wird.

Bemerkung

  • Wenn der Fehler „FileNotFoundError: [Errno 2] No such file or directory: ‚/dev/i2c-1‘“ auftritt, müssen Sie I²C-Konfiguration konsultieren, um I2C zu aktivieren.

  • Wenn der Fehler „ModuleNotFoundError: No module named ‚smbus2‘“ erscheint, führen Sie bitte „sudo pip3 install smbus2“ aus.

  • Wenn der Fehler „OSError: [Errno 121] Remote I/O error“ erscheint, bedeutet dies, dass das Modul falsch verdrahtet ist oder das Modul defekt ist.

  • Wenn der Code und die Verdrahtung korrekt sind, das LCD aber immer noch keinen Inhalt anzeigt, können Sie das Potentiometer auf der Rückseite drehen, um den Kontrast zu erhöhen.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Code

Bemerkung

Sie können den untenstehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Aber zuvor müssen Sie zum Quellcodepfad wie „raphael-kit/python-pi5“ gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.

#!/usr/bin/env python3
import LCD1602  # Import module for interfacing with LCD1602
import time     # Import module for timing functions

def setup():
    # Initialize LCD with I2C address 0x27 and enable backlight
    LCD1602.init(0x27, 1)
    # Display the message 'Greetings!' at the top-left corner (row 0, column 0)
    LCD1602.write(0, 0, 'Greetings!')
    # Display the message 'From SunFounder' on the second line (row 1, column 1)
    LCD1602.write(1, 1, 'From SunFounder')
    time.sleep(2)  # Display messages for 2 seconds

try:
    setup()  # Run the setup function to initialize the LCD and display messages

except KeyboardInterrupt:
    # Clear the LCD display if a keyboard interruption (e.g., Ctrl+C) occurs
    LCD1602.clear()
    pass  # Proceed with no further action

Code-Erklärung

  1. Diese Datei ist eine Open-Source-Datei zur Steuerung des I2C LCD1602. Sie ermöglicht es uns, das I2C LCD1602 einfach zu verwenden.

    import LCD1602  # Import module for interfacing with LCD1602

  2. Die Funktion initialisiert das I2C-System mit dem angegebenen Gerätesymbol. Der erste Parameter ist die Adresse des I2C-Geräts, die über den i2cdetect-Befehl ermittelt werden kann (siehe Anhang für Details). Die Adresse des I2C LCD1602 ist in der Regel 0x27.

    # Initialize LCD with I2C address 0x27 and enable backlight
LCD1602.init(0x27, 1)

  3. „LCD1602.write“ wird verwendet, um Nachrichten auf dem LCD anzuzeigen. Die ersten beiden Parameter sind Zeilen- und Spaltenpositionen und der dritte ist die Nachricht. Nun können Sie „Greetings!! From SunFounder“ auf dem LCD angezeigt sehen.

    # Display the message 'Greetings!' at the top-left corner (row 0, column 0)
LCD1602.write(0, 0, 'Greetings!')
# Display the message 'From SunFounder' on the second line (row 1, column 1)
LCD1602.write(1, 1, 'From SunFounder')
