Audio-Modul und Lautsprecher
Audio-Verstärker-Modul

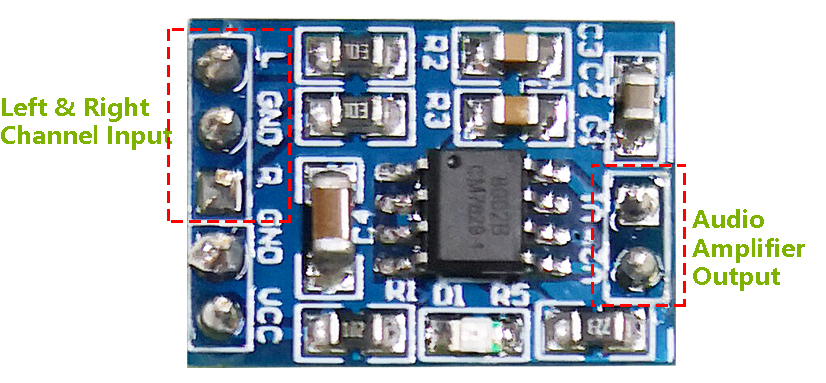

Das Audio-Verstärker-Modul enthält einen HXJ8002 Audio-Leistungsverstärker-Chip. Dieser Chip ist ein Verstärker mit geringer Stromversorgung, der bei einer 5V DC Stromversorgung 3W durchschnittliche Audioleistung für eine 3Ω BTL-Last bereitstellen kann, mit geringer harmonischer Verzerrung (unter 10% Schwellenwertverzerrung bei 1KHz). Dieser Chip kann Audiosignale ohne Kopplungskondensatoren oder Bootstrap-Kondensatoren verstärken.
Das Modul kann mit einer Stromversorgung von 2,0V bis 5,5V DC bei einem Betriebsstrom von 10mA (0,6uA für den typischen Standby-Strom) betrieben werden und einen leistungsstarken verstärkten Ton in einen Lautsprecher mit 3Ω, 4Ω oder 8Ω Impedanz erzeugen. Dieses Modul verfügt über eine verbesserte Pop- und Klick-Schaltung, die das Übergangsrauschen beim Ein- und Ausschalten erheblich reduziert. Die geringe Größe, die hohe Effizienz und die geringe Stromversorgung machen es in vielen tragbaren und batteriebetriebenen Projekten sowie Mikrocontrollern weit verbreitet.
IC: HXJ8002
Eingangsspannung: 2V ~ 5.5V
Standby-Modus Strom: 0.6uA (typischer Wert)
Ausgangsleistung: 3W (3Ω Last), 2.5W (4Ω Last), 1.5W (8Ω Last)
Ausgang Lautsprecher Impedanz: 3Ω, 4Ω, 8Ω
Größe: 19.8mm x 14.2mm

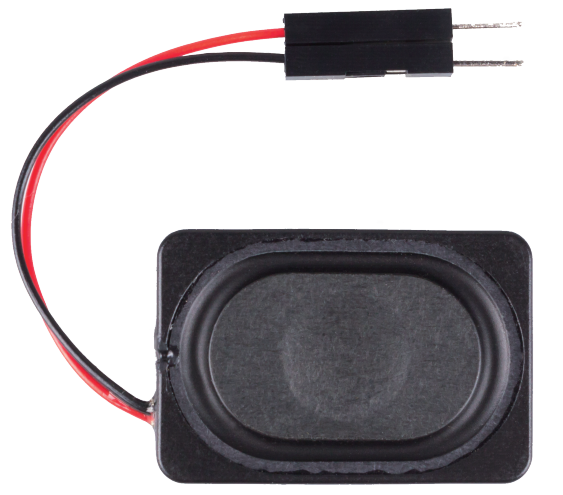

Lautsprecher
Größe: 20x30x7mm
Impedanz: 8ohm
Nenn-Eingangsleistung: 1.5W
Max. Eingangsleistung: 2.0W
Kabellänge: 10cm
Die Größentabelle finden Sie unten:
Audiokabel

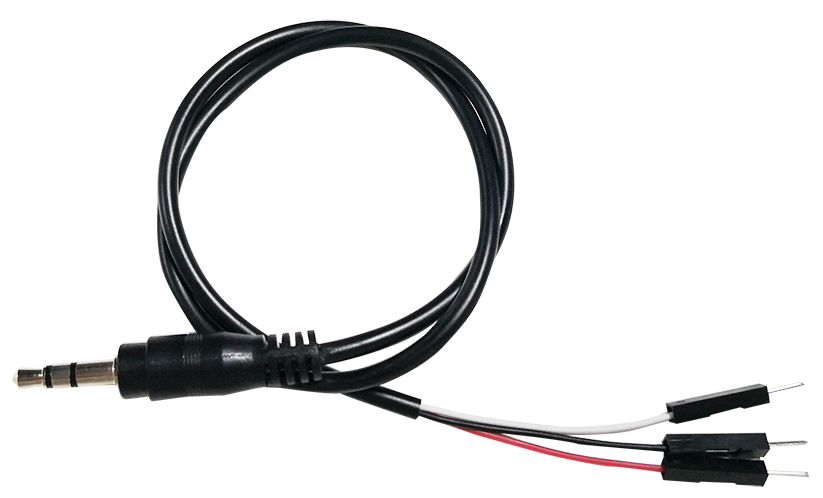

Es handelt sich um ein 3,5mm männliches Audiokabel mit einer Gesamtlänge von 43cm. Es verfügt über 3 Anschlüsse: Rot für den linken Kanal, Weiß für den rechten Kanal und GND in der Mitte.

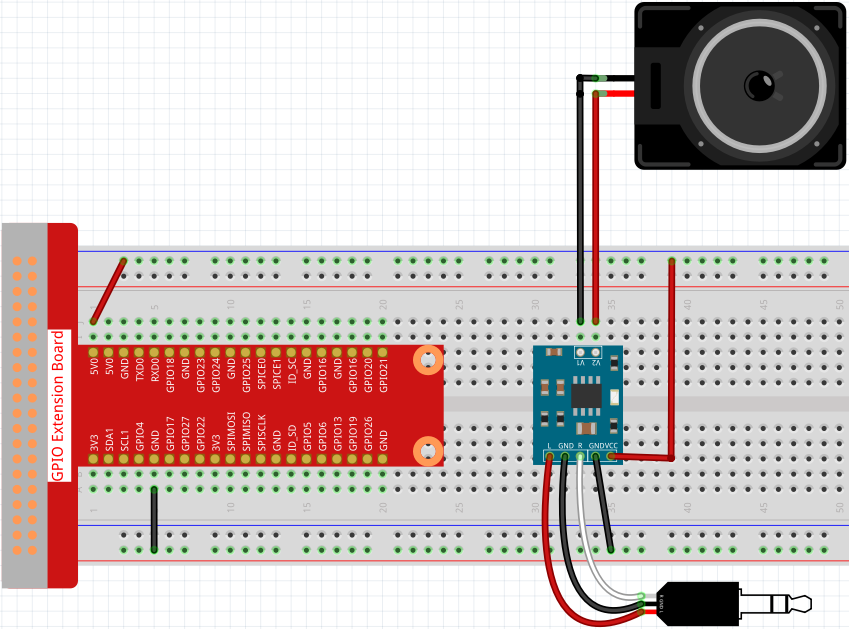

Schaltplan

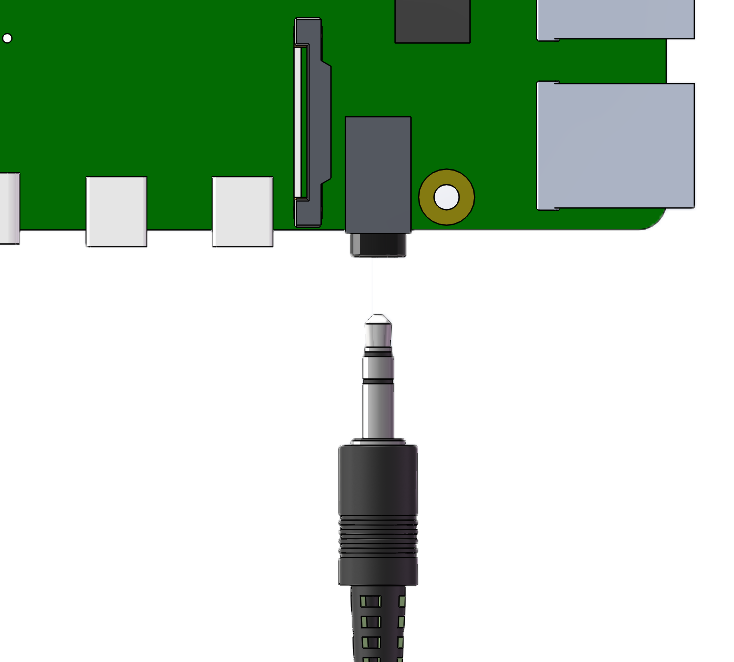

Nachdem Sie die Schaltung gemäß dem obigen Diagramm aufgebaut haben, stecken Sie das Audiokabel in die 3,5mm Audio-Buchse des Raspberry Pi.
