IOエキスパンダー

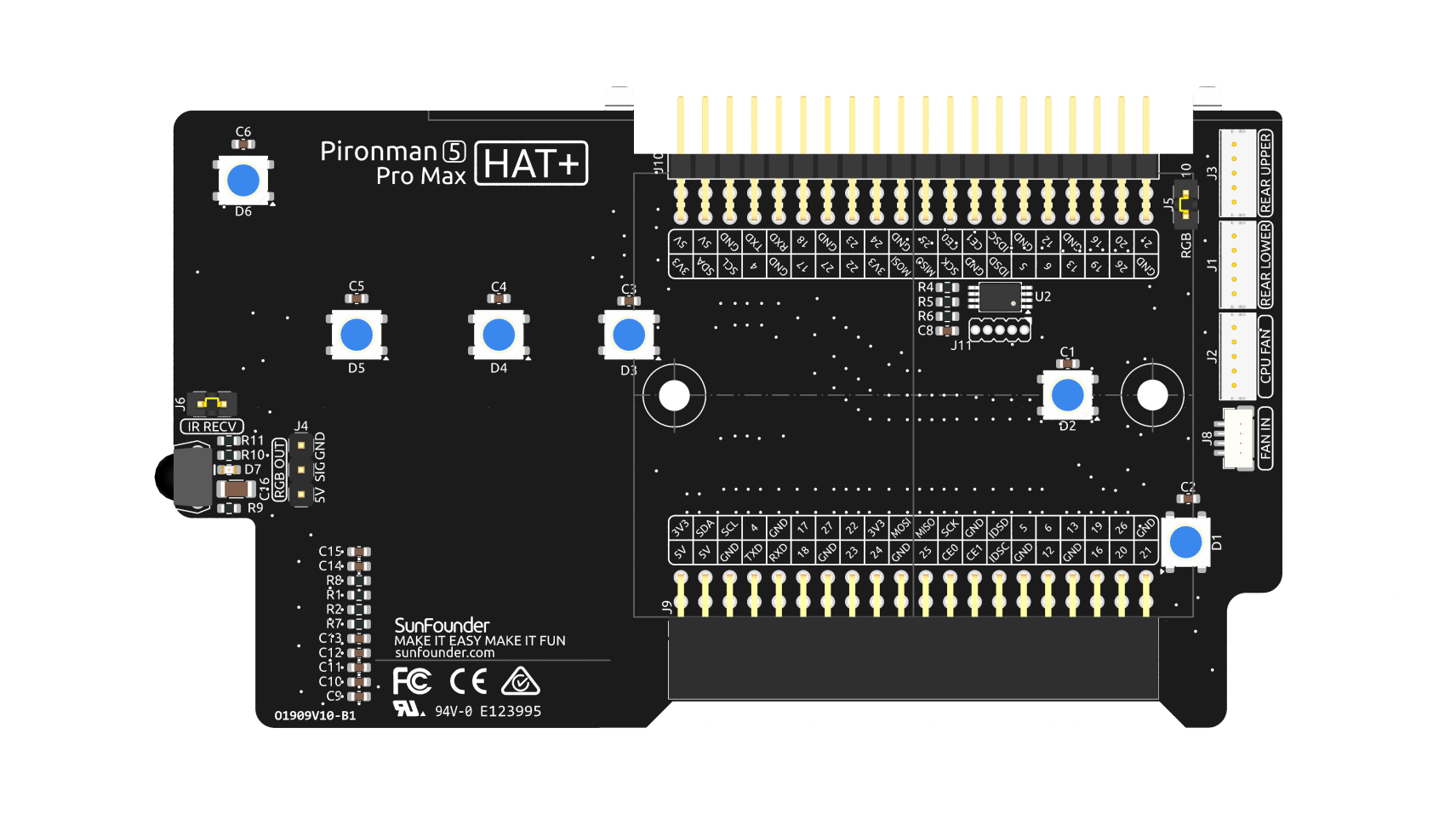

../../_images/io_board.png

RGB LED

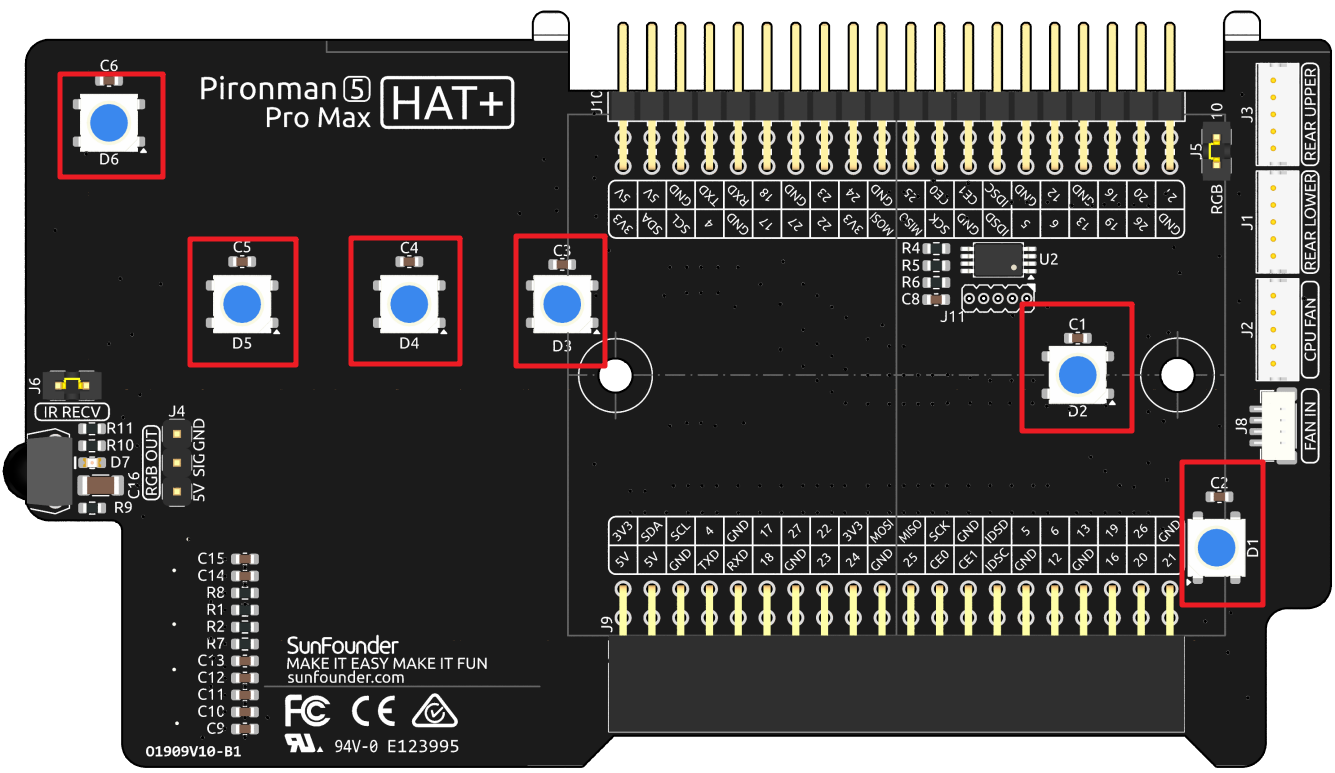

../../_images/io_board_rgb3.png

このボードには、18個のWS2812BアドレッサブルRGB LEDが搭載されています。内訳は、6個がオンボード、12個がRGBファンに統合されており、カスタマイズ可能な制御を実現します。ユーザーはそれらをオン/オフしたり、色を変更したり、明るさを調整したり、表示モードを切り替えたり、変化の速度を設定したりできます。

RGB制御ピン

RGB LEDはSPIによって駆動され、SPI MOSIピンでもある GPIO10 に接続されています。表示されている2つのピンは、RGBをGPIO10に接続するために使用されます。必要ない場合は、ジャンパーを取り外すことができます。

../../_images/io_board_rgb_pin3.png

RGB OUTピン

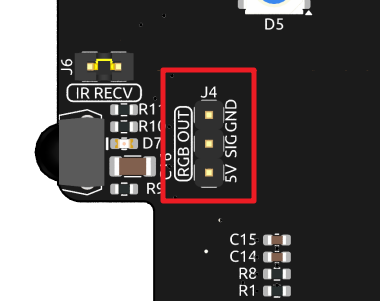

../../_images/io_board_rgb_out3.png

WS2812 RGB LEDはシリアル接続をサポートしており、外部RGB LEDストリップを取り付けることができます。拡張するには、 SIG ピンを外部ストリップの DIN ピンに接続します。

このボードには、18個のWS2812BアドレッサブルRGB LEDが搭載されています。内訳は、6個がオンボード、12個がRGBファンに統合されており、カスタマイズ可能な制御を実現します。追加のLEDを接続し、以下のコマンドを使用して数を更新します:

sudo pironman5 --rgb-led-count [数量]

例:

sudo pironman5 --rgb-led-count 24

OLEDスクリーンコネクタ

アドレスが0x3CのOLEDスクリーンコネクタは、重要な機能です。

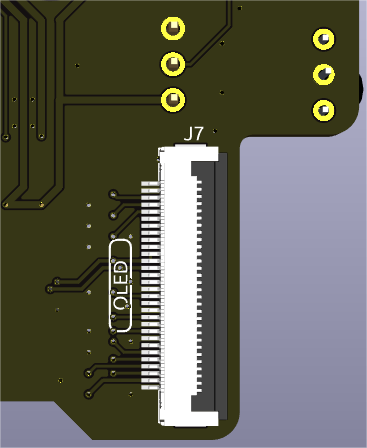

../../_images/io_board_oled2.png

OLEDスクリーンが表示されない、または正しく表示されない場合は、以下の手順に従って問題をトラブルシューティングできます:

OLEDスクリーンのFPCケーブルが正しく接続されているか確認します。

  1. 以下のコマンドを使用してプログラムの実行ログを表示し、エラーメッセージを確認します。

    cat /var/log/pironman5/pironman5.log

  2. または、以下のコマンドを使用して、OLEDのi2cアドレス0x3Cが認識されているか確認します:

    sudo i2cdetect -y 1

  3. 最初の2つの手順で問題が明らかにならない場合は、pironman5サービスを再起動して問題が解決するか確認します。

    sudo systemctl restart pironman5.service


赤外線レシーバー

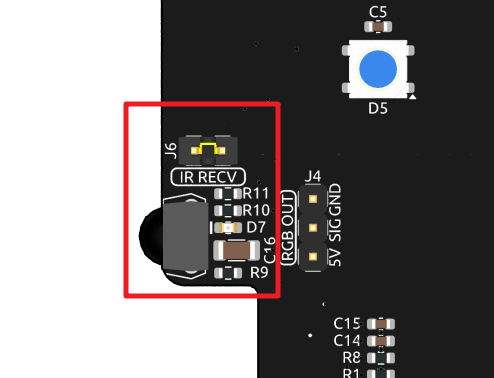

../../_images/io_board_receiver2.png
  • モデル: IRM-56384、38KHzで動作。

  • 接続: IRレシーバーは GPIO13 に接続します。

  • D7: 信号受信時に点滅する赤外線受信インジケーター。

  • J6: 赤外線機能を有効にするためのピン。デフォルトではジャンパーキャップが挿入されており、即座に機能します。IRレシーバーを使用しない場合は、キャップを取り外してGPIO13を解放します。

IRレシーバーを利用するには、接続を確認し、必要なモジュールをインストールします:

  • 接続をテストします:

    sudo ls /dev |grep lirc

  • lirc モジュールをインストールします:

    sudo apt-get install lirc -y

  • 次に、以下のコマンドを実行してIRレシーバーをテストします。

    mode2 -d /dev/lirc0

  • コマンド実行後、リモコンのボタンを押すと、そのボタンのコードが表示されます。

RGBファンピン

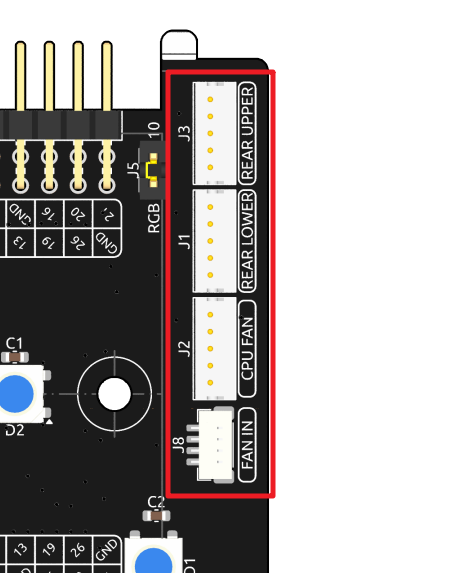

../../_images/io_board_pin_fan.png

IO拡張ボードは、最大3基の5V PWMファンをサポートします。すべてのファンは一緒に制御されます。

ファン制御信号はIO拡張ボードの FAN IN ポートに接続され、その後3つの専用ファンポートから出力されます。これらのポートは上から REAR UPPERREAR LOWERCPU FAN と番号が付けられています。シルク印刷に従って接続してください。そうしないと、ファンのRGB制御に影響します。

ピンヘッダー

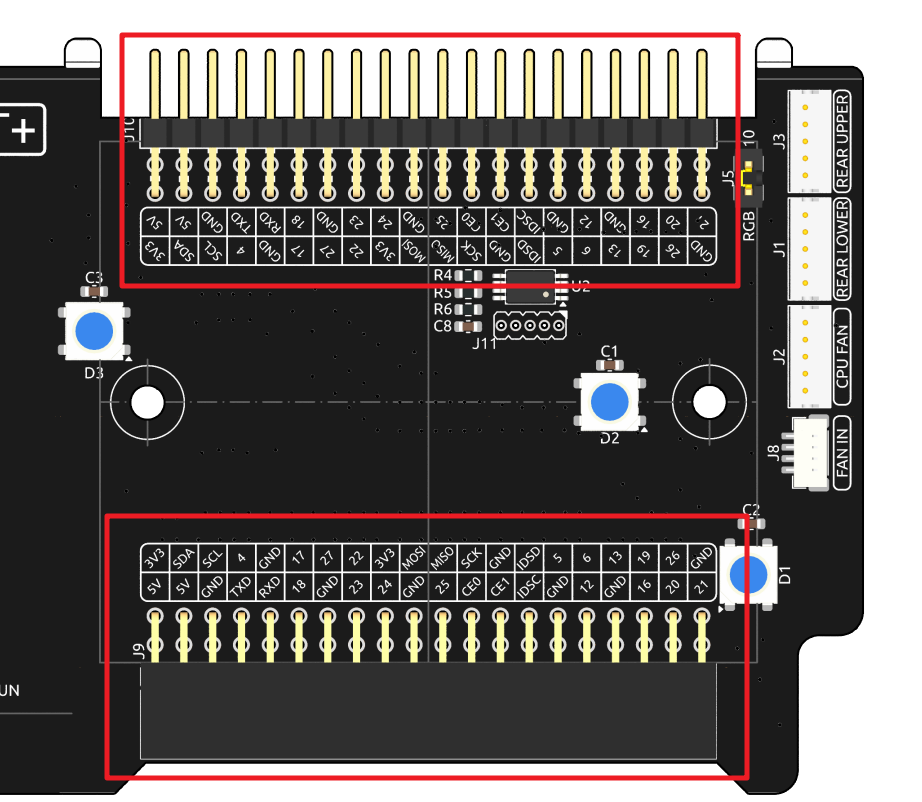

../../_images/io_board_pin_header3.png

2つのライトアングルヘッダーコネクタがRaspberry PiのGPIOを拡張しますが、IRレシーバー、RGB LED、ファンがいくつかのピンを占有することに注意してください。これらのピンを他の機能に使用するには、対応するジャンパーキャップを取り外します。

Pironman 5 MAX

Raspberry Pi 5

IRレシーバー(オプション)

GPIO13

OLED SDA

SDA

OLED SCL

SCL

ファン(オプション)

GPIO6

FLED(オプション)

GPIO5

RGB(オプション)

GPIO10
