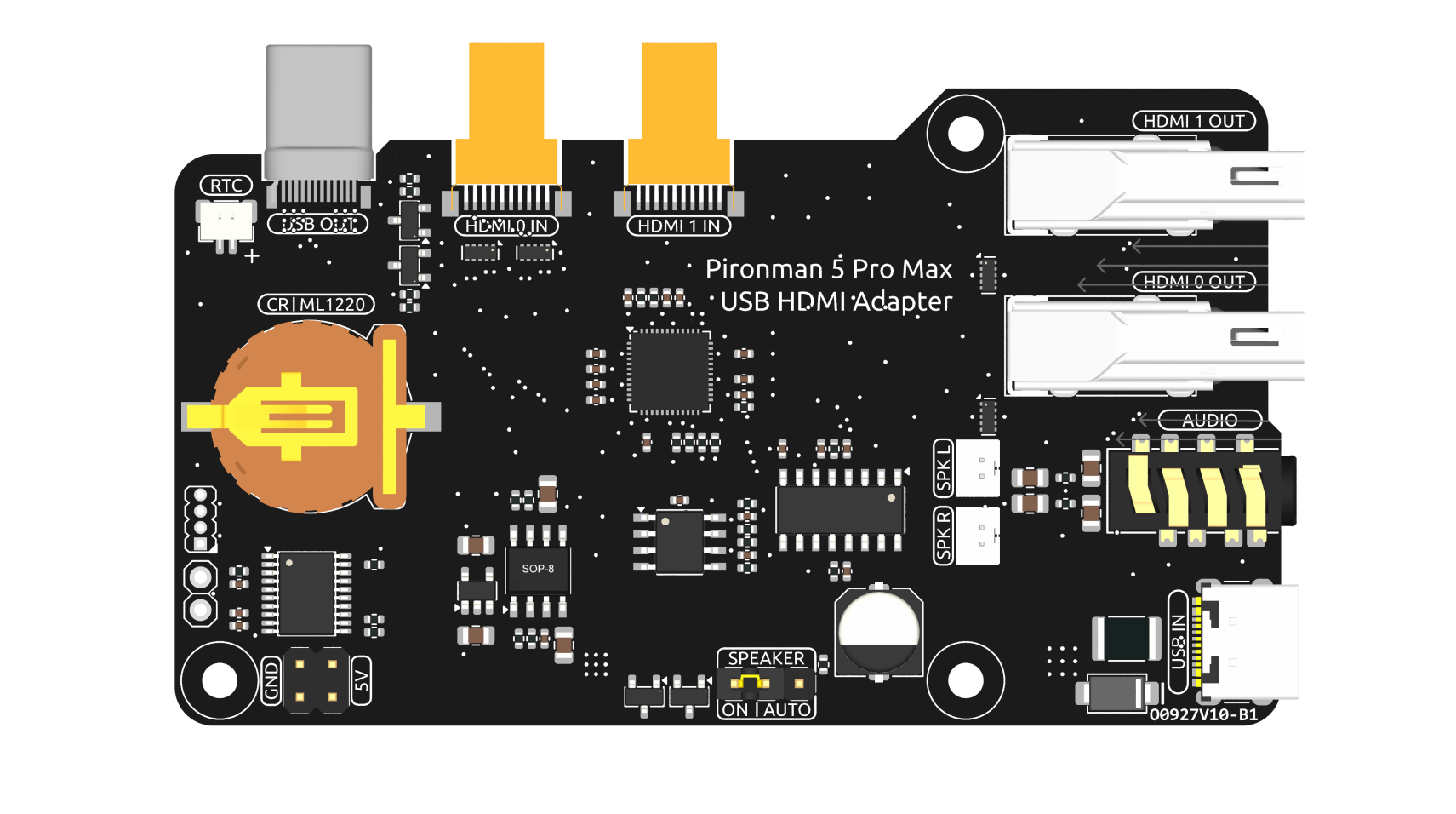

USB HDMIアダプター

../../_images/hdmi_adapter.png

このUSB HDMIアダプターボードは、Raspberry Pi 5専用に設計されています。主な機能は、USBとHDMIの接続をRaspberry PiのUSBインターフェース側に合わせて配置し直し、アクセシビリティとケーブル管理を向上させることです。

さらに、HDMIポートは標準的なHDMI Type Aインターフェースに変換され、より幅広い互換性を提供します。

NVMe追加電源

このボードには、NVMe PIP電源供給用の5V電源ヘッダーが搭載されています。拡張ヘッダーと組み合わせることで、NVMeの追加電源インターフェースに接続し、追加電力を供給できます。

1220RTCバッテリーホルダー

RTCバッテリーを簡単に取り付けるための1220RTCバッテリーホルダーが組み込まれています。SH1.0 2Pリバースケーブルを介してRaspberry PiのRTCインターフェースに接続します。

バッテリーホルダーはCR1220とML1220の両方のバッテリーに対応しています。ML1220（リチウム二酸化マンガンバッテリー）を使用する場合、充電はRaspberry Pi上で直接設定できます。CR1220は充電式ではないことに注意してください。

トリクル充電の有効化

警告

CR1220バッテリーを使用している場合は、トリクル充電を有効にしないでください。バッテリーに回復不能な損傷を与え、ボードを損傷する恐れがあります。

デフォルトでは、バッテリーのトリクル充電機能は無効になっています。 sysfs ファイルは、現在のトリクル充電電圧と制限を示します：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_promax
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

トリクル充電を有効にするには、 rtc_bbat_vchg を /boot/firmware/config.txt に追加します：

  • /boot/firmware/config.txt を開きます。

    sudo nano /boot/firmware/config.txt

  • rtc_bbat_vchg を /boot/firmware/config.txt に追加します。

    dtparam=rtc_bbat_vchg=3000000

再起動後、システムには以下が表示されます：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_promax
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

これにより、バッテリーがトリクル充電されていることが確認できます。この機能を無効にするには、 config.txt から dtparam 行を削除するだけです。

オーディオインターフェース

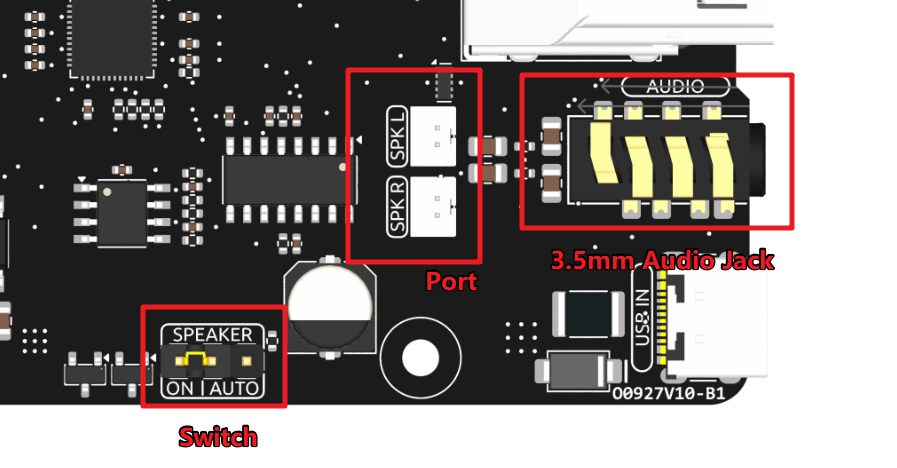

このセクションでは、スピーカー出力やヘッドフォンジャックなど、ボードのオーディオ出力機能について説明します。

../../_images/hdmi_speaker_port.png

スピーカーポート

このボードには、2つの4Ω 3Wスピーカーをサポートするデュアルチャンネルスピーカー出力インターフェースが搭載されています。

スピーカースイッチ

スピーカーのオーディオ信号はHDMI0ソースから出力されます。HDMI0が内蔵スピーカー付きのディスプレイに接続されている場合、Pironman 5 Pro MAXのスピーカーとディスプレイのスピーカーの両方から音声が同時に再生される可能性があります。 SPEAKER ジャンパーを使用すると、この動作を制御できます。

  • ジャンパーを左側の2ピン（ ON ）に接続すると、スピーカーが 常に有効 になります。

  • ジャンパーを右側の2ピン（ AUTO ）に接続すると、ヘッドフォンが挿入されたとき、またはHDMI0が接続されたときにスピーカーが 自動的に無効化 されます。

したがって、HDMIディスプレイが接続されている状態でオンボードスピーカーを使用したい場合は、以下のいずれかを行います：

  • ディスプレイを HDMI1 ポートに接続します。

  • SPEAKER ジャンパーを ON の位置に設定します。

3.5mmオーディオジャック

ヘッドフォンジャックはスピーカーと同じオーディオソースを共有しますが、 増幅されていない 信号を出力します。スイッチ付きジャックを使用しており、ヘッドフォンが挿入されると スピーカーアンプを自動的に無効化 し、両方から同時に音声が再生されるのを防ぎます。

このジャックは4ピンTRRSコネクタですが、 標準的なステレオオーディオ出力のみ をサポートします：

  • チップ (T): 左チャンネル

  • リング1 (R1): 右チャンネル

  • リング2 (R2): グランド

  • スリーブ (S): グランド

この構成により、一般的な4ピンヘッドフォン規格との互換性が維持されます。
