IOエクスパンダー

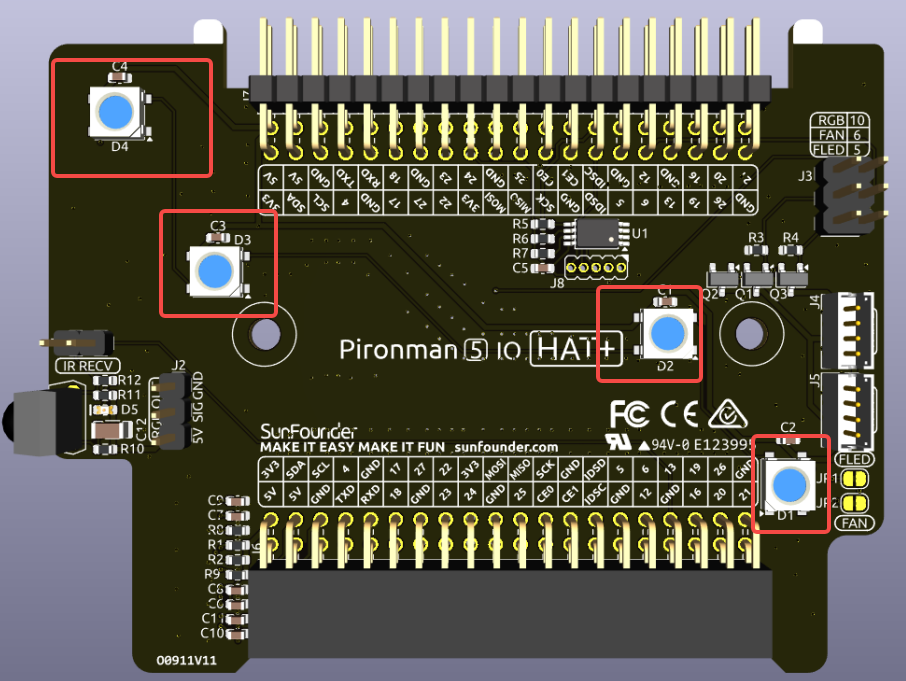

RGB LED

../../_images/io_board_rgb1.png

このボードには、カスタマイズ可能な4つの WS2812 RGB LED が搭載されています。LED の点灯/消灯、色変更、明るさ調整、表示モードの切り替え、変化速度の設定が可能です。

  • RGB LED をオン/オフするには、 true (オン)または false (オフ)を設定します。

sudo pironman5 -re true
  • 任意のカラーコード(16進数)を指定して色を変更できます。例: fe1a1a

sudo pironman5 -rc fe1a1a
  • 明るさを設定するには、0〜100の範囲で指定します(単位:%):

sudo pironman5 -rb 100
  • 表示モードを以下のいずれかに変更できます: solid/breathing/flow/flow_reverse/rainbow/rainbow_reverse/hue_cycle

注釈

表示モードに rainbowrainbow_reversehue_cycle を選んだ場合、 pironman5 -rc による色設定は無効になります。

sudo pironman5 -rs breathing
  • 表示変化の速度を 0~100% の範囲で設定:

sudo pironman5 -rp 80

RGB制御ピン

RGB LED は SPI 経由で制御されており、 GPIO10 (SPI MOSI)に接続されています。ジャンパーピンはGPIO10に接続するためのもので、使用しない場合は取り外せます。

../../_images/io_board_rgb_pin1.png

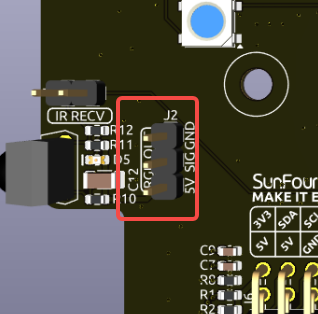

RGB出力ピン

../../_images/io_board_rgb_out1.png

WS2812 RGB LED は直列接続に対応しており、外部の RGB LED ストリップを接続可能です。 SIG ピンを外部LEDの DIN に接続してください。

デフォルトでは4つのRGB LEDが搭載されていますが、追加接続後に以下のコマンドでLED数を指定します:

sudo pironman5 --rgb-led-count [quantity]

例:

sudo pironman5 --rgb-led-count 12

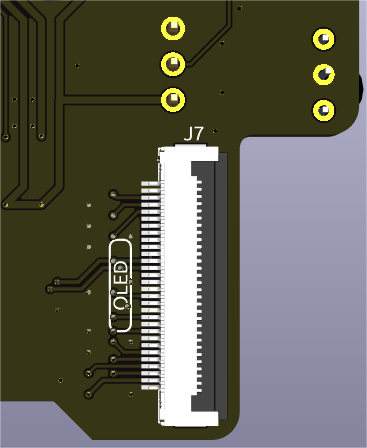

OLEDスクリーンコネクタ

OLED スクリーン(I2C アドレス:0x3C)の接続部です。

../../_images/io_board_oled1.png

表示されない、または異常がある場合は、以下の手順で確認してください:

FPC ケーブルがしっかり接続されているか確認してください。

  1. ログを確認し、エラーの有無をチェック:

    cat /var/log/pironman5/pironman5.log

  2. OLED の I2C アドレス(0x3C)が認識されているか確認:

    sudo i2cdetect -y 1

  3. 問題が解決しない場合は、サービスを再起動してください:

    sudo systemctl restart pironman5.service

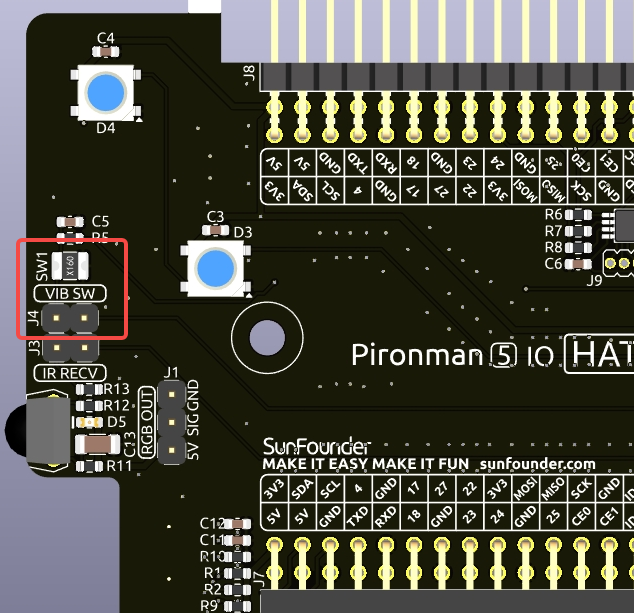

OLED画面の省電力モードと振動起動

../../_images/io_board_vib.png

オンボードの振動スイッチは、OLEDディスプレイをスリープモードから復帰させるために使用されます。振動を検出すると信号を送信し、OLEDを再起動します。これにより、アイドル時にはディスプレイをオフにし、動きを感知したときに自動で表示が再開されます。

振動スイッチ用にラベル付けされたジャンパーキャップを取り外すと、ウェイクアップ機能は無効になります。一度OLEDがスリープモードに入ると、再びオンにすることはできなくなります。このオプションは、対応するGPIOピンを他の用途に再利用したい上級ユーザー向けです。

注釈

ジャンパー装着時:振動によるウェイクアップが有効です。

ジャンパー未装着時:OLEDが一度オフになると再起動できません。このピンは他の用途に使用可能になります。

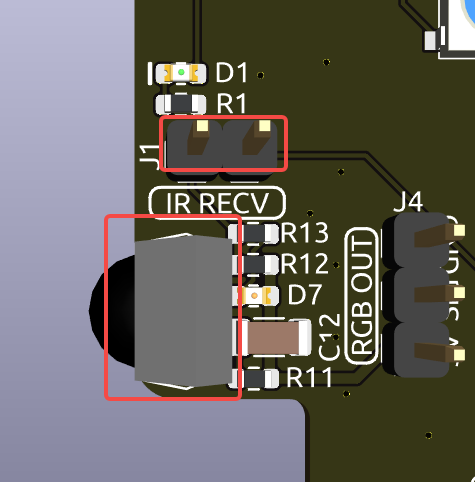

赤外線受信モジュール

../../_images/io_board_receiver1.png
  • 型番:IRM-56384(38KHz動作)

  • 接続ピンGPIO13

  • D1:受信時に点滅する赤外線インジケーター

  • J8:赤外線機能の有効化ピン。デフォルトでジャンパーキャップが装着されており、使用しない場合は取り外すことでGPIO13が開放されます。

IR受信機能を利用するには、以下を実施してください:

  • 接続確認:

    sudo ls /dev |grep lirc

  • lirc モジュールのインストール:

    sudo apt-get install lirc -y

  • リモコンボタンを押し、コードを確認:

    mode2 -d /dev/lirc0

  • コマンドを実行した後、リモコンのボタンを押すと、そのボタンに対応するコードが表示されます。

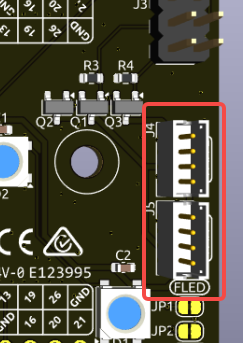

GPIOファン接続ピン

IO拡張ボードは最大2基の5V非CPUファンに対応し、同時制御されます。

J4J5 は2組のファンポートです。ここにファンを接続する必要があります。

../../_images/io_board_fan1.png

2つの2ピンコネクタと2つのジャンパーで、ファンおよびLEDの制御が可能です。 ジャンパーが装着されている場合、GPIO6(ファン)とGPIO5(LED)で制御できます。 制御不要の場合はジャンパーを外し、GPIO5/6 を他用途に使用可能です。

../../_images/io_board_fan_j91.png

ジャンパーを外すと、ファンおよびLEDはオフの状態になります。 常時オンにしたい場合は、下部の2つのパッドをハンダでショートさせてください。 システム起動時にオン、シャットダウン時にオフとなりますが、IOポートでの制御はできなくなります。

../../_images/io_board_fan_hanpan.png

ファン動作モードはコマンドで設定可能です。動作温度に応じて自動起動します:

例) 1: パフォーマンス モード:50℃で起動

sudo pironman5 -gm 3
  • 4: 静音モード:70℃で起動

  • 3: バランスモード:67.5℃

  • 2: 冷却重視モード:60℃

  • 1: パフォーマンスモード:50℃

  • 0: 常時オン:常に動作

ファンの制御ピンを変更した場合は、以下でピン番号を設定:

sudo pironman5 -gp 18

GPIOヘッダー

../../_images/io_board_pin_header1.png

Raspberry Pi のGPIOを拡張するL字型ピンヘッダー2列を装備。ただしIR受信機、RGB LED、ファンなどが一部のピンを使用しているため、他の用途で使用する際は該当ジャンパーキャップを取り外してください。

Pironman 5 MAX

Raspberry Pi 5

赤外線受信機(オプション)

GPIO13

OLED SDA

SDA

OLED SCL

SCL

ファン(オプション)

GPIO6

ファンLED(オプション)

GPIO5

RGB(オプション)

GPIO10
