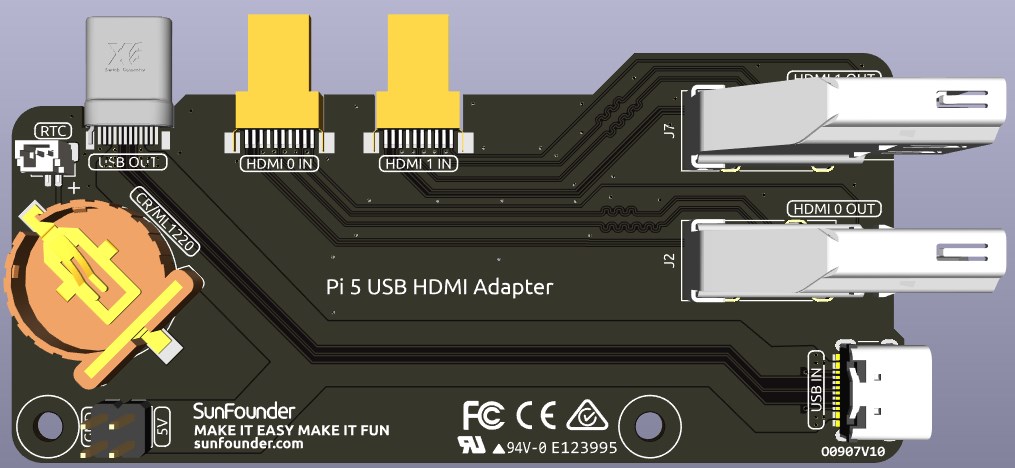

USB HDMIアダプター

このUSB HDMIアダプターボードは、Raspberry Pi 5専用に設計されています。主な機能は、USBおよびHDMIの接続端子をRaspberry PiのUSB側に配置し直すことで、ケーブルの取り回しやアクセス性を向上させることです。

さらに、HDMIポートは標準のHDMI Type Aインターフェースに変換されており、より幅広いデバイスとの互換性を実現しています。

NVMe用追加電源供給

このボードには、NVMe PIP用の5V電源ヘッダーが搭載されています。拡張ヘッダーと組み合わせることで、NVMe側の追加電源端子に接続し、安定した電力供給が可能になります。

1220RTCバッテリーホルダー

RTCバッテリーの取り付けを容易にするため、1220サイズ対応のバッテリーホルダーを備えています。SH1.0 2P リバースケーブルを使用して、Raspberry PiのRTCインターフェースに接続します。

このバッテリーホルダーは、CR1220およびML1220の両バッテリーに対応しています。ML1220（マンガン系リチウム充電池）を使用する場合は、Raspberry Pi側で充電設定を行うことが可能です。ただし、CR1220は充電非対応のため、注意が必要です。

トリクル充電の有効化

警告

CR1220バッテリーを使用している場合は、トリクル充電を絶対に有効化しないでください。バッテリーの破損や基板への深刻なダメージの原因となります。

トリクル充電機能はデフォルトで無効になっています。現在の充電電圧や制限値は、以下の sysfs ファイルから確認できます：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

トリクル充電を有効にするには、 /boot/firmware/config.txt に rtc_bbat_vchg を追記します：

/boot/firmware/config.txt を開きます。
sudo nano /boot/firmware/config.txt
/boot/firmware/config.txt に rtc_bbat_vchg を追加します。
dtparam=rtc_bbat_vchg=3000000

再起動後、システムに以下のように表示されます：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

この出力が表示されれば、バッテリーに対してトリクル充電が有効になっていることを示します。無効化するには、 config.txt から dtparam の行を削除してください。
