Dual Pi5 NVMe PIP

Dual NVMe PIP （PCIe ペリフェラルボード）は、Raspberry Pi Foundation によって定義された NVMe SSD 専用の PCIe アダプターです。

Raspberry Pi 5 の PCIe インターフェースは標準で Gen2 x1 レーン（500 MB/s）を提供します。

ASM1182e PCIe スイッチチップを統合することで、Dual NVMe PIP はこれを 2つの独立した Gen2 x1 レーン に拡張し、次の接続が可能になります:

M.2 NVMe SSD を2基、または
M.2 NVMe SSD 1基 + M.2 Hailo-8/8L AI アクセラレータ 1基

重要な注意点:

Gen3 はサポートされていません
対応する NVMe SSD サイズ: 2230, 2242, 2260, 2280 （すべて M.2 M-key スロット）

ボードは 16P 0.5mm リバース FFC（フレキシブルフラットケーブル）またはカスタムのインピーダンス整合済み FPC（フレキシブルプリント回路）ケーブルを介して接続します。
STA: ステータス LED インジケータ。
PWR: 電源 LED インジケータ。
オンボードの 3.3V 電源は最大 3A 出力をサポートします。ただし、Raspberry Pi の PCIe インターフェースが提供できる電力は 5V/1A（5W 相当）に制限されているため、3.3V/3A の使用には J3 コネクタを介して 5V ソースから追加電力を供給できます。
FORCE ENABLE: オンボード電源は PCIe インターフェースのスイッチ信号によって起動します。Raspberry Pi の電源投入後、3.3V 電源をオンにする信号が送信されます。もしシステムがスイッチ信号をサポートしない場合やその他の理由がある場合、J4 FORCE ENABLE のフローティングパッド2点間をハンダ付けで短絡させることで、オンボード 3.3V 電源を強制的に有効化し NVMe を動作させることができます。

モデルの種類について

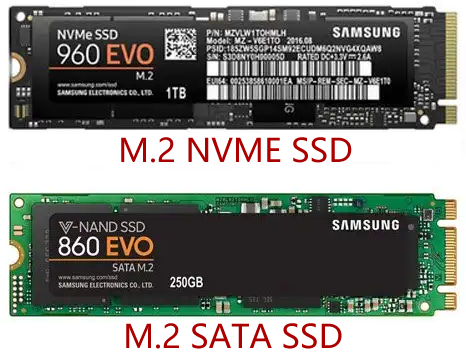

M.2 SSDはコンパクトな設計で、主に「キー形状（ノッチの形）」と「インターフェース」によって分類されます。主なタイプは以下の通りです：

M.2 SATA SSD：SATAインターフェースを使用しており、2.5インチSATA SSDと同様の性能を持ちながら、M.2フォームファクタでより小型化されています。SATA IIIの上限である約600MB/sに制限され、BキーまたはMキー対応スロットに装着可能です。
M.2 NVMe SSD：PCIeレーン上でNVMeプロトコルを使用し、SATA SSDを大きく上回る速度を実現します。高速な読み書きを必要とするゲーム、動画編集、大規模データ処理などに最適です。多くはMキーが必要で、PCIe 3.0、4.0、5.0などのバージョンがあります。各バージョンはデータ転送速度を倍増させる設計です。ただし、Raspberry Pi 5 は PCIe 3.0 に対応しており、最大3,500MB/sの転送が可能です。

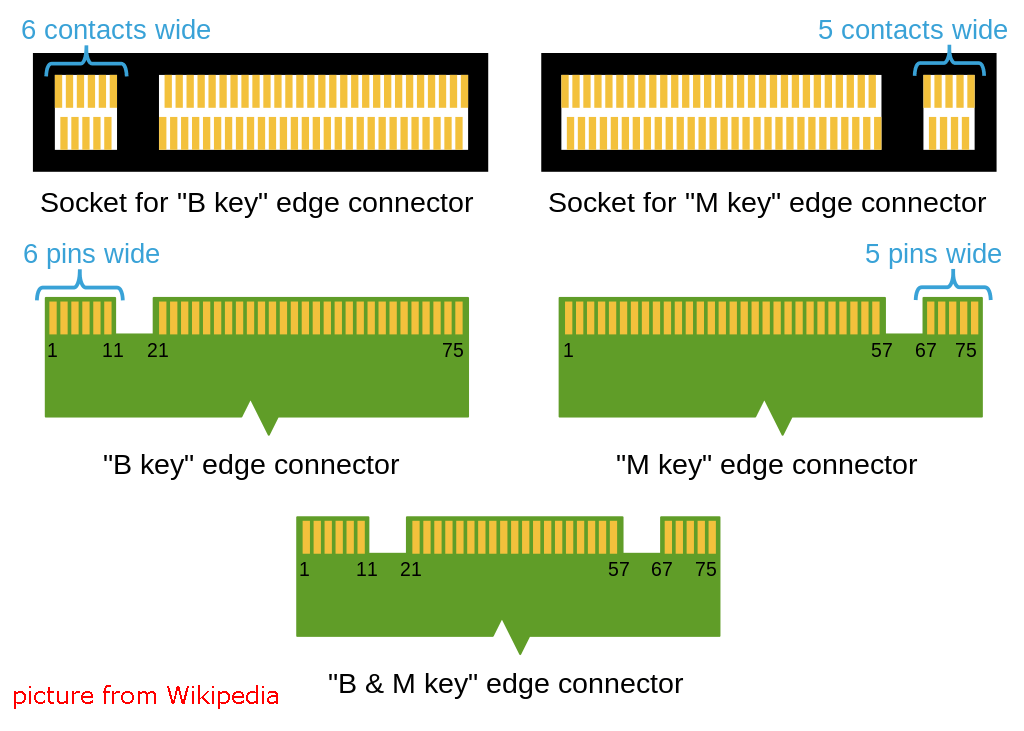

M.2 SSDには「Bキー」「Mキー」「B+Mキー」の3種類があり、B+MキーはBとM両方の機能を併せ持つ後発の規格です。以下の図をご参照ください：

一般的に、M.2 SATA SSDはB+Mキー（BキーおよびMキー両対応スロットで使用可）、M.2 NVMe SSD（PCIe 3.0 x4）はMキーのみ対応です。

サイズについて

M.2モジュールは、ストレージのほか、Wi-Fi、WWAN、Bluetooth、GPS、NFC用途にも利用され、複数のサイズが存在します。

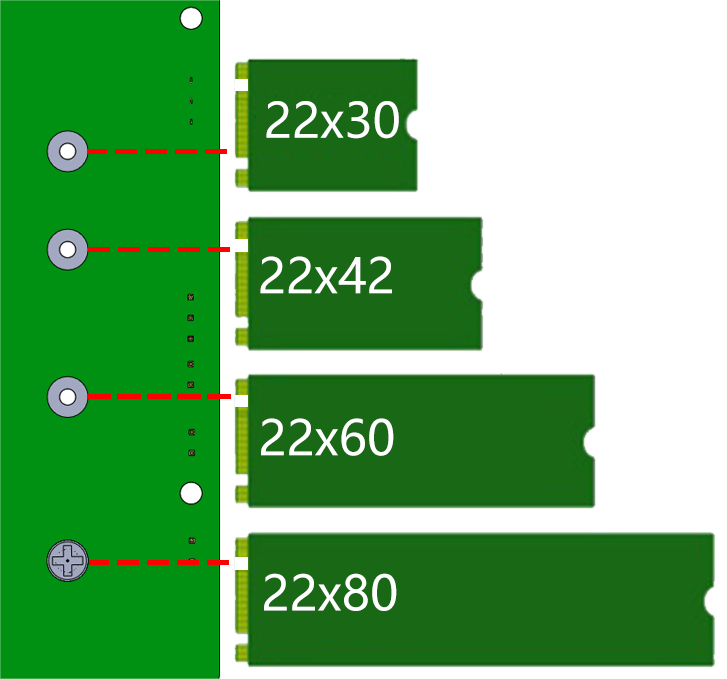

Pironman 5 MAX は、PCIe Gen 2.0 対応の NVMe M.2 SSDとして、2230、2242、2260、2280 の4サイズに対応しています。先頭の「22」は幅（mm）を示し、後の数字は長さ（mm）を示します。長さが長いほど多くのNANDチップを搭載可能で、容量も大きくなります。
