IO-Expander

RGB-LEDs

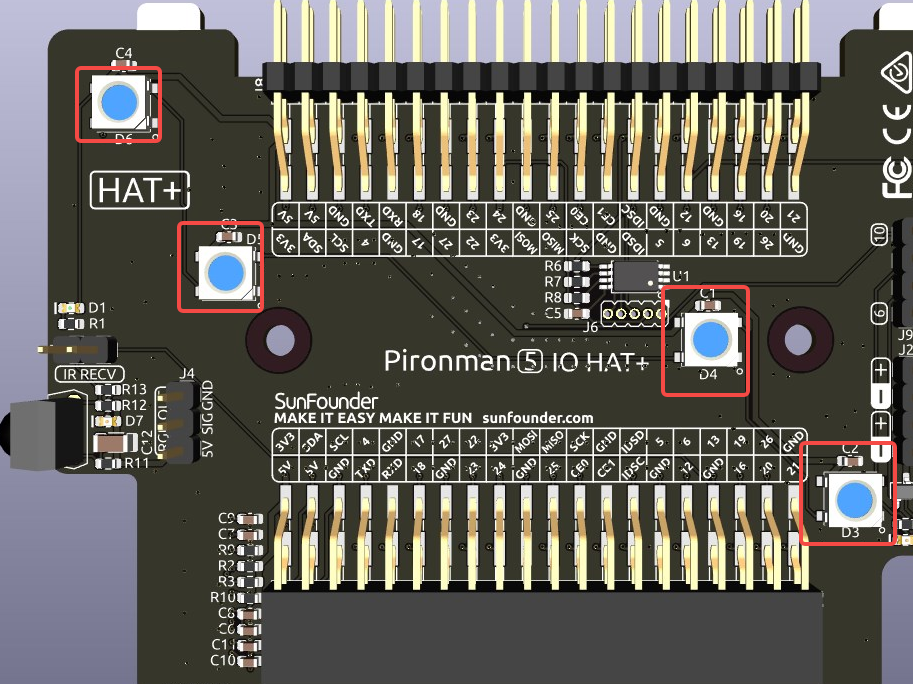

Das Board verfügt über 4 WS2812 RGB-LEDs, die individuell steuerbar sind. Benutzer können sie ein- oder ausschalten, die Farbe ändern, die Helligkeit anpassen, Anzeige-Modi wechseln und die Geschwindigkeit der Übergänge festlegen.

Um den Ein- oder Ausschaltzustand der RGB-LEDs zu ändern, verwenden Sie true, um die RGB-LEDs einzuschalten, und false, um sie auszuschalten.

sudo pironman5 -re true

Um die Farbe zu ändern, geben Sie den gewünschten Hexadezimal-Farbwert ein, z. B. fe1a1a.

sudo pironman5 -rc fe1a1a

Um die Helligkeit der RGB-LED zu ändern (Bereich: 0 ~ 100%):

sudo pironman5 -rb 100

Um den Anzeigemodus der RGB-LED zu ändern, wählen Sie eine der Optionen: solid/breathing/flow/flow_reverse/rainbow/rainbow_reverse/hue_cycle:

Bemerkung

Wenn Sie den RGB-LED-Anzeigemodus auf rainbow, rainbow_reverse oder hue_cycle einstellen, können Sie die Farbe nicht mit sudo pironman5 -rc ändern.

sudo pironman5 -rs breathing

Um die Geschwindigkeit der Übergänge anzupassen (Bereich: 0 ~ 100%):

sudo pironman5 -rp 80

RGB-Steuerungs-Pin

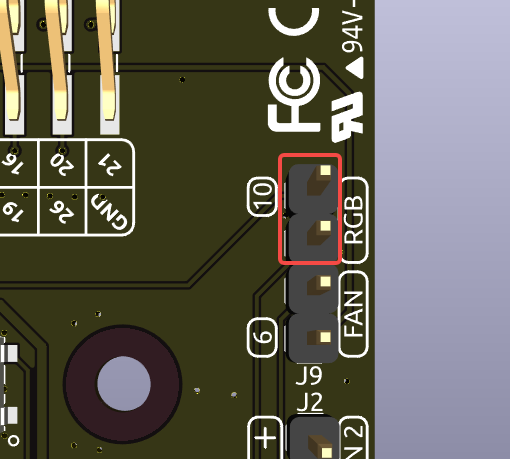

Die RGB-LEDs werden über SPI angesteuert und sind mit GPIO10 verbunden, das auch der SPI-MOSI-Pin ist. Die beiden Pins oberhalb von J9 werden verwendet, um die RGB-LEDs mit GPIO10 zu verbinden. Falls nicht benötigt, kann der Jumper entfernt werden.

RGB-AUS-Pins

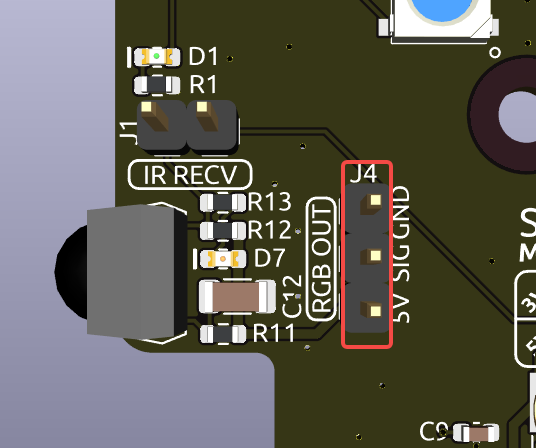

Die WS2812 RGB-LEDs unterstützen serielle Verbindungen, wodurch ein externer RGB-LED-Streifen angeschlossen werden kann. Verbinden Sie den SIG-Pin mit dem DIN-Pin des externen Streifens für die Erweiterung.

Das Standard-Setup umfasst 4 RGB-LEDs. Schließen Sie zusätzliche LEDs an und aktualisieren Sie die Anzahl mit:

sudo pironman5 -rl 12

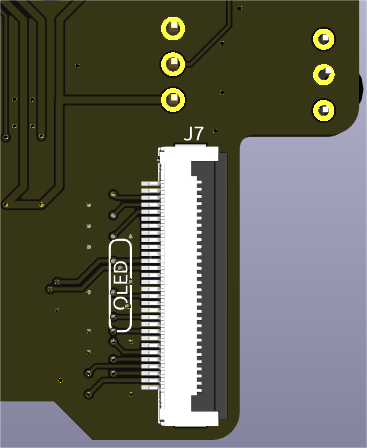

OLED-Bildschirmanschluss

Der OLED-Bildschirmanschluss, mit einer Adresse von 0x3C, ist eine wichtige Funktion.

Wenn der OLED-Bildschirm nichts anzeigt oder falsch anzeigt, können Sie diese Schritte zur Fehlerbehebung durchführen:

Überprüfen Sie, ob das FPC-Kabel des OLED-Bildschirms richtig angeschlossen ist.

Verwenden Sie den folgenden Befehl, um die Ausführungsprotokolle des Programms anzuzeigen und nach Fehlermeldungen zu suchen.
cat /var/log/pironman5/pironman5.log
Alternativ können Sie den folgenden Befehl verwenden, um zu überprüfen, ob die i2c-Adresse 0x3C des OLED erkannt wird:
sudo i2cdetect -y 1
Wenn die ersten beiden Schritte keine Probleme aufzeigen, versuchen Sie, den pironman5-Dienst neu zu starten, um zu sehen, ob das Problem dadurch behoben wird.
sudo systemctl restart pironman5.service

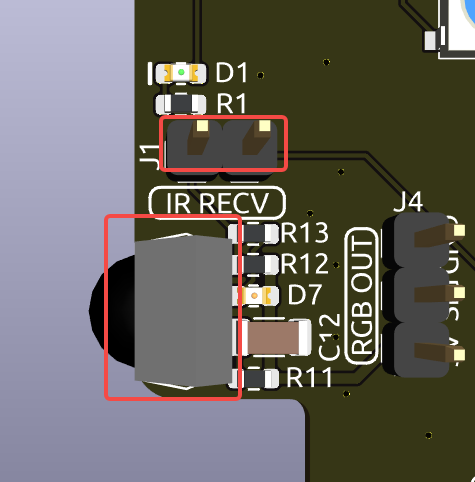

Infrarot-Empfänger

Modell: IRM-56384, arbeitet mit 38KHz.
Verbindung: Der IR-Empfänger ist mit GPIO13 verbunden.
D1: Ein Infrarot-Empfangs-Indikator, der bei Signalerkennung blinkt.
J8: Ein Pin zur Aktivierung der Infrarotfunktion. Standardmäßig ist eine Jumperkappe eingesetzt, um die Funktion sofort zu ermöglichen. Entfernen Sie die Kappe, um GPIO13 freizugeben, wenn der IR-Empfänger nicht verwendet wird.

Um den IR-Empfänger zu nutzen, überprüfen Sie die Verbindung und installieren Sie das erforderliche Modul:

Überprüfen Sie die Verbindung:
```
sudo ls /dev |grep lirc
```
Installieren Sie das Modul lirc:
```
sudo apt-get install lirc -y
```
Testen Sie nun den IR-Empfänger, indem Sie den folgenden Befehl ausführen.
```
mode2 -d /dev/lirc0
```
Nachdem Sie den Befehl ausgeführt haben, drücken Sie eine Taste auf der Fernbedienung, und der Code dieser Taste wird angezeigt.

GPIO-Lüfter-Pins

Das IO-Erweiterungsboard unterstützt bis zu zwei 5V-Lüfter ohne PWM-Steuerung. Beide Lüfter werden gemeinsam gesteuert.

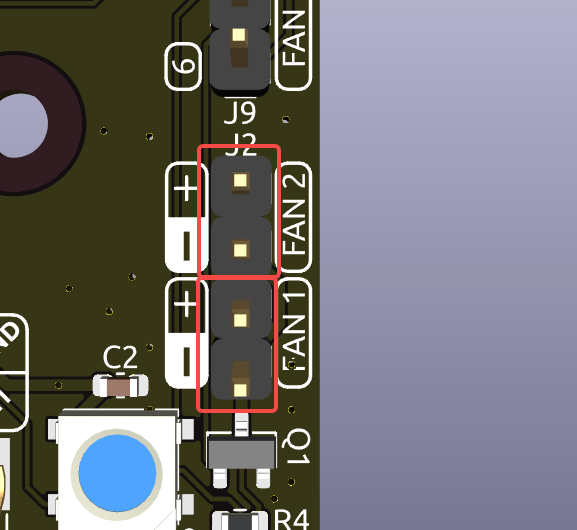

FAN1 und FAN 2 sind zwei Lüfter-Pinsets. Sie müssen das rote Kabel des Lüfters mit „+“ und das schwarze Kabel mit „-“ verbinden.

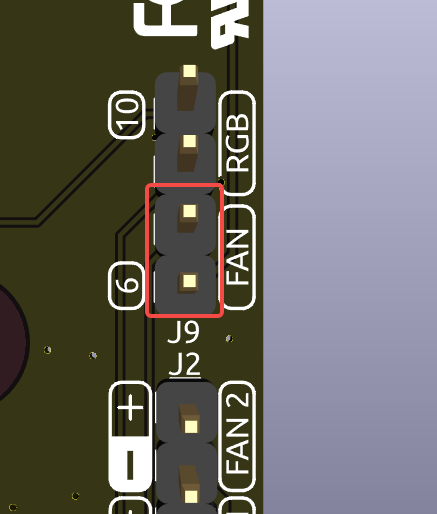

Die beiden Pins unterhalb von J9 sind die Aktivierungspins für die GPIO-Lüfter. Standardmäßig ist ein Jumper auf diesen Pins eingesetzt, der die Steuerung des Lüfterzustands über GPIO6 ermöglicht. Wenn der Lüfterbetrieb nicht gewünscht ist, kann der Jumper entfernt werden, um GPIO6 freizugeben.

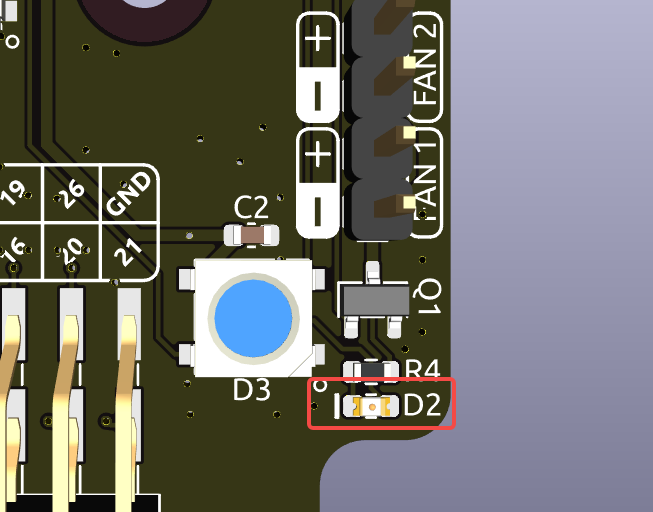

D2 ist ein Lüfter-Signalanzeiger, der leuchtet, wenn der Lüfter aktiv ist.

Sie können einen Befehl verwenden, um den Betriebsmodus der beiden GPIO-Lüfter zu konfigurieren. Diese Modi bestimmen, unter welchen Bedingungen die GPIO-Lüfter aktiviert werden.

Zum Beispiel werden im Modus 1: Leistung die GPIO-Lüfter bei 50°C aktiviert.

sudo pironman5 -gm 3

4: Leise: Die GPIO-Lüfter werden bei 70°C aktiviert.
3: Ausgewogen: Die GPIO-Lüfter werden bei 67,5°C aktiviert.
2: Kühl: Die GPIO-Lüfter werden bei 60°C aktiviert.
1: Leistung: Die GPIO-Lüfter werden bei 50°C aktiviert.
0: Immer an: Die GPIO-Lüfter sind immer eingeschaltet.

Wenn Sie den Steuerungs-Pin des GPIO-Lüfters mit anderen Pins des Raspberry Pi verbinden, können Sie den folgenden Befehl verwenden, um die Pinnummer zu ändern.

sudo pironman5 -gp 18

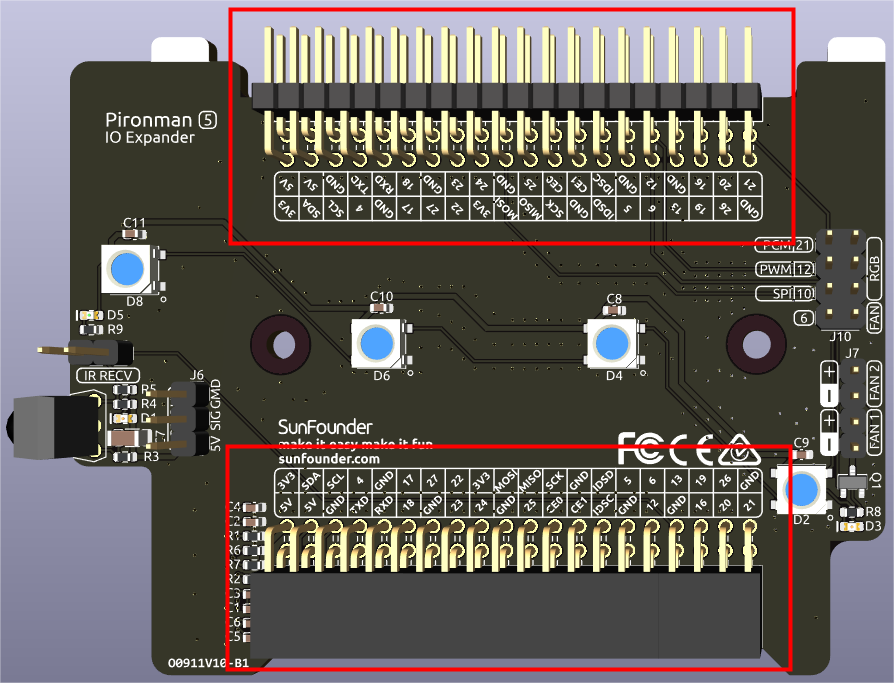

Pin-Header

Zwei rechtwinklige Header-Anschlüsse erweitern die GPIO des Raspberry Pi, jedoch beachten Sie, dass der IR-Empfänger, die RGB-LED und der Lüfter einige Pins belegen. Entfernen Sie die entsprechenden Jumper-Kappen, um diese Pins für andere Funktionen zu nutzen.

Pironman 5	Raspberry Pi 5
IR-Empfänger(Optional)	GPIO13
OLED SDA	SDA
OLED SCL	SCL
Lüfter(Optional)	GPIO6
RGB(Optional)	GPIO10
RGB(Optional)	GPIO12
RGB(Optional)	GPIO21
