摄像头模块

简介

../_images/camera_module_pic1.png

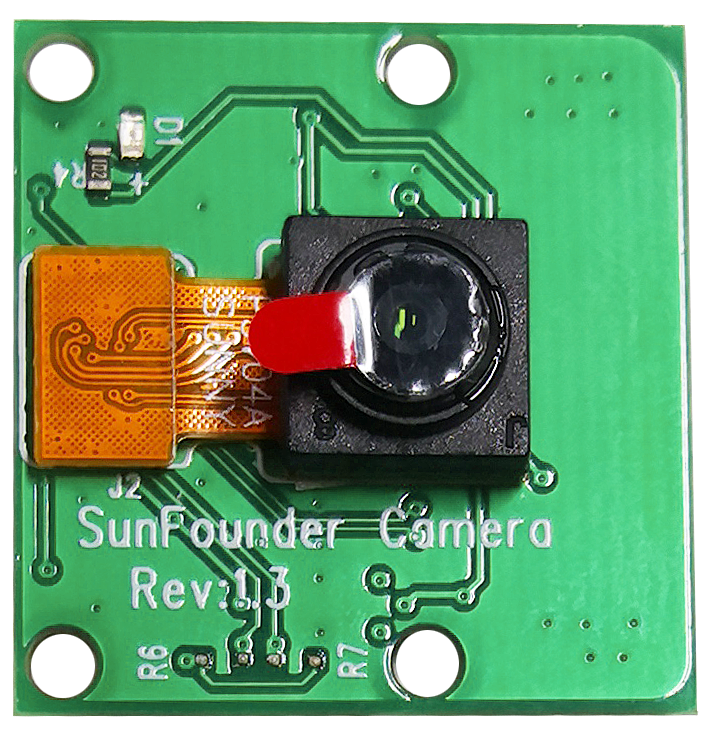

这是一个 500 万像素的树莓派摄像头模块，采用 OV5647 传感器。它支持即插即用，只需将配套的排线连接到树莓派上的 CSI（Camera Serial Interface）接口即可使用。

模块体积小巧，仅约 25mm x 23mm x 9mm，重量仅 3g，非常适合移动设备或其他对体积和重量敏感的应用场景。该摄像头模块的原生分辨率为 500 万像素，配备固定焦距镜头，可拍摄 2592 x 1944 像素的静态图像，并支持 1080p30、720p60 以及 640x480p90 的视频录制。

备注

该模块仅支持拍摄图片和视频，不支持录音。

规格参数

  • 静态图像分辨率: 2592×1944

  • 支持视频分辨率: 1080p/30 fps, 720p/60 fps, 640×480p 60/90 fps

  • 光圈 (F): 1.8

  • 视角: 65°

  • 尺寸: 24mm × 23.5mm × 8mm

  • 重量: 3g

  • 接口: CSI 接口

  • 支持系统: Raspberry Pi OS（推荐使用最新版本）

摄像头模块安装

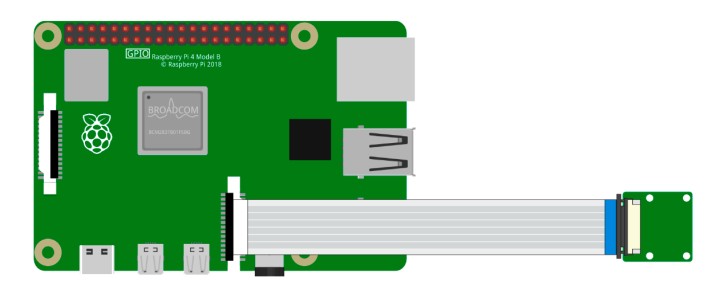

在摄像头模块或树莓派上，你会找到一个扁平的塑料接口。 轻轻拉出黑色固定卡扣，直到其部分松开。将 FFC 线缆按照图示方向插入接口中，然后将固定卡扣压回固定。

如果 FFC 线缆安装正确，它将保持平直，并且在轻轻拉动时不会脱落。若未安装正确，请重新插拔。

../_images/connect_ffc1.png ../_images/1.10_camera1.png

警告

请勿在通电状态下安装摄像头，否则可能会损坏设备。
