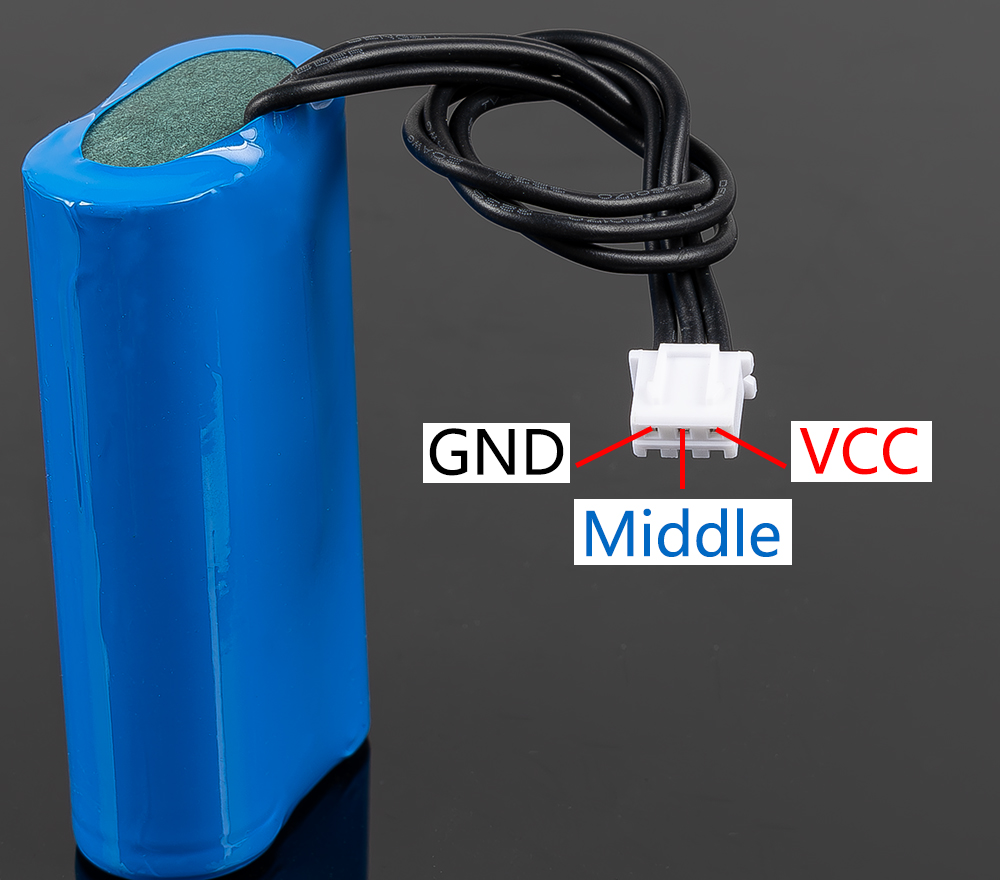

3-pin 电池

../_images/3pin_battery.jpg

  • VCC: 电池正极端子。此处提供两组 VCC 和 GND，用于增加电流并降低阻抗。

  • Middle: 用于平衡两节电池之间的电压，从而保护电池。

  • GND: 电池负极端子。

这是由 SunFounder 定制的电池组，由两节 18650 电池组成，容量为 2000mAh。其接口为 XH2.54 3P，可在插入 Robot HAT 后直接充电。

参数特性

  • 组成: 锂离子电池 (Li-ion)

  • 电池容量: 2000mAh, 14.8Wh

  • 电池重量: 90.8g

  • 电芯数量: 2

  • 接口: XH2.54 3P

  • 过放电保护: 6.0V

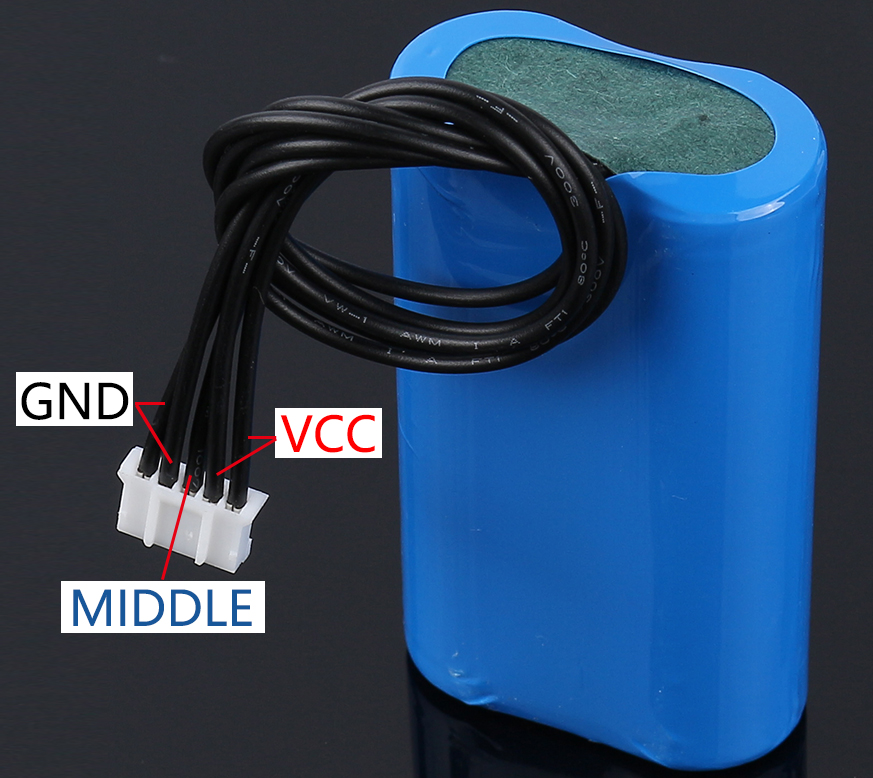

5-pin 电池

../_images/5pin_battery.jpg

  • VCC: 电池正极端子。此处同样提供两组 VCC 和 GND，用于增加电流并降低阻抗。

  • Middle: 用于平衡两节电池之间的电压，从而保护电池。

  • GND: 电池负极端子。

这是由 SunFounder 定制的电池组，由两节 18650 电池组成，容量为 2000mAh。其接口为 PH2.0-5P，可在插入扩展板后直接充电。

参数特性

  • 组成: 锂离子电池 (Li-ion)

  • 电池容量: 2000mAh, 14.8Wh

  • 电池重量: 90.8g

  • 电芯数量: 2

  • 接口: PH2.0-5P

  • 过放电保护: 6.0V
