2.12 Ventilateur Intelligent

Nous allons réaliser un ventilateur intelligent contrôlé par température à l’aide d’un thermistor, d’un TA6586, d’un moteur et d’un module d’alimentation. Le ventilateur se met en marche automatiquement lorsque la température définie est atteinte.

Dans ce projet, nous aurons besoin des composants suivants.

Il est certainement plus pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément en suivant les liens ci-dessous.

SN	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	TA6586 - Puce de commande de moteur	1
6	Moteur à courant continu (DC)	1	ACHETER
7	Module de chargeur Li-po	1
8	Batterie 18650	1
9	Support de Batterie	1
10	Résistance	1 (10KΩ)	ACHETER
11	Photorésistance	1	ACHETER

Câblage

Code

Note

• Vous pouvez vous référer à l’image ci-dessous pour écrire du code en utilisant le glisser-déposer.

• Importez 2.12_smart_fan.png.png depuis le chemin kepler-kit-main\piper. Pour des tutoriels détaillés, veuillez consulter Importer du Code.

• Après avoir connecté le Pico W, cliquez sur le bouton Démarrer pour lancer le code.

• Cliquez sur CONSLE, vous verrez la température actuelle en degrés Celsius.

• Le ventilateur commence à tourner lorsqu’il dépasse 25 degrés, et s’arrête lorsqu’il est en dessous de 25 degrés.

Note

• Si le moteur continue de tourner après avoir cliqué sur le bouton Stop, vous devez réinitialiser la broche Run sur le Pico W en la connectant avec un fil à GND, puis débranchez ce fil pour relancer le code.

• Cela est dû au fait que le moteur fonctionne avec un courant élevé, ce qui peut entraîner une déconnexion du Pico W de l’ordinateur.

Comment ça fonctionne ?

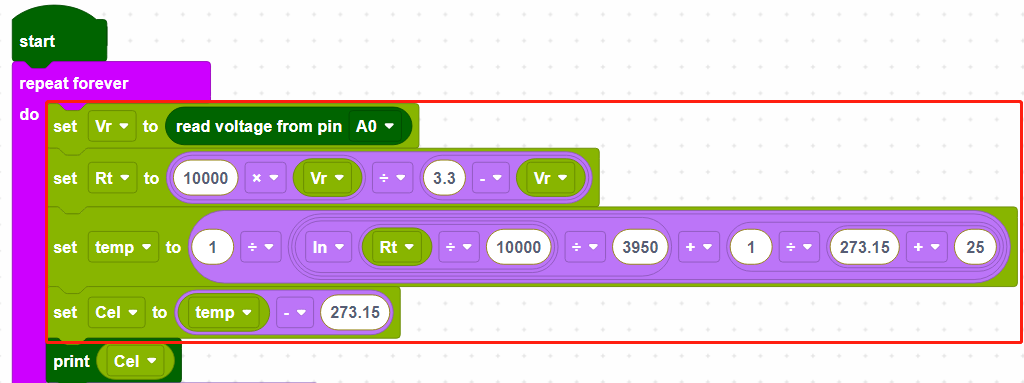

La tension de A0 (GP26) est lue et attribuée à la variable [Vr].

Ces calculs convertissent les valeurs du thermistor en degrés Celsius.

Note

Voici la relation entre la résistance et la température :

RT =RN expB(1/TK – 1/TN)

• RT est la résistance du thermistor NTC lorsque la température est TK.

• RN est la résistance du thermistor NTC à la température nominale TN. Ici, la valeur numérique de RN est de 10k.

• TK est une température en Kelvin, l’unité est K. Ici, la valeur numérique de TK est de 273,15 + degrés Celsius.

• TN est une température Kelvin nominale ; l’unité est également K. Ici, la valeur numérique de TN est de 273,15 + 25.

• Et B (bêta), la constante de matériau du thermistor NTC, est également appelée indice de sensibilité thermique, avec une valeur de 3950.

• exp est l’abréviation de l’exponentielle, et le nombre de base e est un nombre naturel égal à environ 2,7.

Convertissez cette formule TK=1/(ln(RT/RN)/B+1/TN) pour obtenir la température en Kelvin, qui moins 273,15 donne la température en degrés Celsius.

Cette relation est une formule empirique. Elle est précise uniquement lorsque la température et la résistance sont dans la plage effective.

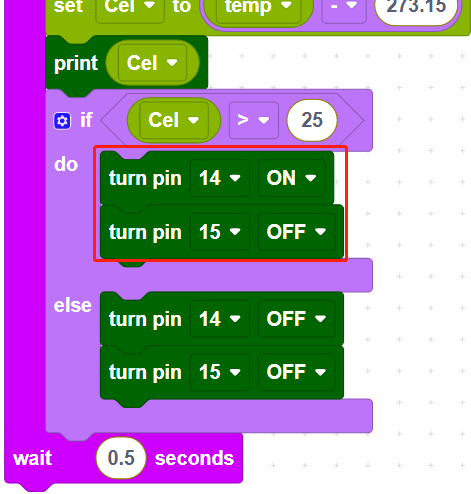

Lorsque la température est supérieure à 25 degrés Celsius, réglez GP14 sur ON et GP15 sur OFF pour faire tourner le moteur, ou inversez leurs niveaux. Lorsque la température est inférieure à 25 degrés Celsius, réglez à la fois GP14 et GP15 sur bas pour arrêter le moteur.
