3.2 - Tonalité personnalisée

Dans le projet précédent, nous avons utilisé un buzzer actif. Cette fois, nous utiliserons un buzzer passif.

Tout comme le buzzer actif, le buzzer passif fonctionne grâce au phénomène d’induction électromagnétique. La différence réside dans le fait qu’un buzzer passif ne possède pas de source d’oscillation intégrée, il ne produit donc pas de son avec des signaux continus DC. Cependant, cela permet au buzzer passif de modifier sa fréquence d’oscillation et d’émettre différentes notes comme « do, ré, mi, fa, sol, la, si ».

Faisons jouer une mélodie au buzzer passif !

Composants requis

Dans ce projet, nous avons besoin des composants suivants.

Il est pratique d’acheter un kit complet, voici le lien :

Nom

ARTICLES DANS CE KIT

LIEN D’ACHAT

Kit Kepler

450+

Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°

INTRODUCTION DES COMPOSANTS

QUANTITÉ

LIEN D’ACHAT

1

Découvrir le Pico W

1

ACHETER

2

Câble Micro USB

1

3

Plaque d’essai (Breadboard)

1

ACHETER

4

Fils de connexion (Jumper Wires)

Plusieurs

ACHETER

5

Transistor

1 (S8050)

ACHETER

6

Résistance

1 (1KΩ)

ACHETER

7

Buzzer passif Buzzer

1

ACHETER

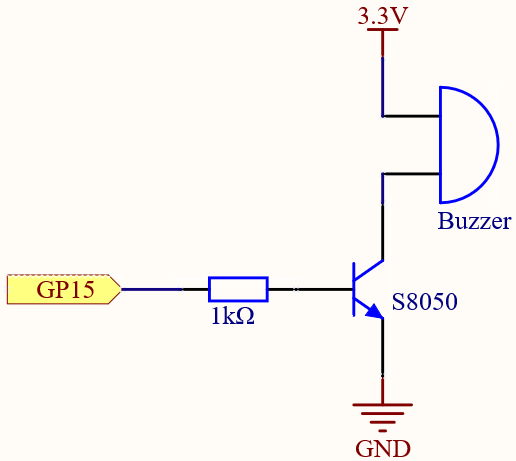

Schéma

sch_buzzer

Lorsque la sortie de GP15 est haute, après le passage par la résistance de limitation de courant de 1K (pour protéger le transistor), le S8050 (transistor NPN) conduit, permettant ainsi au buzzer de sonner.

Le rôle du S8050 (transistor NPN) est d’amplifier le courant et de rendre le son du buzzer plus fort. En fait, vous pouvez également connecter le buzzer directement à GP15, mais le son sera plus faible.

Câblage

img_buzzer

Deux buzzers sont inclus dans le kit, nous utilisons un buzzer passif (celui avec le PCB visible à l’arrière).

Le buzzer nécessite un transistor pour fonctionner, nous utilisons ici le S8050.

wiring_buzzer

Code

Note

  • Vous pouvez ouvrir le fichier 3.2_custom_tone.ino sous le chemin kepler-kit-main/arduino/3.2_custom_tone.

  • Ou copiez ce code dans l”Arduino IDE.

  • N’oubliez pas de sélectionner la carte (Raspberry Pi Pico) et le port correct avant de cliquer sur le bouton Upload.

Comment ça fonctionne ?

Si un signal numérique est appliqué au buzzer passif, il ne fera que déplacer la membrane sans produire de son.

Nous utilisons donc la fonction tone() pour générer le signal PWM permettant au buzzer passif de produire un son.

Cette fonction a trois paramètres :

  • pin, le pin GPIO qui contrôle le buzzer.

  • frequency, la hauteur du son du buzzer est déterminée par la fréquence ; plus la fréquence est élevée, plus le son est aigu.

  • duration, la durée de la tonalité.

En savoir plus

Nous pouvons simuler des notes spécifiques en fonction des fréquences fondamentales du piano, afin de jouer une pièce musicale complète.

Note

  • Vous pouvez ouvrir le fichier 3.2_custom_tone_2.ino sous le chemin kepler-kit-main/arduino/3.2_custom_tone_2.

  • Ou copiez ce code dans l”Arduino IDE.

  • N’oubliez pas de sélectionner la carte (Raspberry Pi Pico) et le port correct avant de cliquer sur le bouton Upload.
