3.4 - Affichage à Cristaux Liquides

Le LCD1602 est un afficheur à cristaux liquides de type caractère, capable d’afficher 32 (16*2) caractères simultanément.

Comme nous le savons, bien que les écrans LCD et d’autres dispositifs d’affichage enrichissent grandement l’interaction homme-machine, ils partagent un point faible commun. Lorsqu’ils sont connectés à un contrôleur, plusieurs E/S seront occupées, limitant ainsi les autres fonctions du contrôleur. Par conséquent, le LCD1602 avec un bus I2C a été développé pour résoudre ce problème.

• I2C LCD1602

• Inter-Integrated Circuit - Wikipedia

Nous utiliserons ici l’interface I2C0 pour contrôler le LCD1602 et afficher du texte.

Composants requis

Dans ce projet, nous avons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN D’ACHAT
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°	INTRODUCTION DES COMPOSANTS	QUANTITÉ	LIEN D’ACHAT
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	I2C LCD1602	1	ACHETER

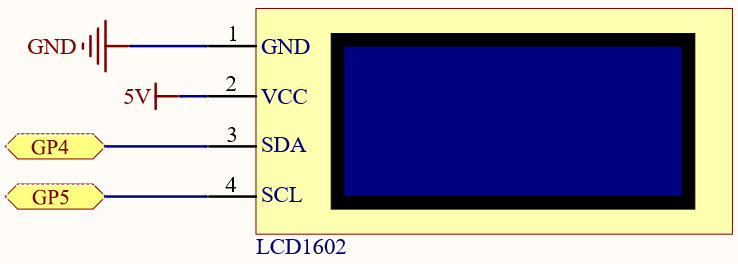

Schéma

Câblage

Code

Note

• Vous pouvez ouvrir le fichier 3.4_liquid_crystal_display.ino sous le chemin kepler-kit-main/arduino/3.4_liquid_crystal_display.

• Ou copiez ce code dans l”Arduino IDE.

• Sélectionnez ensuite la carte Raspberry Pi Pico et le port correct avant de cliquer sur le bouton Upload.

• La bibliothèque LiquidCrystal I2C est utilisée ici, vous pouvez l’installer depuis le Library Manager.



Après avoir téléchargé le code avec succès, vous verrez “SunFounder”, “Hello World” s’afficher sur le LCD1602 I2C.

Note

Si le code et le câblage sont corrects mais que l’affichage reste vide, tournez le potentiomètre à l’arrière pour augmenter le contraste.

Comment ça fonctionne ?

En utilisant la bibliothèque LiquidCrystal_I2C.h, vous pouvez facilement piloter le LCD.

#include "LiquidCrystal_I2C.h"

Fonctions de la bibliothèque

LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows)

Crée une nouvelle instance de la classe LiquidCrystal_I2C représentant un LCD particulier connecté à votre carte Arduino.

• lcd_AddR : L’adresse du LCD est par défaut 0x27.

• lcd_cols : Le LCD1602 dispose de 16 colonnes.

• lcd_rows : Le LCD1602 dispose de 2 lignes.

void init()

Initialise le LCD.

void backlight()

Allume le rétroéclairage (optionnel).

void nobacklight()

Éteint le rétroéclairage (optionnel).

void display()

Allume l’affichage du LCD.

void nodisplay()

Éteint rapidement l’affichage du LCD.

void clear()

Efface l’affichage, et positionne le curseur à zéro.

void setCursor(uint8_t col,uint8_t row)

Positionne le curseur aux coordonnées col,row.

void print(data,BASE)

Affiche du texte sur le LCD.

• data : Les données à afficher (char, byte, int, long, ou string).

• BASE (optionnel) : La base pour afficher les nombres : BIN pour binaire (base 2), DEC pour décimal (base 10), OCT pour octal (base 8), HEX pour hexadécimal (base 16).

En savoir plus

Téléchargez le code sur le Pico W, le contenu que vous saisissez dans le moniteur série sera imprimé sur le LCD.

Note

• Vous pouvez ouvrir le fichier 3.4_liquid_crystal_display_2.ino sous le chemin kepler-kit-main/arduino/3.4_liquid_crystal_display_2.

• Ou copiez ce code dans l”Arduino IDE.

• N’oubliez pas de sélectionner la carte Raspberry Pi Pico et le port correct avant de cliquer sur le bouton Upload.

En plus de lire les données provenant des composants électroniques, le Pico W peut lire les données saisies dans le moniteur de port série, et vous pouvez utiliser Serial.read() comme contrôleur pour l’expérience de circuit.

Lancez la communication série dans setup() et définissez le débit de données à 9600.

Serial.begin(9600);

L’état du moniteur de port série est vérifié dans loop(), et le traitement des informations ne se fera que lorsque les données seront reçues.

if (Serial.available() > 0){}

Effacez l’écran.

lcd.clear();

Lisez la valeur d’entrée dans le moniteur de port série et stockez-la dans la variable incomingByte.

char incomingByte = Serial.read();

Affichez chaque caractère sur le LCD en sautant le caractère de saut de ligne.

while (Serial.available() > 0) {
    char incomingByte=Serial.read();
    if(incomingByte==10){break;}// saute le caractère de saut de ligne
    lcd.print(incomingByte);// affiche chaque caractère sur le LCD
}

• Serial Read
