Matrice de LED

img_led_matrix

En général, les matrices de LED peuvent être classées en deux types : cathode commune (CC) et anode commune (CA). Elles se ressemblent beaucoup, mais la différence se trouve à l’intérieur. Vous pouvez les distinguer par un test. Ce kit utilise une matrice CA. Vous verrez l’étiquette « 788BS » sur le côté.

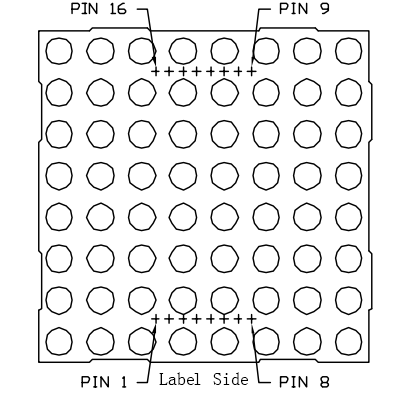

Voyez la figure ci-dessous. Les broches sont disposées aux deux extrémités à l’arrière. Prenez le côté avec l’étiquette comme référence : les broches sur cette extrémité vont de 1 à 8, et de l’autre côté, elles vont de 9 à 16.

Vue extérieure :

img_788bs_i

Les figures ci-dessous montrent leur structure interne. Vous pouvez voir que dans une matrice de LED CA, les lignes (ROW) représentent l’anode des LED, et les colonnes (COL) sont les cathodes ; c’est l’inverse pour une CC. Un point commun : pour les deux types, les broches 13, 3, 4, 10, 6, 11, 15 et 16 sont toutes des COL, tandis que les broches 9, 14, 8, 12, 1, 7, 2 et 5 sont toutes des ROW. Si vous souhaitez allumer la première LED en haut à gauche, pour une matrice CA, il suffit de régler la broche 9 sur haut et la broche 13 sur bas ; pour une CC, réglez la broche 13 sur haut et la broche 9 sur bas. Pour allumer toute la première colonne, avec une CA, mettez la broche 13 sur bas et les lignes 9, 14, 8, 12, 1, 7, 2, et 5 sur haut ; avec une CC, mettez la broche 13 sur haut et les mêmes lignes sur bas. Consultez les figures suivantes pour mieux comprendre.

Vue interne :

img_788bs_sche

Correspondance des numéros de broches avec les lignes et colonnes ci-dessus :

COL

1

2

3

4

5

6

7

8

Pin No.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin No.

9

14

8

12

1

7

2

5

De plus, deux puces 74HC595 sont utilisées ici. L’une contrôle les lignes de la matrice LED tandis que l’autre contrôle les colonnes.
