2.2 PWMを使用したアナログ出力

前のプロジェクトでは、デジタル出力を使用してLEDを点灯および消灯しました。このプロジェクトでは、パルス幅変調（PWM）を利用してLEDに呼吸効果を与えます。PWMは、四角波信号のデューティサイクルを変えることで、LEDの明るさやモーターの速度を制御する技術です。

PWMを使用すると、単にLEDを点灯または消灯するのではなく、各サイクル内でLEDが点灯している時間と消灯している時間を調整します。LEDを急速に点滅させることで、LEDが徐々に明るくなり、暗くなる錯覚を作り出し、呼吸効果をシミュレートします。

ESP32 WROOM 32EのPWM機能を使用することで、LEDの明るさを滑らかで精密に制御できます。この呼吸効果は、プロジェクトに動的で視覚的に魅力的な要素を追加し、目を引くディスプレイや雰囲気を作り出します。

使用可能なピン

このプロジェクトでESP32ボードで使用可能なピンのリストは次の通りです。

使用可能なピン

IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

必要な部品

このプロジェクトで必要な部品は次の通りです。

部品紹介

購入リンク

ESP32 WROOM 32E

BUY

ESP32 カメラ拡張ボード

-

ブレッドボード

BUY

ジャンパーワイヤー

BUY

抵抗器

BUY

LED

BUY

回路図

../_images/circuit_2.1_led.png

このプロジェクトは最初のプロジェクト 2.1 デジタル出力 と同じ回路ですが、信号の種類が異なります。最初のプロジェクトでは、pin26から直接デジタルのハイおよびロー（0&1）レベルを出力してLEDを点灯または消灯させましたが、このプロジェクトでは、pin26からPWM信号を出力してLEDの明るさを制御します。

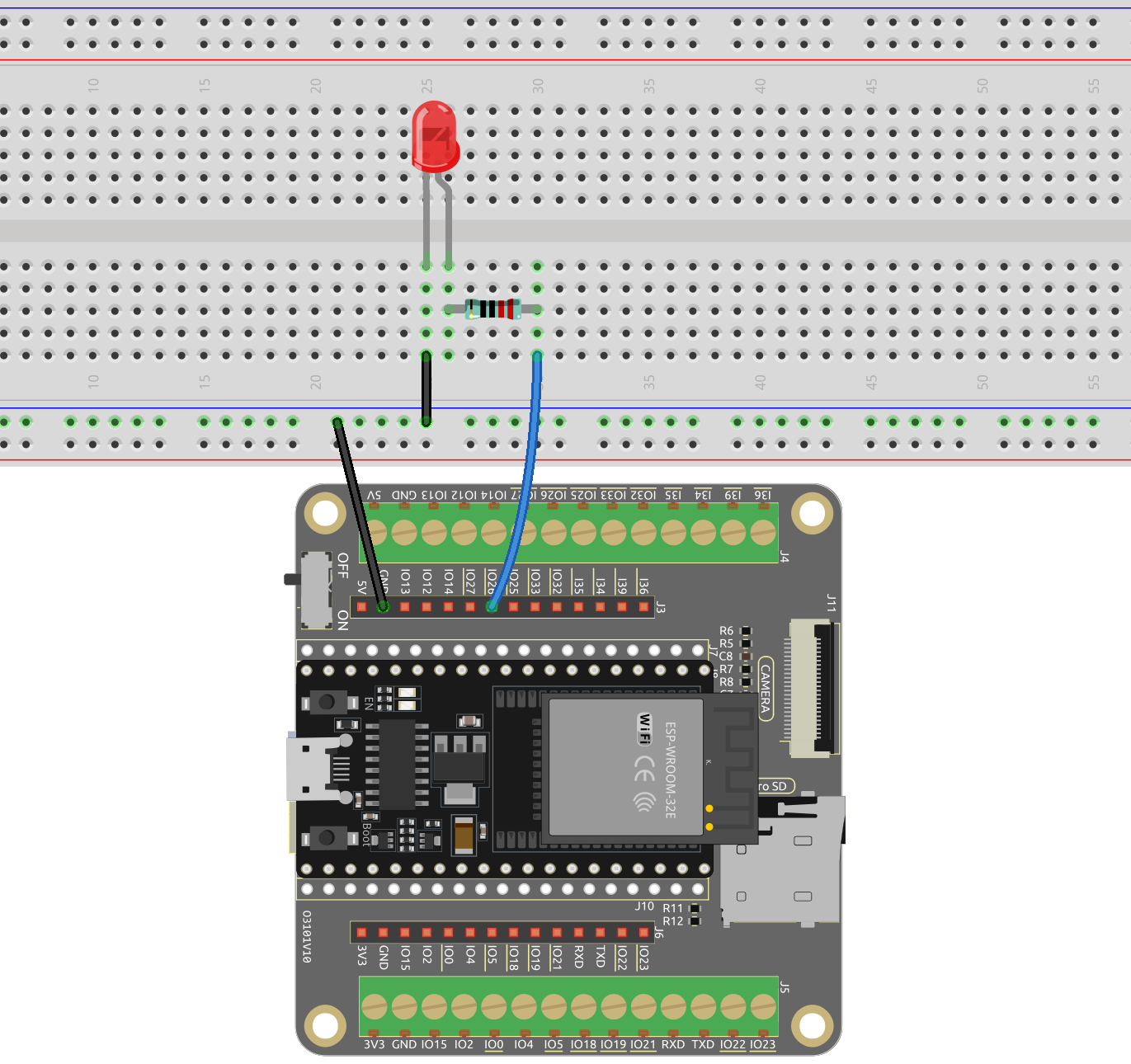

配線図

../_images/2.1_hello_led_bb.png

コード

  1. このコードをダウンロードするか、直接Arduino IDEにコピーします。

注釈

コードが正常にアップロードされると、LEDが呼吸するように点灯します。

動作の仕組み

  1. 定数と変数を定義します。

    const int ledPin = 26; // LEDのGPIOピン
int brightness = 0;
int fadeAmount = 5;

    • ledPin: LEDが接続されているGPIOピン番号（この場合、GPIO 26）。

    • brightness: LEDの現在の明るさレベル（初期設定は0）。

    • fadeAmount: LEDの明るさを各ステップで変える量（設定値は5）。

  2. PWMチャネルを初期化し、LEDピンを設定します。

    void setup() {
    ledcAttach(ledPin, 5000, 8); // Configure the PWM pin with 5000Hz frequency and 8-bit resolution
}

    ここでは、LEDC （LED制御）周辺機器を使用しています。これは主にLEDの強度を制御するために設計されていますが、他の目的のためにPWM信号を生成することもできます。

  • bool ledcAttach(uint8_t pin, uint32_t freq, uint8_t resolution_bits);: This function is used to setup the LEDC pin frequency and resolution. It will return frequency configured for LEDC pin.

    • pin: GPIOピンを選択。

    • freq: PWMの周波数を選択。

    • resolution_bits: ledcチャネルの解像度を選択します。範囲は1-14ビット（ESP32では1-20ビット）。

  1. loop() 関数には、プログラムのメインロジックが含まれており、連続して実行されます。LEDの明るさを更新し、明るさが最小値または最大値に達したときにフェード量を反転させ、遅延を導入します。

    void loop() {
    ledcWrite(ledPin, brightness); // PWMチャネルに新しい明るさの値を書き込む
    brightness = brightness + fadeAmount;

    if (brightness <= 0 || brightness >= 255) {
        fadeAmount = -fadeAmount;
    }

    delay(50); // 20ミリ秒待機
    }

    • void ledcWrite(uint8_t pin, uint32_t duty);: この関数はLEDCチャネルのデューティを設定します。

      • pin: デューティを書き込むLEDCチャネルを選択。

      • duty: 選択されたチャネルに設定するデューティを選択。
