LED ドットマトリクス
LED ドットマトリクスは、コモンカソード (CC) と コモンアノード (CA) の 2 種類に分けられます。 外観は似ていますが、内部の電気的構造が異なります。
このキットで使用されている LED ドットマトリクスは コモンアノード (CA) タイプです。 モジュール側面に印字されている 「788BS」 の表記で識別できます。
ピン配置

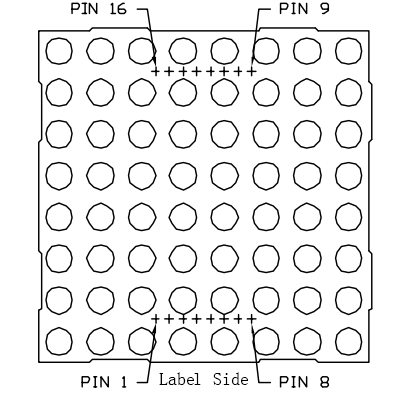

ピンはモジュール背面の両側に配置されています。 ラベルのある側を正面にした場合：
ピン 1–8 は一方の側にあります
ピン 9–16 は反対側にあります

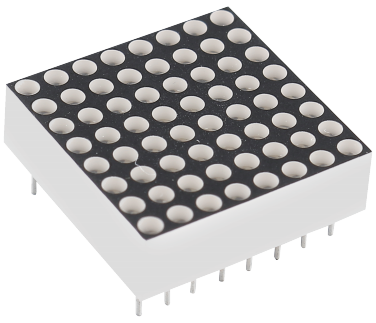

外観図：
内部構造

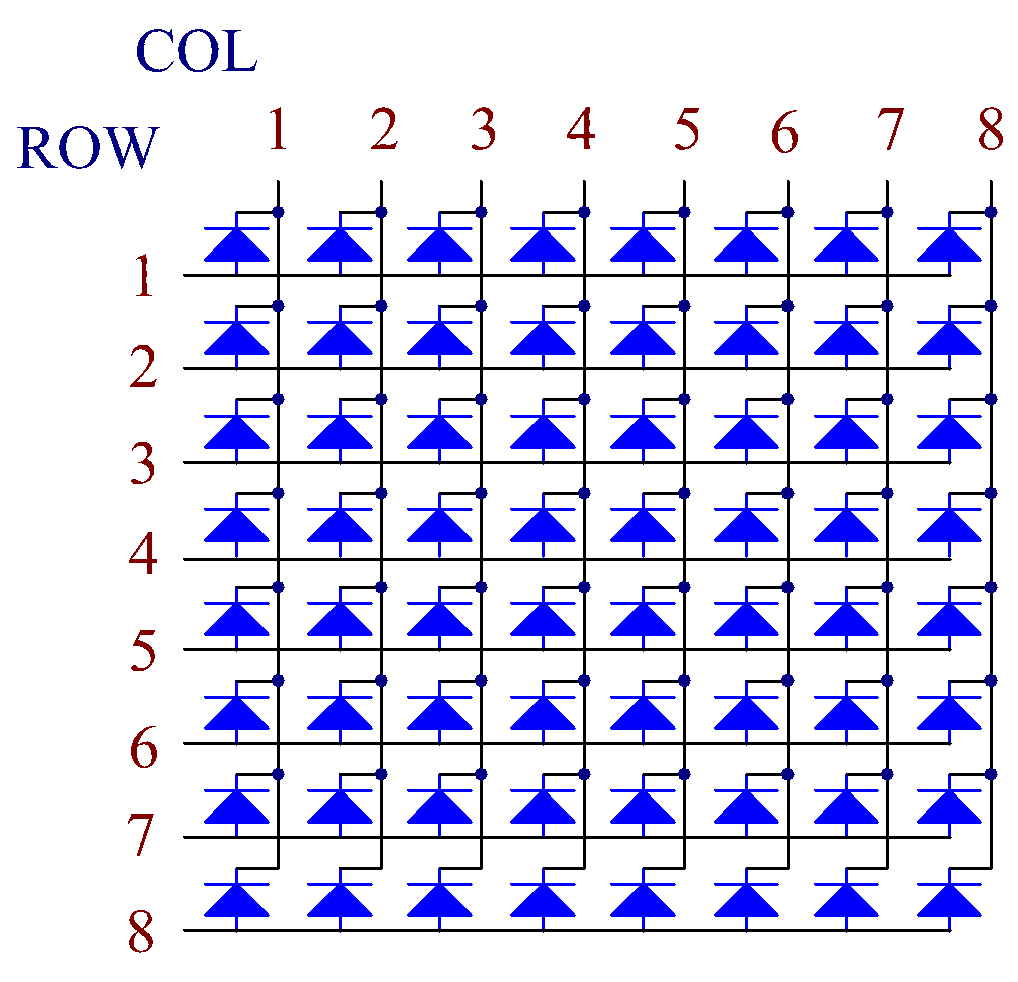

次の図は LED ドットマトリクスの内部構造を示しています。
コモンアノード (CA) タイプでは、ROW = アノード、COL = カソード
コモンカソード (CC) タイプでは、ROW = カソード、COL = アノード
CA と CC の両タイプとも、行と列の物理的なピン配置は同じで、電気的な極性だけが異なります。
ピン対応表
COL |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|---|---|---|---|---|---|---|---|---|
Pin No. |
13 |
3 |
4 |
10 |
6 |
11 |
15 |
16 |
ROW |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Pin No. |
9 |
14 |
8 |
12 |
1 |
7 |
2 |
5 |
LED の点灯方法
1 つの LED を制御するには、対応する ROW と COL ピンを正しく駆動する必要があります。
例：左上の LED (ROW 1, COL 1)
CA タイプ ROW ピン 9 = High、COL ピン 13 = Low に設定します。
CC タイプ COL ピン 13 = High、ROW ピン 9 = Low に設定します。
例：1 列目全体を点灯させる場合
CA タイプ COL ピン 13 = Low に設定 ROW ピン 9, 14, 8, 12, 1, 7, 2, 5 = High に設定
CC タイプ COL ピン 13 = High に設定 ROW ピン 9, 14, 8, 12, 1, 7, 2, 5 = Low に設定
この行・列のスキャン方式（マルチプレクシング）により、各 LED を個別に制御できます。
