1.2.2 Zumbador Pasivo

Introducción

En esta lección, aprenderemos cómo hacer que un zumbador pasivo reproduzca música.

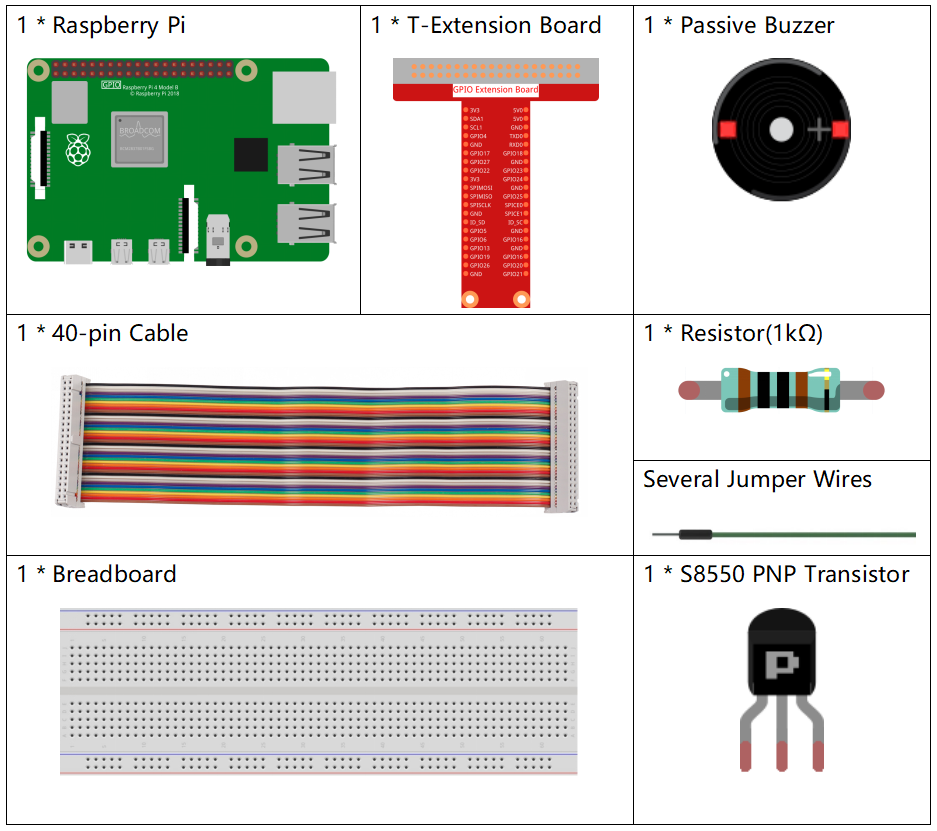

Componentes

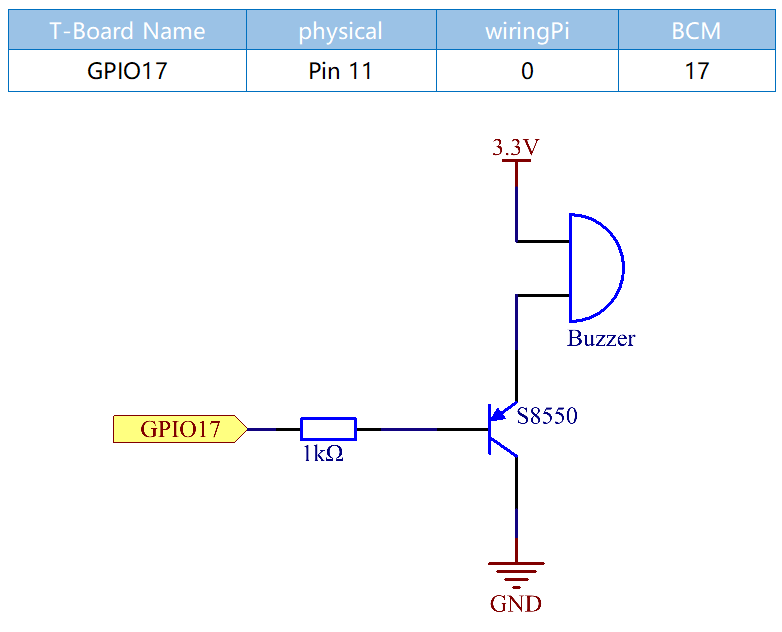

Diagrama Esquemático

En este experimento, se utiliza un zumbador pasivo, un transistor PNP y una resistencia de 1k entre la base del transistor y GPIO para proteger el transistor.

Cuando el GPIO17 recibe diferentes frecuencias, el zumbador pasivo emite distintos sonidos, permitiendo así que reproduzca música.

Procedimiento Experimental

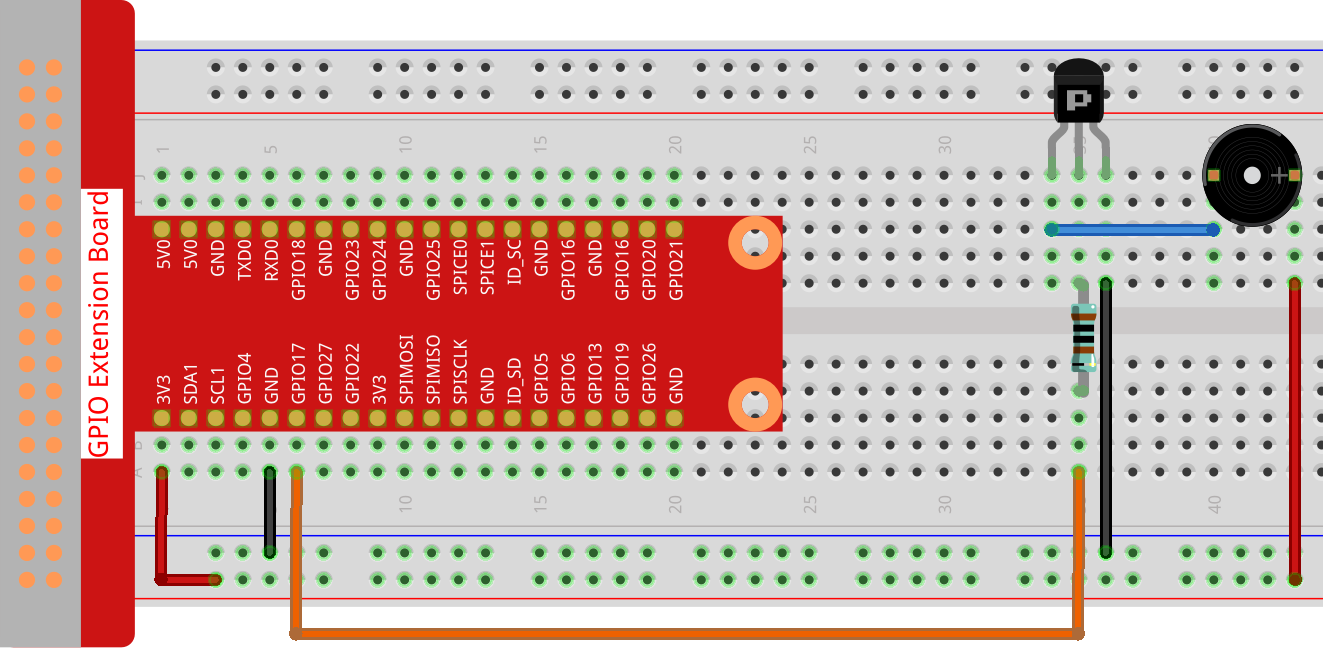

Paso 1: Construye el circuito.

Para Usuarios de Lenguaje C

Paso 2: Cambia al directorio del código.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.2/

Paso 3: Compila el código.

gcc 1.2.2_PassiveBuzzer.c -lwiringPi

Paso 4: Ejecuta el código.

sudo ./a.out

Cuando el código se ejecuta, el zumbador reproduce una melodía.

Nota

Si no funciona tras ejecutarlo, o aparece un mensaje de error: "wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.

Código

#include <wiringPi.h>
#include <softTone.h>
#include <stdio.h>

#define BuzPin    0

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294
#define  CM3  330
#define  CM4  350
#define  CM5  393
#define  CM6  441
#define  CM7  495

#define  CH1  525
#define  CH2  589
#define  CH3  661
#define  CH4  700
#define  CH5  786
#define  CH6  882
#define  CH7  990

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};

int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};

int song_2[] = {CM1,CM1,CM1,CL5,CM3,CM3,CM3,CM1,CM1,CM3,CM5,CM5,CM4,CM3,CM2,
                CM2,CM3,CM4,CM4,CM3,CM2,CM3,CM1,CM1,CM3,CM2,CL5,CL7,CM2,CM1
                };

int beat_2[] = {1,1,1,3,1,1,1,3,1,1,1,1,1,1,3,1,1,1,2,1,1,1,3,1,1,1,3,3,2,3};

int main(void)
{
    int i, j;
    if(wiringPiSetup() == -1){ // si la inicialización de wiring falla, imprime mensaje en pantalla
        printf("setup wiringPi failed !");
        return 1;
    }

    if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;
    }

    while(1){
        printf("music is being played...\n");
        delay(100);
        for(i=0;i<sizeof(song_1)/4;i++){
            softToneWrite(BuzPin, song_1[i]);
            delay(beat_1[i] * 500);
        }

        for(i=0;i<sizeof(song_2)/4;i++){
            softToneWrite(BuzPin, song_2[i]);
            delay(beat_2[i] * 500);
        }
    }

    return 0;
}

Explicación del Código

#define  CL1  131
#define  CL2  147
#define  CL3  165
#define  CL4  175
#define  CL5  196
#define  CL6  221
#define  CL7  248

#define  CM1  262
#define  CM2  294

Las frecuencias de cada nota son las mostradas. CL se refiere a notas graves, CM a notas medias, y CH a notas agudas; 1-7 corresponden a las notas C, D, E, F, G, A y B.

int song_1[] = {CM3,CM5,CM6,CM3,CM2,CM3,CM5,CM6,CH1,CM6,CM5,CM1,CM3,CM2,
                CM2,CM3,CM5,CM2,CM3,CM3,CL6,CL6,CL6,CM1,CM2,CM3,CM2,CL7,
                CL6,CM1,CL5};
int beat_1[] = {1,1,3,1,1,3,1,1,1,1,1,1,1,1,3,1,1,3,1,1,1,1,1,1,1,2,1,1,
                1,1,1,1,1,1,3};

El arreglo song_1[] almacena la partitura de una canción, y beat_1[] indica el ritmo de cada nota de la canción (0.5s por cada tiempo).

if(softToneCreate(BuzPin) == -1){
        printf("setup softTone failed !");
        return 1;

Este comando crea un pin de tono controlado por software. Se puede usar cualquier pin GPIO, y la numeración de pines será la de la función wiringPiSetup() utilizada. El valor de retorno es 0 en caso de éxito. Cualquier otro valor significa que se debe verificar la variable errno para ver qué salió mal.

for(i=0;i<sizeof(song_1)/4;i++){
    softToneWrite(BuzPin, song_1[i]);
    delay(beat_1[i] * 500);
}

Se emplea una declaración for para reproducir song_1.

En la condición de juicio, i<sizeof(song_1)/4, «dividir por 4» se usa porque el arreglo song_1[] es de tipo entero, y cada elemento ocupa cuatro bytes.

El número de elementos en song_1 (número de notas musicales) se obtiene dividiendo sizeof(song_1) entre 4.

Para que cada nota suene durante beat * 500ms, se llama a la función delay(beat_1[i] * 500).

El prototipo de softToneWrite(BuzPin, song_1[i]) es:

void softToneWrite (int pin, int freq);

Esto actualiza el valor de la frecuencia de tono en el pin dado. El tono no deja de reproducirse hasta que se establece la frecuencia en 0.

Para Usuarios de Lenguaje Python

Paso 2: Cambia al directorio del código.

cd ~/davinci-kit-for-raspberry-pi/python/

Paso 3: Ejecuta.

sudo python3 1.2.2_PassiveBuzzer.py

Al ejecutar el código, el zumbador reproduce una melodía.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, debes ir a la ruta del código fuente como davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

Buzzer = 11

CL = [0, 131, 147, 165, 175, 196, 211, 248]         # Frecuencia de tono bajo en Do mayor

CM = [0, 262, 294, 330, 350, 393, 441, 495]         # Frecuencia de tono medio en Do mayor

CH = [0, 525, 589, 661, 700, 786, 882, 990]         # Frecuencia de tono agudo en Do mayor

song_1 = [  CM[3], CM[5], CM[6], CM[3], CM[2], CM[3], CM[5], CM[6], # Notas de song1
            CH[1], CM[6], CM[5], CM[1], CM[3], CM[2], CM[2], CM[3],
            CM[5], CM[2], CM[3], CM[3], CL[6], CL[6], CL[6], CM[1],
            CM[2], CM[3], CM[2], CL[7], CL[6], CM[1], CL[5] ]

beat_1 = [  1, 1, 3, 1, 1, 3, 1, 1,                         # Duración de cada nota de song1, 1 significa 1/8 tiempo
            1, 1, 1, 1, 1, 1, 3, 1,
            1, 3, 1, 1, 1, 1, 1, 1,
            1, 2, 1, 1, 1, 1, 1, 1,
            1, 1, 3 ]

song_2 = [  CM[1], CM[1], CM[1], CL[5], CM[3], CM[3], CM[3], CM[1], # Notas de song2
            CM[1], CM[3], CM[5], CM[5], CM[4], CM[3], CM[2], CM[2],
            CM[3], CM[4], CM[4], CM[3], CM[2], CM[3], CM[1], CM[1],
            CM[3], CM[2], CL[5], CL[7], CM[2], CM[1]        ]

beat_2 = [  1, 1, 2, 2, 1, 1, 2, 2,                         # Duración de cada nota de song2, 1 significa 1/8 tiempo
            1, 1, 2, 2, 1, 1, 3, 1,
            1, 2, 2, 1, 1, 2, 2, 1,
            1, 2, 2, 1, 1, 3 ]

def setup():

    GPIO.setmode(GPIO.BOARD)                # Numeración de GPIOs por posición física
    GPIO.setup(Buzzer, GPIO.OUT)    # Configura el pin como salida
    global Buzz                                             # Asigna una variable global para GPIO.PWM
    Buzz = GPIO.PWM(Buzzer, 440)    # 440 es la frecuencia inicial.
    Buzz.start(50)                                  # Inicia el pin del Buzzer con un ciclo de trabajo del 50%

def loop():
    while True:
        print ('\n    Playing song 1...')
        for i in range(1, len(song_1)):             # Reproduce song1
            Buzz.ChangeFrequency(song_1[i]) # Cambia la frecuencia según la nota de la canción
            time.sleep(beat_1[i] * 0.5)             # Mantiene la nota durante beat * 0.5s
        time.sleep(1)                                               # Espera un segundo para la siguiente canción.

        print ('\n\n    Playing song 2...')
        for i in range(1, len(song_2)):     # Reproduce song2
            Buzz.ChangeFrequency(song_2[i]) # Cambia la frecuencia según la nota de la canción
            time.sleep(beat_2[i] * 0.5)     # Mantiene la nota durante beat * 0.5s

def destroy():
    Buzz.stop()                 # Detiene el zumbador
    GPIO.output(Buzzer, 1)      # Configura el pin del zumbador en alto
    GPIO.cleanup()                          # Libera recursos

if __name__ == '__main__':          # El programa empieza aquí
    setup()
    try:
        loop()
    except KeyboardInterrupt:       # Cuando se presiona 'Ctrl+C', se ejecuta la función destroy()
        destroy()

Explicación del Código

CL = [0, 131, 147, 165, 175, 196, 211, 248]     # Frecuencia de tono bajo en Do mayor
CM = [0, 262, 294, 330, 350, 393, 441, 495]     # Frecuencia de tono medio en Do mayor
CH = [0, 525, 589, 661, 700, 786, 882, 990]     # Frecuencia de tono alto en Do mayor

Estas son las frecuencias de cada nota. El primer 0 es para omitir CL[0], de modo que los números 1-7 correspondan a las notas CDEFGAB de la escala.

song_1 = [  CM[3], CM[5], CM[6], CM[3], CM[2], CM[3], CM[5], CM[6],
            CH[1], CM[6], CM[5], CM[1], CM[3], CM[2], CM[2], CM[3],
            CM[5], CM[2], CM[3], CM[3], CL[6], CL[6], CL[6], CM[1],
            CM[2], CM[3], CM[2], CL[7], CL[6], CM[1], CL[5] ]

Estos arreglos representan las notas de una canción.

beat_1 = [  1, 1, 3, 1, 1, 3, 1, 1, 1, 1, 1, 1, 1, 1, 3, 1,
            1, 3, 1, 1, 1, 1, 1, 1, 1, 2, 1, 1, 1, 1, 1, 1,
            1, 1, 3 ]

Cada número en beat_1 representa un octavo de tiempo, es decir, 0,5 segundos.

Buzz = GPIO.PWM(Buzzer, 440)
Buzz.start(50)

Define el pin Buzzer como un pin PWM, establece su frecuencia en 440 Hz y ejecuta PWM con Buzz.start(50), además de configurar el ciclo de trabajo en un 50%.

for i in range(1, len(song_1)):
            Buzz.ChangeFrequency(song_1[i])
            time.sleep(beat_1[i] * 0.5)

Ejecuta un bucle for, y el zumbador reproducirá las notas en el arreglo song_1[] según los tiempos especificados en el arreglo beat_1[].

Ahora puedes escuchar el zumbador pasivo reproduciendo música.

1.2.2 Zumbador Pasivo

Introducción

Componentes

Diagrama Esquemático

Procedimiento Experimental

Para Usuarios de Lenguaje C

Para Usuarios de Lenguaje Python

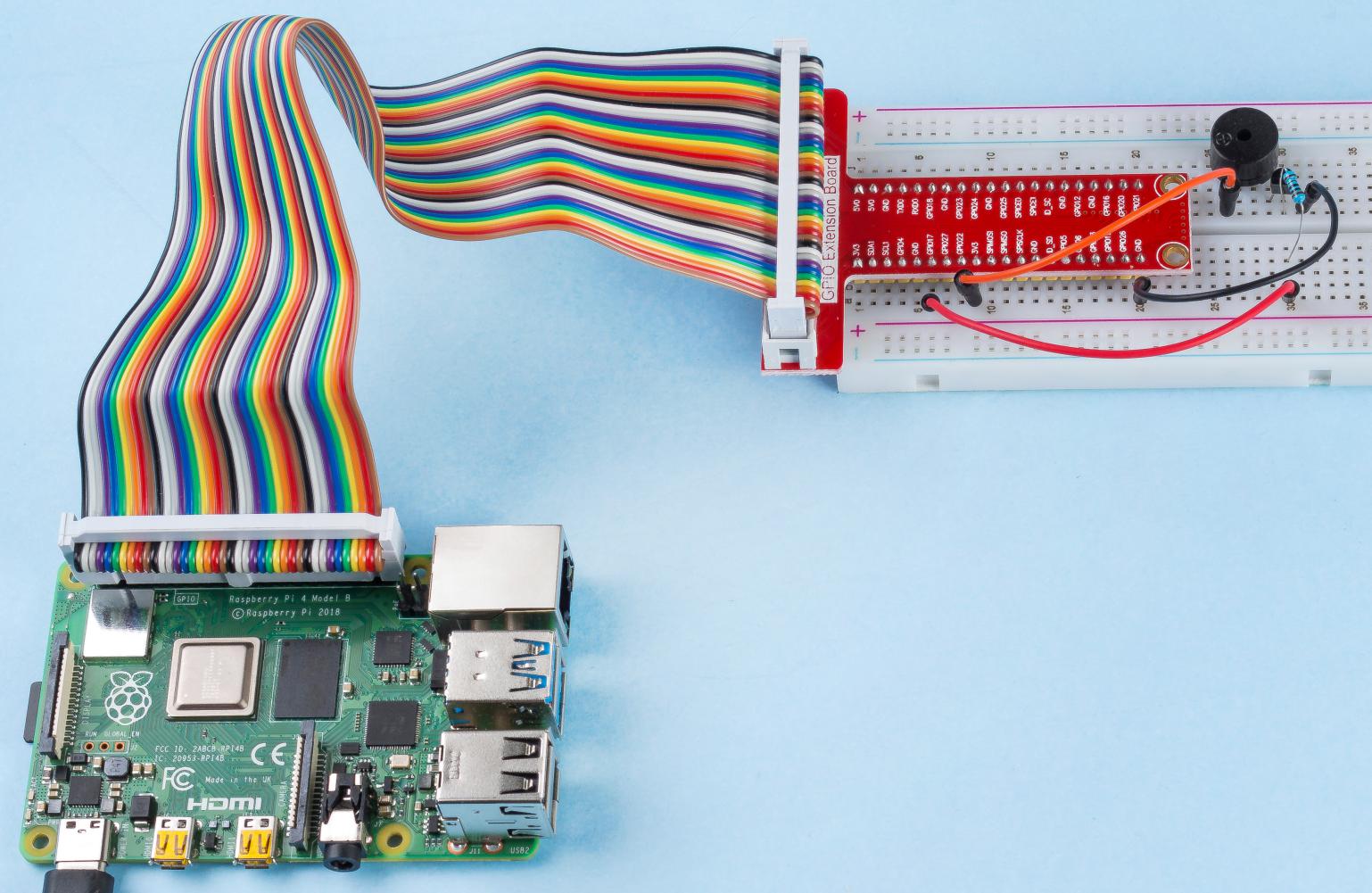

Imagen del Fenómeno
