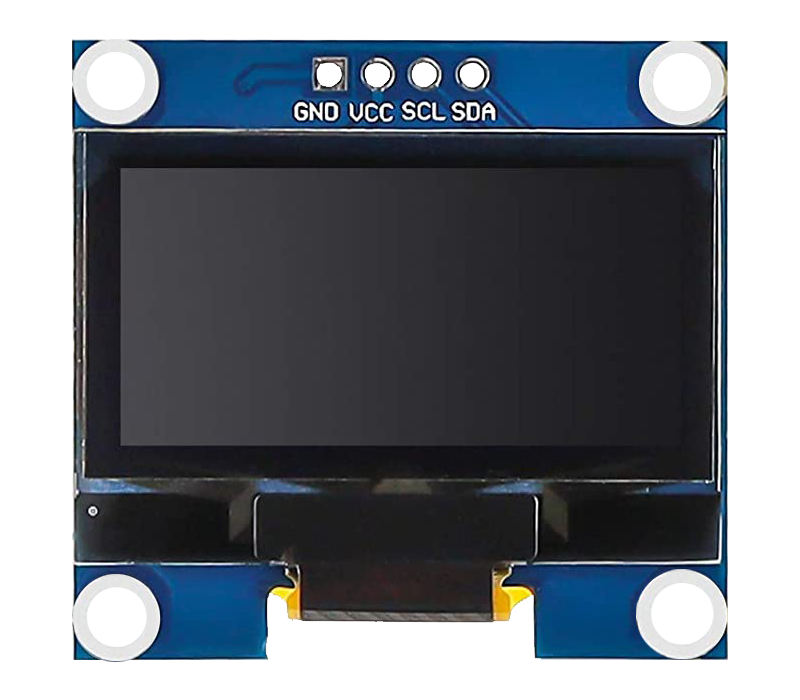

OLED Display Module

../../_images/oled.png

紹介

OLEDディスプレイモジュール（Organic Light-Emitting Diode）は、薄く柔軟な画面上にテキスト、グラフィックス、画像を表示できるディスプレイモジュールです。電流が流れると発光する有機材料を利用して表示を行います。

OLEDディスプレイの最大の利点は、自発光型であり追加のバックライトを必要としないことです。そのため、LCDディスプレイと比較して、一般的により高いコントラスト、より高い輝度、そして広い視野角を提供します。

OLEDディスプレイのもう一つの重要な特徴は、非常に深い黒色を表現できることです。OLEDディスプレイでは各ピクセルが独立して発光するため、黒を表示する場合はそのピクセルを単にオフにするだけで実現できます。

さらに、消費電力が比較的低い（発光しているピクセルのみが電力を消費する）ため、OLEDディスプレイはスマートウォッチ、ヘルストラッカー、その他のウェアラブル機器などのバッテリー駆動デバイスで広く使用されています。

原理

OLEDディスプレイモジュールは、OLEDパネルと、その背面に搭載されたOLEDドライバーチップで構成されています。OLEDパネルは、多数の小さなピクセルで構成されており、それぞれが異なる色の光を生成することができます。各ピクセルは、2つの電極（アノードとカソード）の間に挟まれた複数の有機材料層から構成されています。これらの電極に電流が流れると、有機材料はその化学組成に応じた異なる波長の光を放出します。

OLEDドライバーチップは、I2C（Inter-Integrated Circuit）と呼ばれるシリアル通信プロトコルを使用してOLEDパネルのピクセルを制御します。

このドライバーチップは、Arduinoから送られてくる信号をOLEDパネル用の制御コマンドに変換します。ArduinoはI2Cプロトコルに対応したライブラリを使用してデータを送信できます。代表的なライブラリとして Adafruit SSD1306 Library があります。このライブラリを使用することで、OLEDディスプレイモジュールの初期化、明るさの調整、テキスト・グラフィックス・画像の表示などを行うことができます。
