4.1 ノブを回す¶
ポテンショメータは3端子の抵抗成分であり、その抵抗値は一定の変化に応じて調整することができます。
必要な部品
このプロジェクトでは、以下の部品が必要です。
一式を購入するのは非常に便利です。購入リンクはこちら:
名前 |
このキットのアイテム |
リンク |
|---|---|---|
3 in 1 Starter Kit |
380+ |
以下のリンクから個別に購入することもできます。
コンポーネント紹介 |
購入リンク |
|---|---|

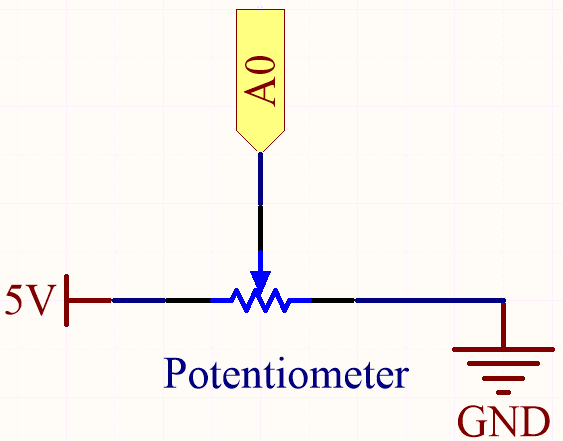

回路図
この例では、アナログピン(A0)を使用してポテンショメータの値を読み取ります。ポテンショメータの軸を回転させることで、これら3つのピンの間での抵抗の分配を変更し、中央のピンの電圧を変更することができます。中央と5Vに接続された外側のピンとの間の抵抗がゼロに近い(そして中央と他の外側のピンとの間の抵抗が10kΩに近い)場合、中央のピンの電圧は5Vに近くなります。逆の操作(中央と5Vに接続された外側のピンとの間の抵抗が10kΩに近い場合)は、中央のピンの電圧が0Vに近くなるようにします。

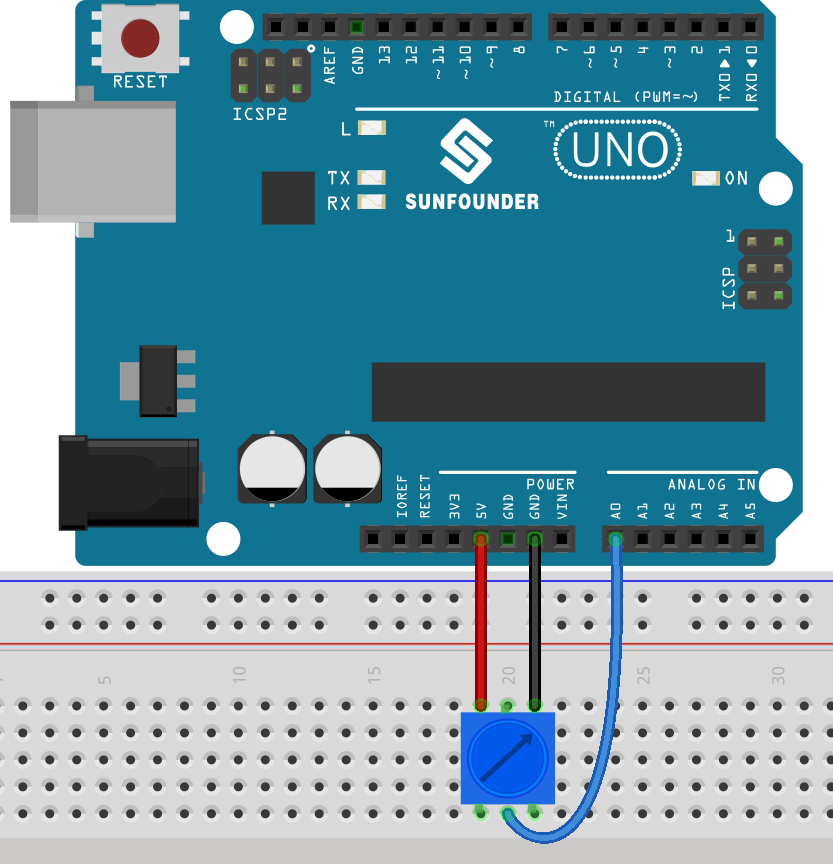

配線図
コード
注釈
3in1-kit\basic_project\4.1.turn_the_knobのパスの下にある4.1.turn_the_knob.inoファイルを開くことができます。または、このコードを Arduino IDE にコピーします。
または、 Arduino Web Editor を通じてコードをアップロードします。
ボードにコードをアップロードした後、シリアルモニターを開いてピンの読み取り値を確認することができます。ポテンショメータの軸を回転させると、シリアルモニターは「0」~「1023」の値を表示します。
