4.2 光を感じる¶
フォトレジスタはアナログ入力の典型的なデバイスであり、ポテンショメータと非常に似た方法で使用されます。その抵抗値は光の強度に依存しており、照射される光が強ければ強いほど、その抵抗値は小さくなります。逆に、光が弱ければ抵抗値は増加します。
必要な部品
このプロジェクトには、以下のコンポーネントが必要です。
キット全体を購入すると非常に便利です。リンクは以下です：
名前 |
このキットのアイテム |
リンク |
|---|---|---|
3 in 1 Starter Kit |
380+ |
以下のリンクから個別に購入することもできます。
コンポーネント紹介 |
購入リンク |
|---|---|

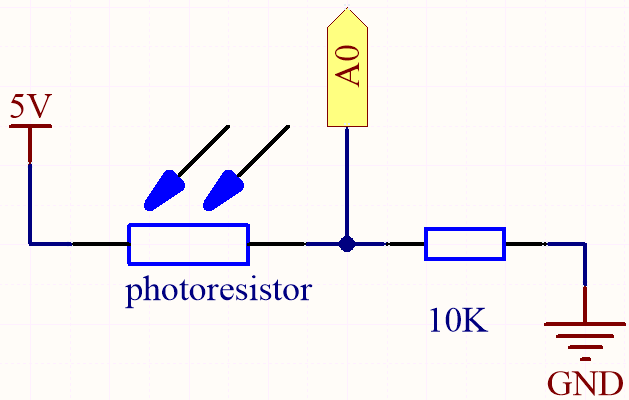

回路図
この回路では、10Kの抵抗器とフォトレジスタが直列に接続されており、通過する電流は同じです。10Kの抵抗器は保護として機能し、ピンA0はフォトレジスタの電圧変換後の値を読み取ります。
光が増加すると、フォトレジスタの抵抗が減少し、その電圧が減少するため、ピンA0からの値が増加します。 光が十分強い場合、フォトレジスタの抵抗が0に近づき、ピンA0の値が1023に近づくでしょう。この時、10Kの抵抗器は保護役として機能し、5VとGNDが短絡するのを防ぎます。
フォトレジスタを暗い場所に置くと、ピンA0の値が減少します。十分に暗い場所では、フォトレジスタの抵抗は無限大となり、その電圧は5V（10Kの抵抗器は無視できる）に近づき、ピンA0の値は0に近づくでしょう。

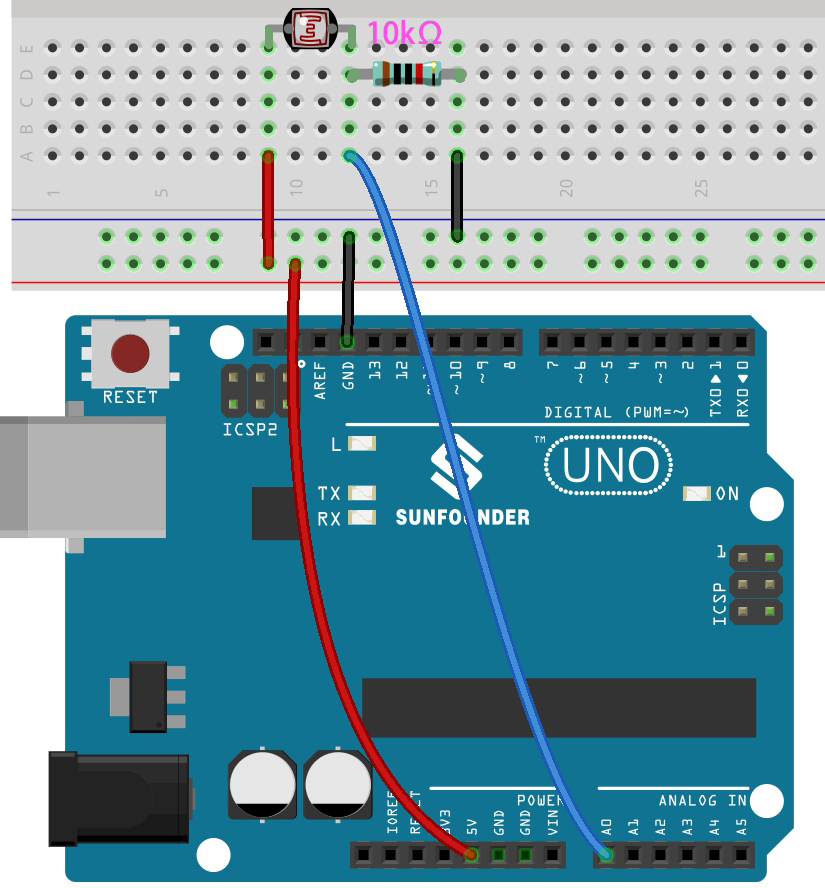

配線図
コード
注釈
3in1-kit\basic_project\4.2.feel_the_lightのパスの下にある4.2.feel_the_light.inoファイルを開きます。または、このコードを Arduino IDE にコピーします。
あるいは、 Arduino Web Editor を通じてコードをアップロードします。
コードが正常にアップロードされると、シリアルモニタにフォトレジスタの値が表示されます。 周囲の明るさが強いほど、シリアルモニタに表示される値が大きくなります。
